Všeobecně

Potřeboval jsem levnou radiostanice pro VHF a UHF pásma, která by mi umožnila provoz na FM převaděčích a na direktních kanálech.
Kritéria byla: nízká cena, dobrá modulace, možnost snadného a rychlého naprogramování požadovaných kanálů z PC, napájení ze zdroje 13.8 V (ne baterie).
Co jsem nepožadoval: vysoký výkon TX; soudobé stanice mají běžně 50 - 60 Wattů, mě opravdu stačí 10 Wattů, provoz jsem měl vyzkoušený s malým výkonem ruček, nepotřebuji žádné digitální režimy, ani DMR, D-STAR, C4FM, ani GPS, ani APRS, nic, co stanici prodražuje.
Schéma rozhodování: Vsadit na jistotu a klasiku. Potom bych pořídil Yaesu FTM-6000 R nebo ICom IC-2730 a očekával bych vcelku standardní parametry, standardní koncepci, známou ergonomii a například možnost nastavení modulace (zdvihu) v několika stupních. Nebo jít do rizika, vzdát se možnosti nastavování modulačního zdvihu, vyzkoušet jednoduchou konstrukci s SDR, utratit za to nepatrně peněz a nechat se překvapit. Šel jsem tedy do rizika.

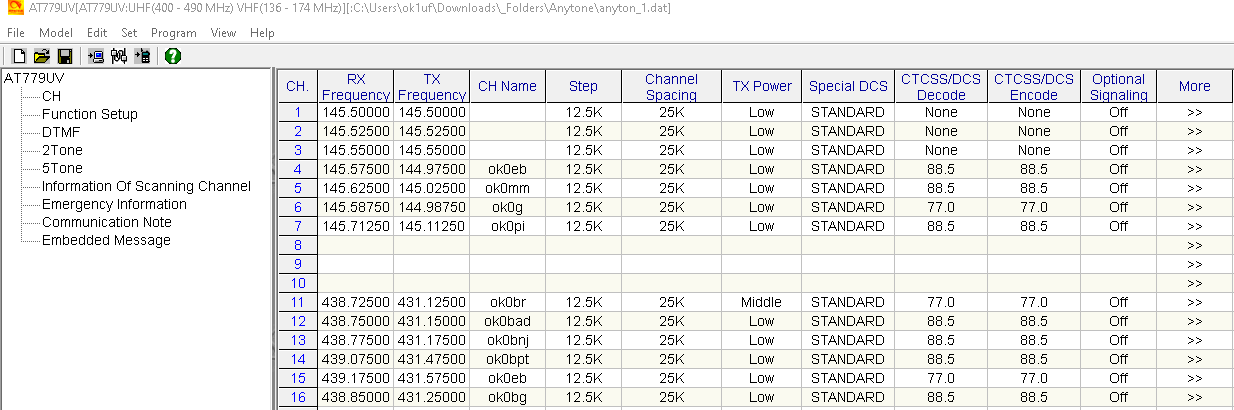

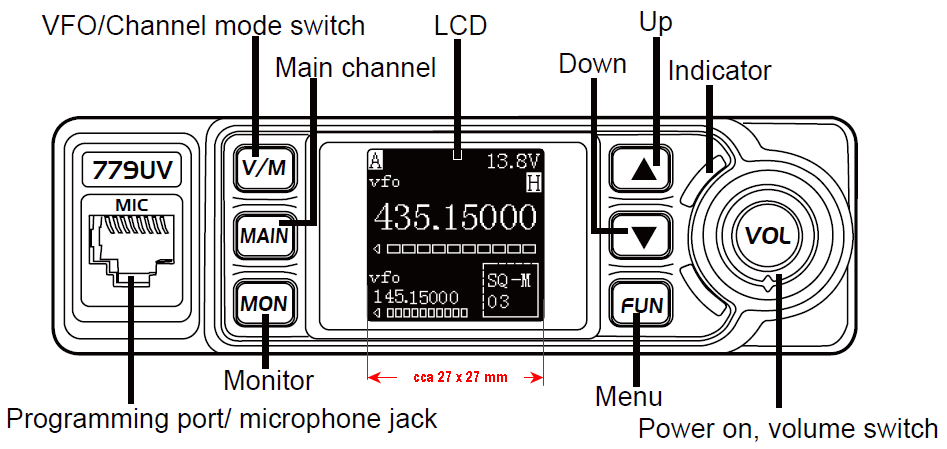

Pořídil jsem tedy lacinou AnyTone AT-779UV, programovací kabel pro PC a stáhnul jsem SW pro programování. Po připojení kabelu k PC se USB/RS232 převodník přihlásil jako CH-340. Ovladače převodníku byly v PC pravděpodobně už dříve nainstalované, protože se ve správci zařízení převodník objevil jako COM 10. Takže zbýval druhý krok. Nainstaloval jsem odpovídající SW do PC, dávám ke stažení k dispozice zde. SW lze nainstalovat a spustit i bez připojeného TCVRu. Lze si tedy vyzkoušet editaci kanálů a parametrů před zakoupením rádia. V programu jsem napsal pár základních kmitočtů a dalších nutných nastavení pro převaděče, které v mém QTH slyším - viz tabulka pod textem. Stanička je maličká, ovládací prvky na panelu jsou přístupné - viz obrázek vpravo, přesto se mi zdá stanička robustní. Výhradu mám k hlavnímu vypínači, který je spojen s potenciometrem  na nastavování hlasitosti. To se mi zdá archaické.
Také mi chvíli trvalo, než jsem si zvykl na zobrazování kmitočtů main a sub kanálů. Displej není veliký. Zobrazení kmitočtů hlavního kanálu je pro mě čitelné, zobrazení kmitočtu druhého kanálu, to jsou blešky, které bez brýlí nepřečtu. Přiznám se, že než jsem staničku pořídil, žil jsem v předsudcích, že kromě toho potenciometru s vypínačem určitě "nezkousnu" napájecí kabel, který je trvale připojen k rádiu a na druhém konci má vidlici pro zásuvku zapalovače cigár. Napájecí konektor na zadním panelu by se mi líbil. Podobně by se mi líbil i okonektorovaný napájecí kabel. Ještě před dodávkou byly připraveny štípačky a kabelová oka ke svorkám zdroje. Nakonec na úpravu nedošlo. Na zdroji Alinco mám  zásuvku pro zapalovač a tak napájení zůstalo tak, jak to konstruktér navrhl. Za ty peníze - ruku líbat. Editace kanálů a základních parametrů pomocí SW z PC mi zpravila náladu. Pohled na základní obrazovku programu je zde. Pod základním menu je lišta s ikonami. Tam lze otevřít připravený program, uložit editaci, vyčíst data z rádia, nahrát data do rádia. Vše je jednoduché, přehledné, funkční a zdá se být i logické:

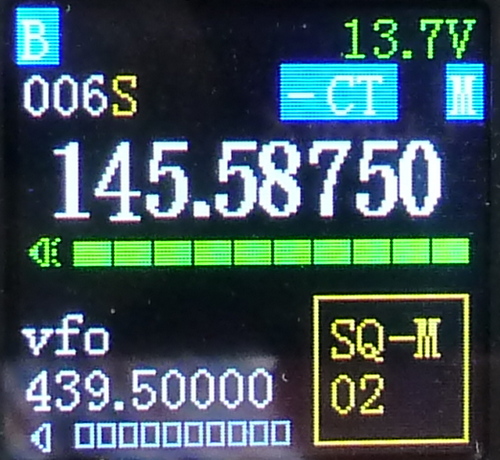

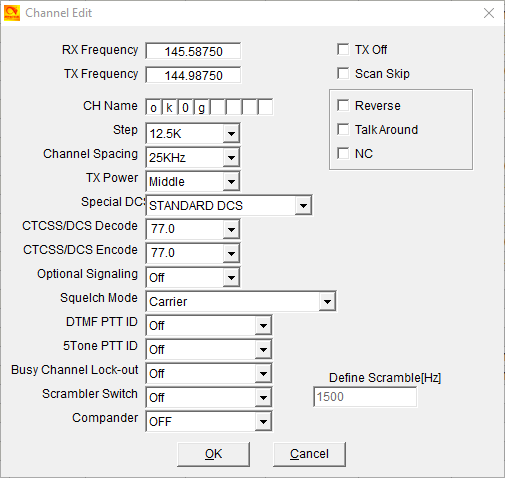

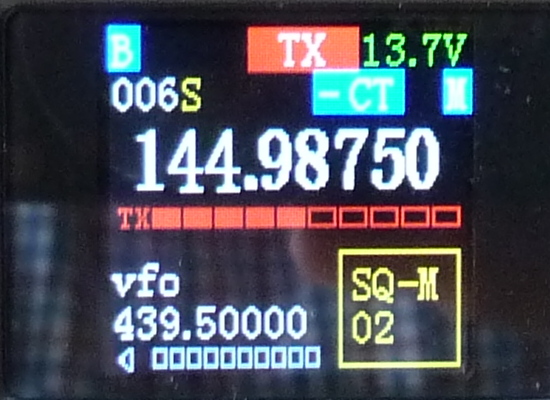

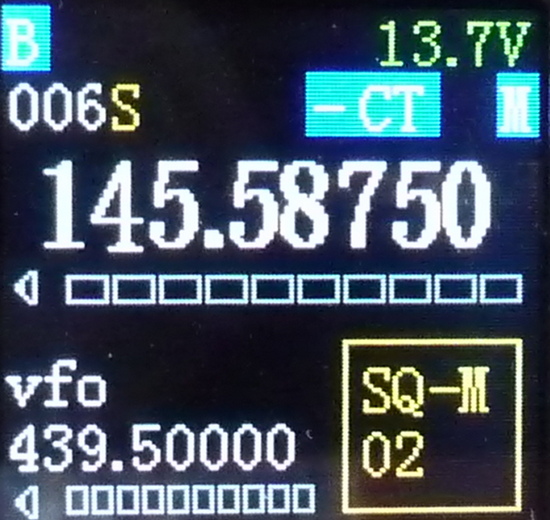

Kanály se editují pomocí menu "Edit Channel", ke kterému se dostaneme poklepáním na ">>" ve sloupci "More". V době prvního seznámení jsem vyplnil frekvence RX a TX převaděčů, krok 12.5 kHz, kanálovou rozteč 25 kHz, TX Power (obvykle Low, u některých převaděčů Middle) a kmitočty subtónů CTCSS. Takové vyplnění už stačí k příjmu i k vysílání na uvedeném kanále. Displej stanice se při příjmu tváří například takto:	Pokud je přítomen na kanálu signál, vidíme na zeleném bargrafu pod zobrazením kmitočtu sílu signálu - viz další obrázek. Při vysílání nám tentýž bargraf změní barvu na červenou a ukazuje výkonovou úroveň vysílaného signálu. Vysoký výkon - svítí celý bargraf, střední výkon, svítí polovina bargarfu, nízký výkon, svítí jen jedno červené pole vlevo.
Rovněž jsem si všiml, že pokud máme nastaven Squlech mode jiný režim, než Carrier, tak bargraf ukazuje sílu signálu nosné bílou (snad šedou) barvou. Audio signál z demodulátoru není přiveden na reproduktor (squelch funguje). V případě, kdy vypneme squelch tlačítkem MON, barva se změní na zelenou a demodulované audio slyšíme z reproduktoru.
	Za mizernou jakost fotografií se omlouvám. Na fotografiích je vidět odraz mé kostkované košile. Stejně tak neumím mačkat jednou rukou PTT a druhou držet fotoaparát. Tak snad lepší mizerné foto, než drátem do oka.

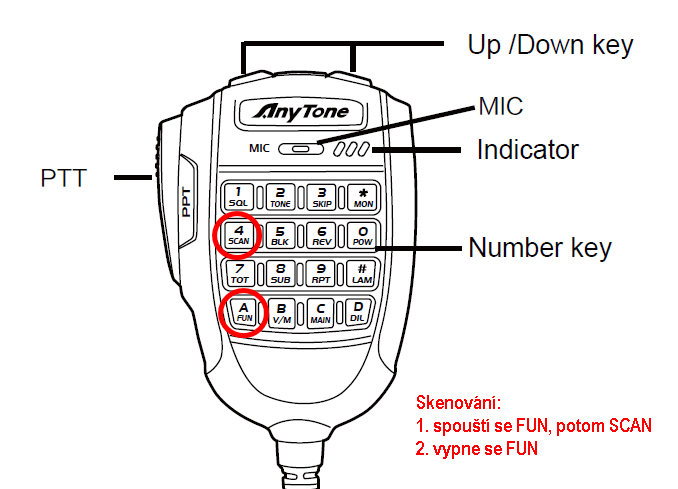

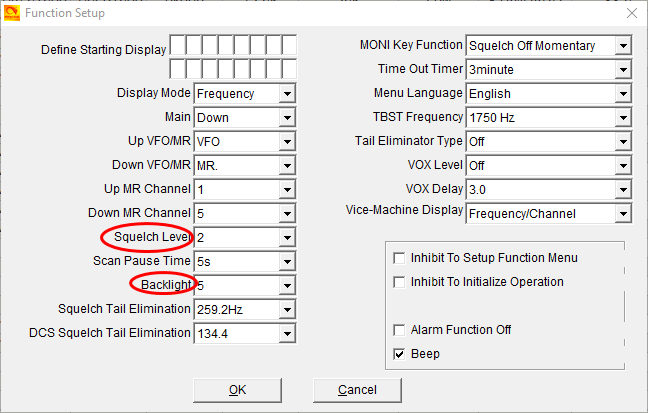

V menu "Function Setup" jsem snad jen zkontroloval nastavení. Najdeme v něm však důležitá nastavení, jako je Squelch Level, podsvícení (Backlight), atd. Čelní panel stanice má pár tlačítek (obrázek vpravo nahoře), většinu funkcí lze ovládat pomocí tlačítek na mikrofonu:	Skenování pamětí: 1. Je třeba nastavit rozmezí skenování. Nastavuje se na úplně spodních řádcích SW. 2. Skenování se spouští postupným stiskem tlačítek "FUN" a "SCAN". Průběh vidíme na displeji. 3. Skanování se zastavuje stiskem tlačítka "FUN".
Pinout konektoru RJ45 Fyzicky jsem konektor nezkoumal, ale převzal jsem obrázek nalezený na Internetu. Za legrační spíš považuji motivaci, proč jsem pinout zkoumal. Po několika dnech, kdy jsem si ověřil dostupnost několika FM převaděčů jsem si všiml, že v parných dnech při otevřeném okně je povrch mikrofonu značně zaprášený. A usoudil jsem, že vlastně až tak vysílat nepotřebuji a chystal jsem se schovat mikrofon do šuplátka stolu. Jenže jsem nepřišel na způsob, jak spustit skenování. Začalo základní studium, a to u HW. Podíval jsem se, jak je připojena klávesnice. Jednoduše - pomocí seriového přenosu. Samostatně jsou však pomocí vodičů vedeny: +5V, GND, MIC GND, MIC, UP, DOWN a PTT. Při vypnutí napájecího zdroje TCVRu se skenování samo vypne. Ale zapnout ho bez mikrofonu neumím.
Pokud bych chtěl v tomto okamžiku seznamování staničce něco vytknout, tak by se to týkalo mikrofonní šňůry včetně jejího konektoru. Inu, standard poplatný dnešní době. Má velký průměr a je poměrně tuhá. Očekávám tedy, kdy tento konektor RJ45 opravdu zmorduji běžným používáním.
Ostatní užitečné funkce, které se hodí při provozu Čas od času potřebujeme změnit výkon vysílače, odskok převaděče, nastavení umlčovače, nastavení tónu CTCSS a já nevím, co všechno. Většina těchto funkcí je přístupná z klávesnice na mikrofonu (tlačítko FUN). Funkce jsou popsané zkratkou, kterou pochopíme a co funkce koná, zjistíme i bez manuálu, obvykle pouhým pohledem na displej stanice. Takže, pokud jsme zvyklí na nepatrně odlišný systém, přechod na tuto stanici nám určitě nebude dělat potíže. Parametry, které se dají měnit skokově si zapamatujeme, ikony a další ukazatele na displeji nám napoví. Kombinaci SW a tlačítkových voleb na mikrofonu, případně na panelu stanice považuji za ergonomickou, na obsluhu příjemnou a jednoduchou. Osobně bych uvítal jedno, či dvě programovatelná tlačítka na čelním panelu. Moje badatelská činnost zatím nedospěla tak daleko, abych mohl tvrdit, že tlačítka na panelu programovatelná nejsou. Možná jsem na to zatím nepřišel. A ani jsem se neptal. V případě, že tomu tak je, tak bych si asi okamžitě ta tlačítka napogramoval a mikrofon bych odložil do šuplíku.
První dojem Funkcionality, které jsem vyzkoušel, fungovaly bez sebemenších problémů. Manuál k obsluze stanice dávám k dispozici zde. V manuálu jsou stručně popsány úkony, kterým se možná někdy nevyhneme a budeme je muset udělat manuálně, bez PC. Takovým úkonům se vyhýbám, nicméně, kromě funkcionalit, která jsou na základních tlačítcích (přepnutí mezi VFO a kanálem paměti, nastavení kanálu hlavního přijímače (MAIN), dočasné vypnutí squelche nebo poposunování kmitočtů (nebo kanálů) v nastaveném kroku nás ničím nezaskočí a je podobné, jako na jiných stanicích. Vpravo dole (na panelu) je tlačítko "FUN", kterým se leze do menu. Jak se v menu pohybovat  a čím nastavovat požadované hodnoty, to vše je popsáno v manuálu stručně a přehledně. S využitím SW a PC je však nastavování přehlednější a rychlejší. Pár poznámek: 1. Reprodukce přijímaných signálů mi připadala velice čistá, srozumitelná. Regulace hlasitosti se mi nezdála na malých úrovních dost jemná, ale to je pravděpodobně subjektivní požadavek. 2. Modulaci jsem zkoušel na direktním kanálu a protistanicí mi byla Icom IC-92D, protože na ní lze nastavit miliwattový výkon SLO, což je k direktnímu spojení na malou vzdálenost třeba. Modulace byla čistá, bez náznaku příměsi jakéhokoliv rušení, bublání, vrčení. Bez příznaků, že by do modulační cesty pronikala vf energie. Zřejmě u stanic AnyTone funguje dobře SW limiter (omezovač). Nepodařilo se mi přemodulovat a například vypadávat z převaděče. Modulace však nebyla ani slabá. Takže jsem oželel, že stanice nemá prvek pro nastavování zdvihu, který je u klasických stanic s fázovou (nebo frekvenční) modulací užitečný. A přijal jsem názor, že není třeba. Aby to hezky fungovalo, je důležité, aby i kmitočtová stabilita stanice byla dobrá. Tento parametr stanice splňuje bez výhrad. 3. Citlivost RX jsem neměřil, ale byla srovnatelná s FM rádii, která mám: Icom 706, IC 92D. Nepochyboval jsem o věrohodnosti uvedené hodnoty parametru v manuálu výrobce. 4. Odolnost přijímače. Pravděpodobně je poplatná použité koncepci RX. Pokud jsem ve svém QTH pustil TX IC-92D, přijímač AT779UV utichl po zaklíčování a byl zcela zticha při FM vysílání na jakémkoliv kanálu použitého pásma. Musím předpokládat, že pokud mi kdokoliv zastaví se silnou mobilní stanicí (desítky wattů) v autě před domem, že s ním pravděpodobně direktní spojení neudělám. Stanice naprosto ztichne. Z krátkovlnné antény, která je asi 2 metry od bílé hole Diamond VX-30 však nic do stanice neleze a provoz se 100 Watty  na KV této stanici nijak nevadí. Na ergonomii a funkcionalitu si však opravdu stěžovat nemohu. Odolnost, kterou RX má jsem předpokládal. Ovládání stanice mě ničím negativním nepřekvapilo. Předem stanoveným kritériem bylo, abych stanici rychle naprogramoval z PC, a to bez zádrhelů, nefunkcionalit a dlouhého bádání. Upřímně - stanice mě z tohoto úhlu pohledu mile překvapila. Byl jsem s ní na pásmu v několika minutách od vybalení. A na mačkání knoflíků a bádání položek v menu ani nedošlo. V následujících dnech jsem byl donucen několikrát se připojit k PC a udělat pár změn v nastavení. V tomto případě by bylo milé, pokud bych nemusel odpojovat mikrofon a kabel byl připojen do nějakého "jacku" na stanici. Nicméně, přežil jsem toto experimentování, umělohmotné "zobáčky" na konektorech RJ45 jsem neulomil, mám konečně nastavené podsvícení, mám nastavené kmitočty kanálů v pamětech, kmitočty VFO a vše, co můžu chtít čas od času skanovat. Nad knoflíkem (točítkem) pro ovládání hlasitosti je nalepena samolepka, že povrch radiostanice může být horký. K takové situaci dojde, pokud budeme stanici trápit v režimu High Power. V režimu Low Power a při příjmu se povrch ohřeje pouze neptarně. Jsem spokojený. Pokud mám stanici udělit bodové hodnocení (viz e-shop Elix.cz), pak dávám 5 hvězdiček s tímto zdůvodněním: předem stanoveným kritériím stanice vyhověla. Je dílensky slušně zpracovaná, vše fungovalo, jak má, ergonomii, na kterou jsem kladl důraz, jsem popsal. S vědomím, že stanice bude sloužit k poslechu a občasnému provozu na FM kanálech v pásmech UHF a VHF. Pro DMR, D-STAR, C4FM nebo pro služby APRS jsou určené jiné stanice. Po půl roce používání Zásadní parametr, který jsem "nepřekousnul", je odolnost stanice. Pokud pracujete s všesměrovou anténou a máte na sousedních kanálech s roztečí 12,5 kHz dva převaděče, tak zapomeňte na práci přes převaděč slabší, pokud bude používán ten silnější. Nebudete mít rušení, nebudete totiž slyšet vůbec nic. Stejně tak zapomeňte na příjem, pokud ve vašem okolí pracuje nedaleko jiná silná mobilní stanice.
