Všeobecně Zde popsanou anténu si děláte pouze v případě, že si si chcete anténu vyrobit vlastníma rukama, něco se u toho naučit nebo si něco vyzkoušet. Jinak to nedává smysl. Podobné antény si můžete samozřejmě koupit, například hezkou a vysoce kvalitní anténu Diamond, typ A430S10R2 nebo lacinou anténu od výrobce Dipol, typ ATK-10 400-470 MHz. O anténě I. Předem stanovená kritéria 1. Délka ráhna: 1m 2. Zisk: cca 10 dBd 3. F/B: cca 15 dB 4. DE: jednoduchý dipól 5. Z = 50 Ohm (impedance na svorkách). Seřízení impedance buď polohou DE nebo polohou D1. II. Požadované konstrukční provedení   1. Montáž za reflektorem (používám 2 šrouby M5), možnost přišroubování lišty Vixen, pokud je použit rotátor AZ/EL. 2. Materiál: AL trubky Alupa, průměr 6 mm, DE průměr 8 mm, montážní plastové prvky OK5IM pro ráhno jekl 15 mm a trubky průměr 6 mm. 3. Montáž prvků šroubkem M2.5 skrz plastový držák a ráhno (vodivé spojení) nebo lepením prvku do plastového držáku a lepením držáku na ráhno (izolované). Vodivé spojení vyžaduje přesnější výrobu délky prvku a díra musí být pokud možno přesně ve středu (jinak není možné dodržet vyzařovací diagram a impedanci na svorkách). Izolované spojení je náročnější na čas (zaschnutí lepidla), ale řešení má menší nároky na přesnost a symetrii prvku. III. Ostatní specifické požadavky Navržené geometrické rozměry musí být v souladu s výpočtem MININEC (MMANA) v klíčových parametrech (minima hlavního laloku při měření ve vzdálenosti 100 lambda, tj. vyzařovací úhel při vertikální polarizaci, impedance na svorkách a F/B).
Rozměry antény a poznámky ke konstrukci Rozměry prvků jsou uvedené v Tabulce 1 (viz vpravo). Poloha prvku je měřená směrem od reflektoru. V Tabulce 1 je uvedena tzv. kumulativní vzdálenost. Poslední direktor D8 je vzdálen 1000 mm od reflektoru. Materiál prvků R, D1, D2, ... D8: AL trubka, průměr 6 mm Montáž prvků R, D1, D2, ... D8: s použitím plastových držáků OK5IM pro jekl 15 DE: napájený prvek (jednoduchý dipól) je vyroben z AL trubky o vnějším průměru 8 mm, o vnitřním průměru 6 mm a s použitím laminátové tyčky o průměru 6 mm, délky cca 100. Laminátová tyčka je zalepena do plastového držáku OK5IM uprostřed. Na přečnívající konce tyčky jsou nasazeny a zalepeny obě AL trubky DE. Trubky DE jsou po stranách, v blízkosti plastového držáku provrtány a pomocí šroubků M3 jsou montována pájecí oka (průměr 3 mm), která směřují podél osy DE. Na tato pájecí oka je připájen koaxiální kabel "semirigid" o průměru 3.96 mm. Při nastavování impedance se předpokládá provedení malé změny polohy DE - viz Tabulka 1, v rozsahu od cca 76 do 88 mm. Mé anténě vyhovuje poloha DE = 80 mm.

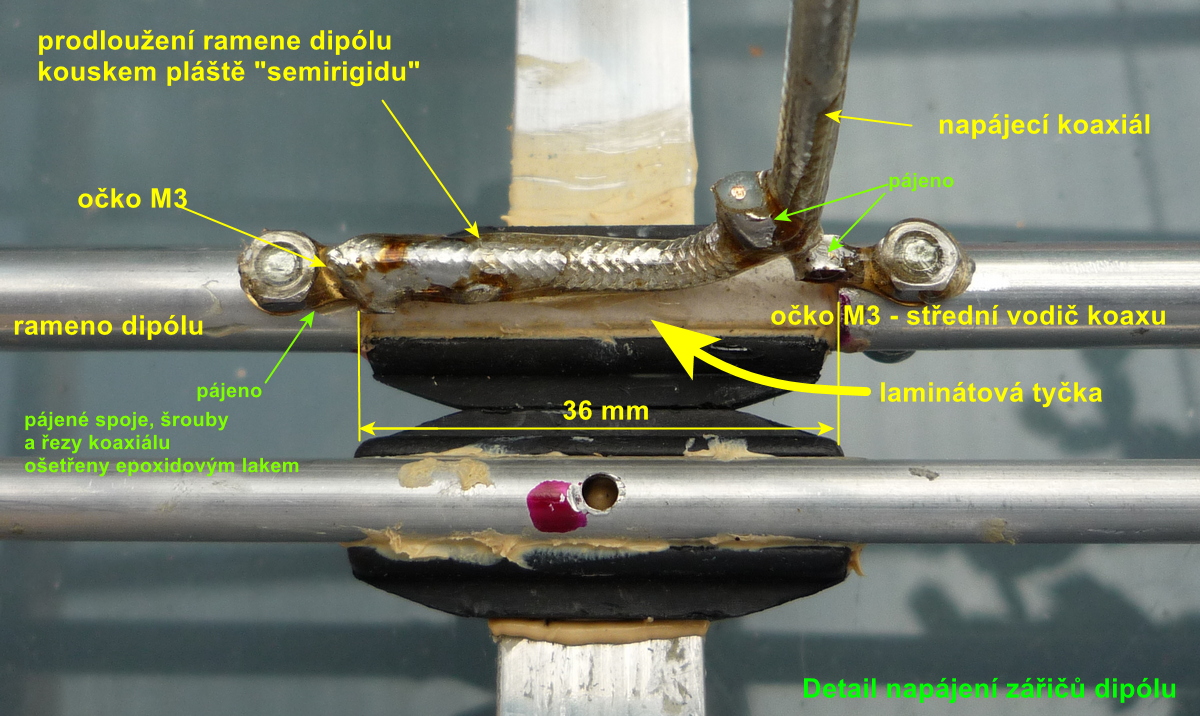

Poznámka: Napájení koaxiálním kabelem je provedeno tak, že střední vodič koaxiálu je ohnut kolmo k ose kabelu semirigid (přes průměr trnu cca 2 mm). Střední vodič je zkrácen a připájen k hornímu rameni dipólu (při vertikální polarizaci). Je zřejmé, že jsem se v rámci možností snažil o co nejkratší délku spoje. Druhé rameno dipólu (DE) je propojeno kouskem kabelu semirigid (pájen jen plášť) tak, že jeden konec je zapájen k pájecímu oku na DE a druhý konec je připájen k plášti napáječe u druhého ramene DE. Semirigid jsem použil pro jeho tuhost a jeho snadné pájení (snadnější, než pájení tlustého Cu drátu).

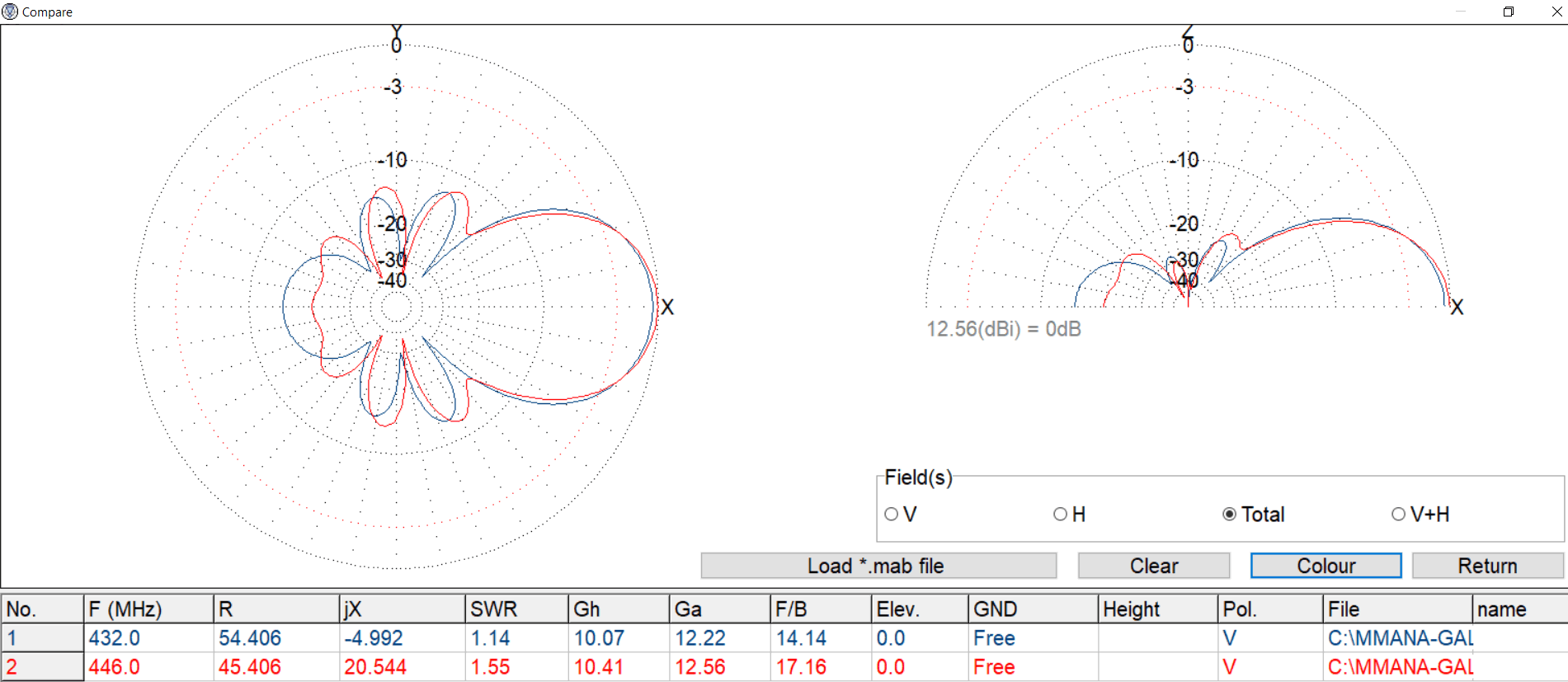

Model MMANA (Mininec) Model pro MMana (izolované provedení) lze stáhnout tady. Vyzařování antény (far field) pro krajní pracovní kmitočty (432 MHz - 446 MHz):

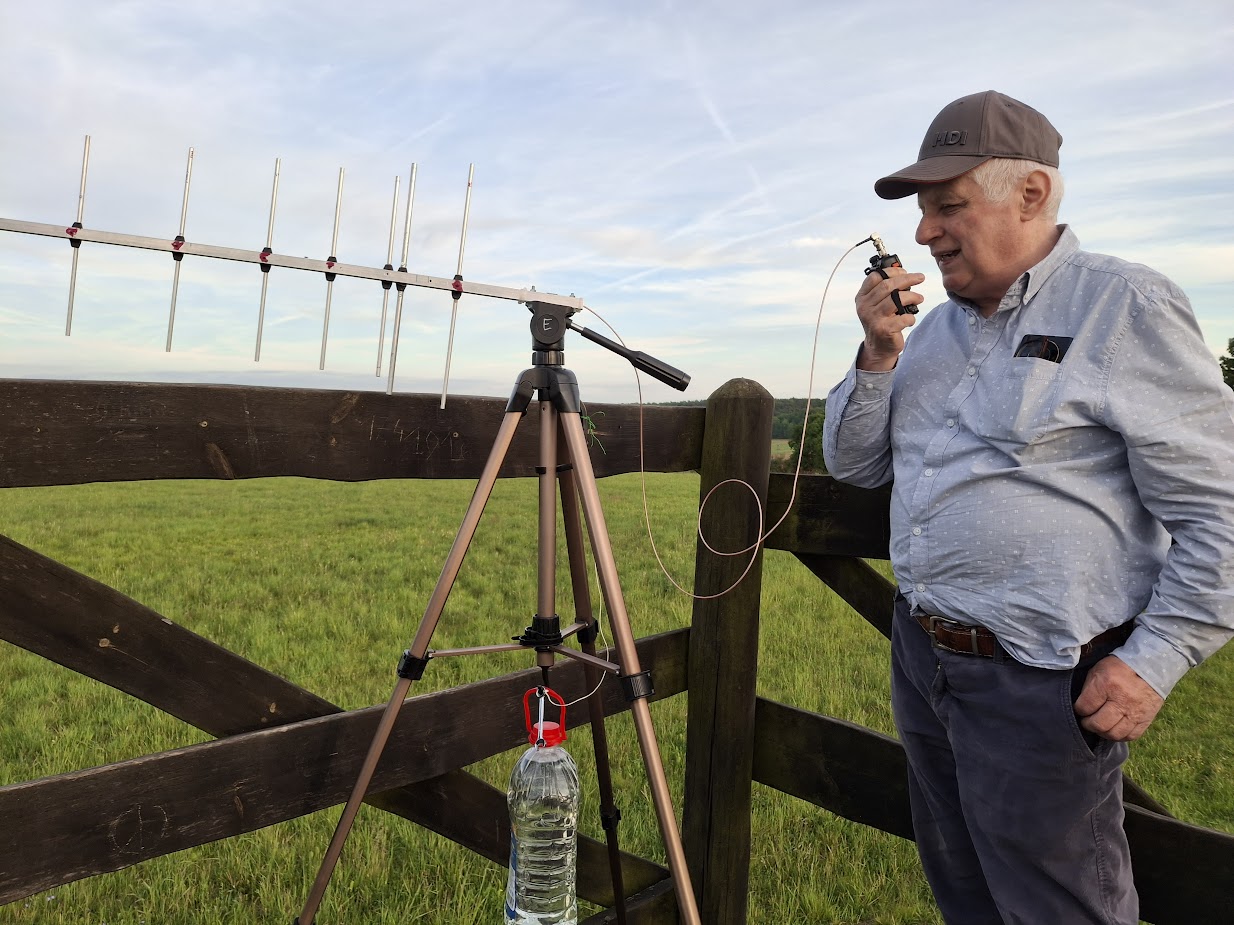

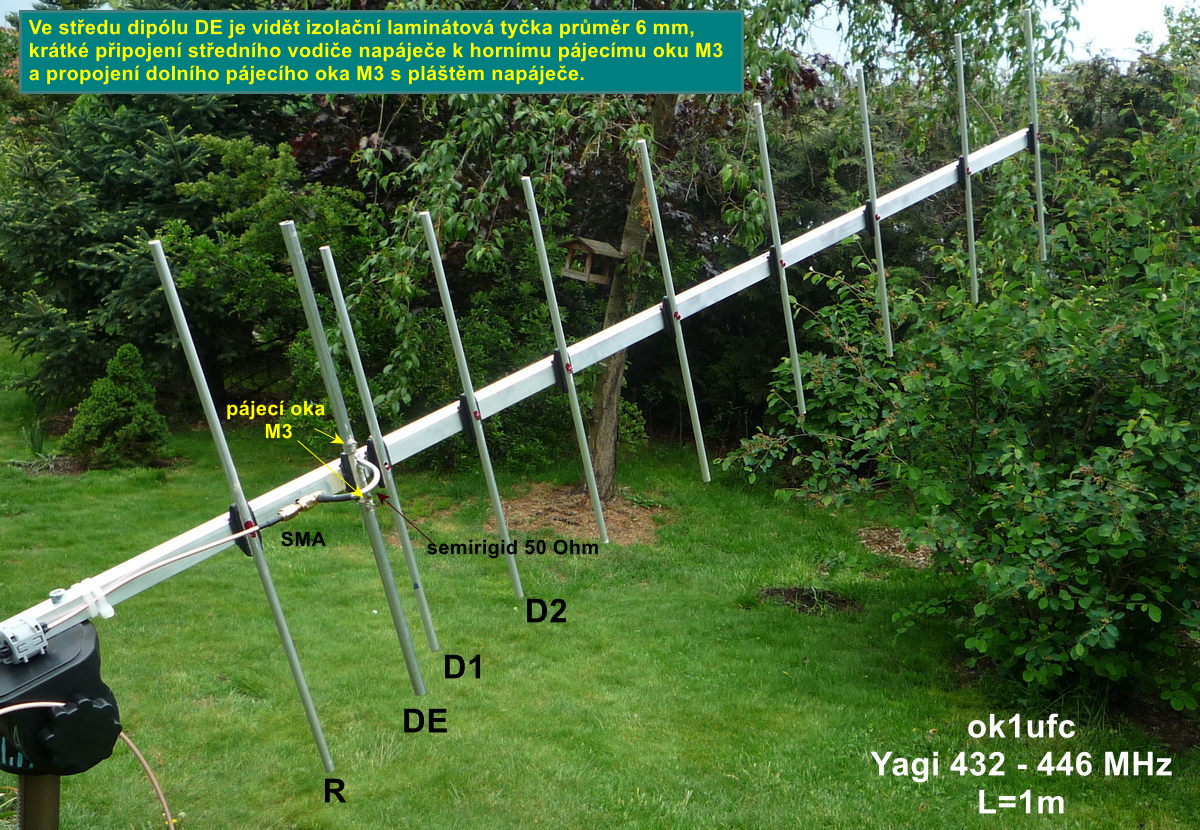

Pohled na anténu na stativu
Detaily ze zkoušek a z měření

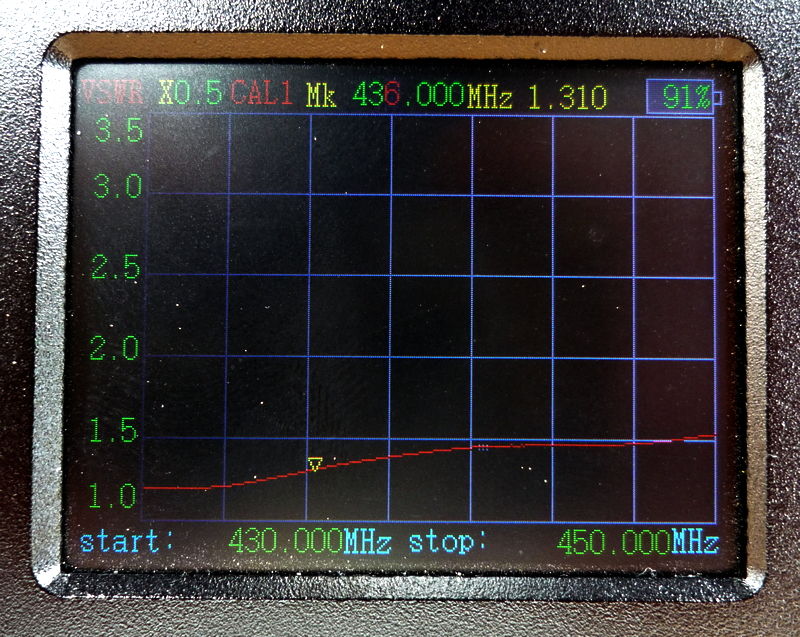

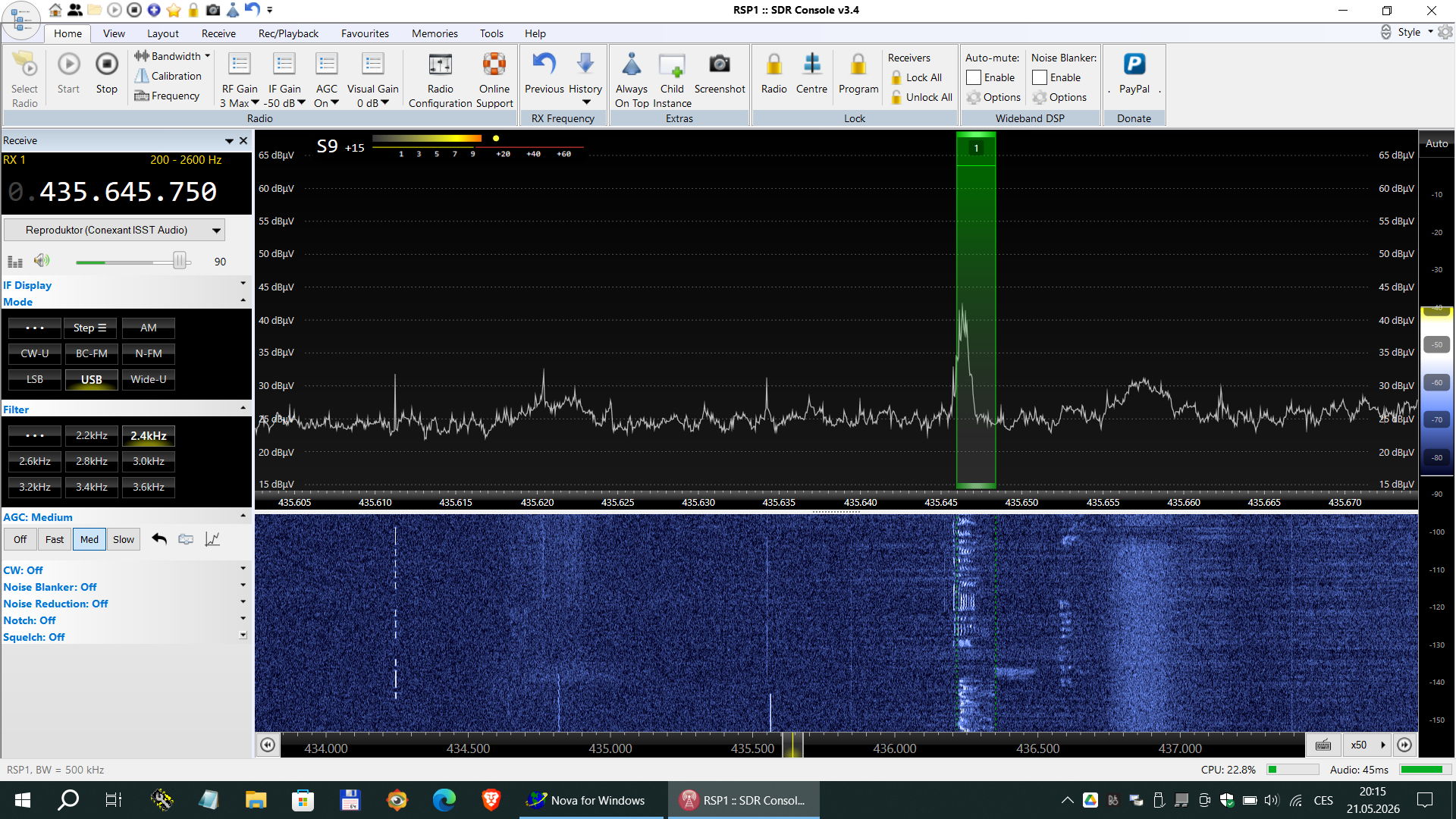

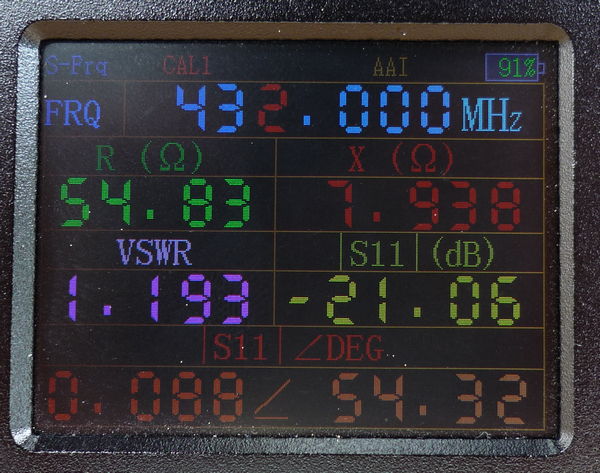

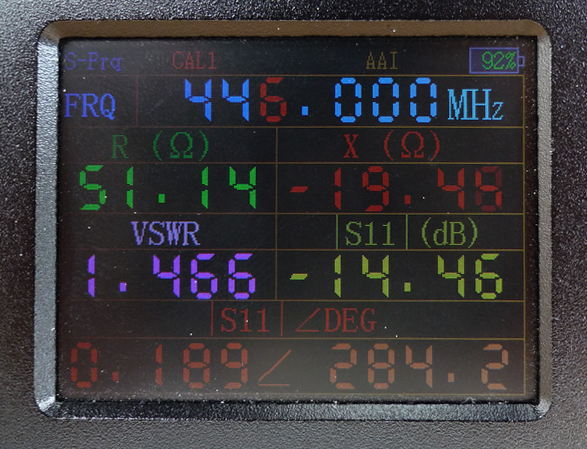

Kontrola průběhu VSWR v rozsahu od 430 MHz do 450 MHz a na pracovních kmitočtech 432 MHz a 446 MHz. - podmínky měření: Měřeno na konci napájecího koaxiálního kabelu délky cca 1.5 m se jmenovitou charakteristickou impedancí (dříve vlnový odpor) 50 Ohm. Prosím, tolerujte nepříznivé světelné podmínky. Měřil jsem přístrojem RF Vector Impedance Analyzer N1201SA, ale přístroj nemá dobrý a kontrastní displej, na sluníčku je toho málo vidět a displej se leskne při fotografování. Vyhodnocení: odpovídá návrhu Mininec.   Kontrola příjmu signálů z LEO satelitu RS-44 - podmínky: Anténa instalovanána na fotografický stativ, polarizace vertikální, sledování satelitu manuální, nastavování v azimutu a elevaci v hrubých skocích po cca 30°, prováděno vždy, když signál zeslábnul. Použitý přijímač: SDR MSI Panadaptér, soft SDR Console v 3.4. Tento test jsem provedl opakovaně a mnohokrát. Záznam printscreenu je z orbitu Nr.: 29896, zobrazen čas na začátku přeletu. Printscreen typické obrazovky je k dispozici zde. Přijímané signály jsou velmi silné. Obvyklá síla signálu je S9 až S9+15. Telegrafní signály majáku jsou vizuálně dekódovatelné ve vodopádu. Vyhodnocení: Anténa mě mile překvapila. Je lehoučká, má pro příjem satelitů LEO optimální vyzařovací úhly, není potřeba přesného směrování (lze provádět v přiměřeně velkých skocích, např. elevace 30°, 60°, 90° manuálně), přijímané signály jsou velmi silné. Anténa se hodí pro portable aktivity.

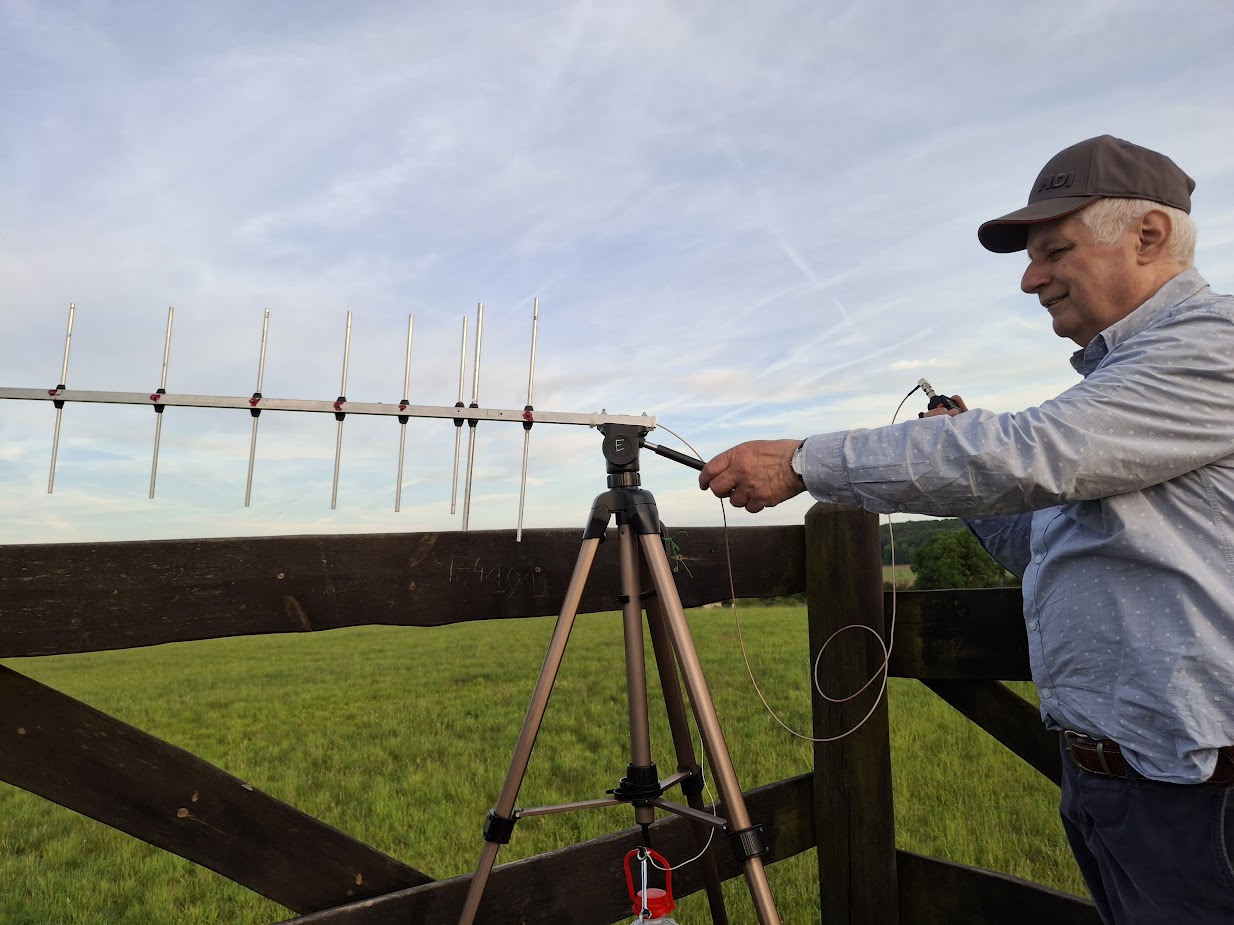

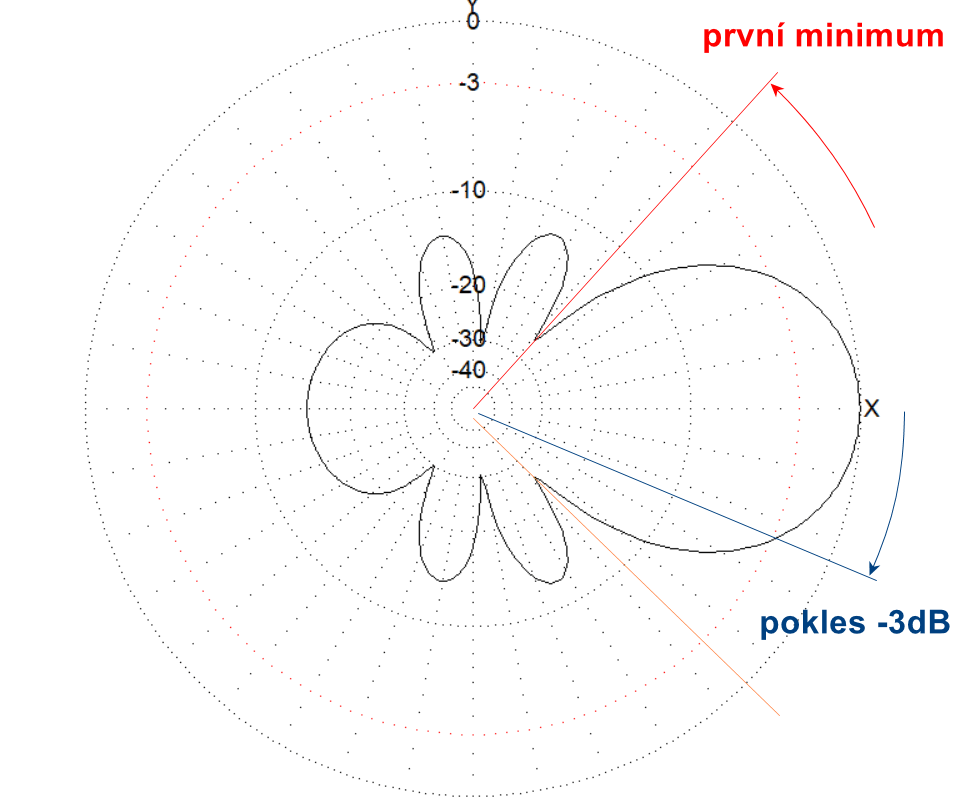

Kontrola vyzařovacího úhlu hlavního laloku Měřeno ve vzdálenosti: cca 100 lambda (73 m). Kmitočet při měření: 432.2375 MHz Detekce minima a detekce pro pokles - 3 dB pomocí SDR Airspy R2 a SW SDR Console. Měření úhlů: geodetickým přístrojem   1. Šířka pro pokles - 3dB: předpoklad: 45°, změřeno: 47° 2. Šířka mezi prvními minimy: předpoklad: 93°, změřeno 92° Vyhodnocení: Naměřeny nepatrně horší parametry proti modelu Mininec pro pokles -3 dB, stejné hodnoty při stanovení minim mezi mainlobe a druhým sidelobe. Rozdíly jsou malé, další sidelobes a minima měřena nebyla, přepočet zisku (zjištěny malé úhlové odchylky) nebyl prováděn. Kontrola F/B kmitočet 432.2375 MHz: F/B = 14 dB kmitočet 446.0000 MHz: F/B = 16 dB Vyhodnocení: Odpovídá Mininec. Praktické zkoušky, pozemní provoz, anténa na stativu. Foto ze zkoušek na stativu - rozhledna Mokré, 437 m/m (22.5.2026). Vyhodnocení: Dle slov pana učitele Plaňanského: "Když pán Bůh dopustí, tak i motyka spustí." Pozn.: Pan učitel Plaňanský učil na základní škole ve Zlivi kluky a holky fyziku a také vedl zajímavé kroužky. Říkalo se jim praktika. Občas se to zvrhlo a parchanti odcházeli pozdě večer domů s nově nabytými znalostmi, jednou o tom, jak funguje dipól a jindy třeba s praktickými dovednostmi, jak se dělá oscilátor.

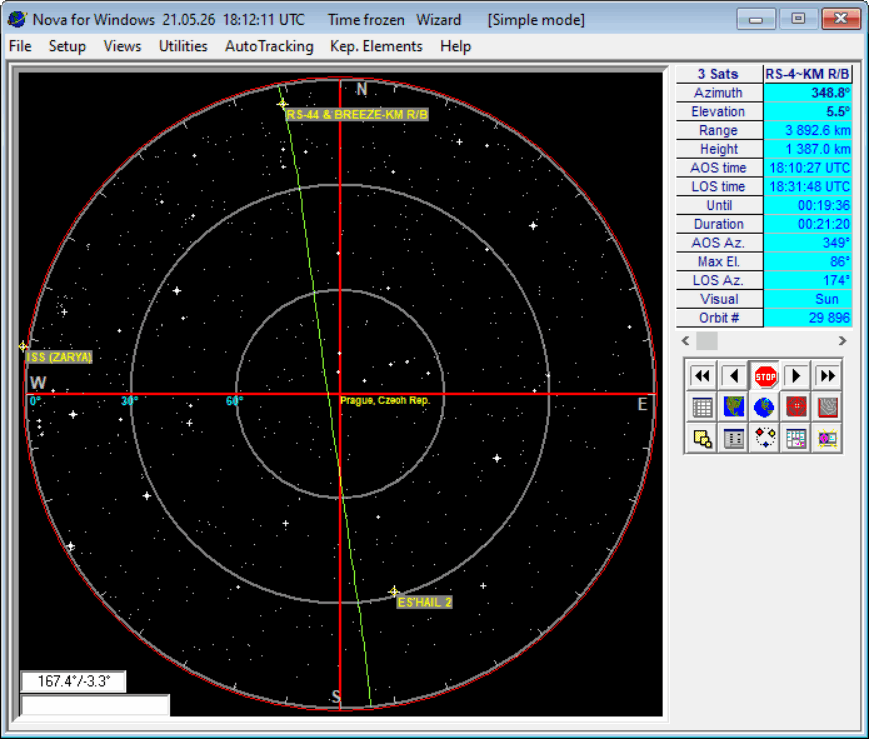

Závěr Jedná se o jednu z konstrukčně nejjednodušších Yagi antén pro pásmo UHF, která byla navržená tak, aby mi umožnila práci na pásmu 432 MHz, příjem na pásmu PMR a příjem na kmitočtech UHF LEO satelitů. Poznámky k testům: 1. Zopakoval jsem si standardní postupy anténáře amatéra. Vše fungovalo, ale zaskočil mě program Nova for Windows, který považuji za klenot ve své kategorii. Program si nedokázal aktualizovat tzv. dvouřádková kepleriánská data ze serverů CelesTrak. Naštěstí se ukázalo, že data jsou na serveru stále k dispozici, a to na adrese:   http://celestrak.org/NORAD/elements/gp.php?GROUP=amateur&FORMAT=tle Formát seděl, pouze jsou data poskytována na dotaz (viz řádek výše). Původní řádek jsem přepsal. Syntaxe příkazu je podobná i pro jiné satelity, jenom je např. místo "amateur" napsáno například "weather".
