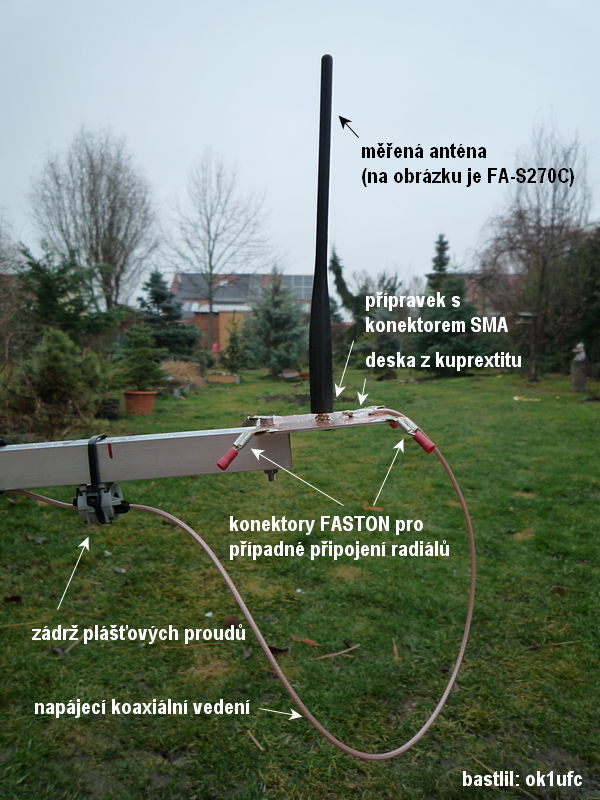

Popis Kolem Vánoc jsme si s kolegou Vaškem udělali radost a nakoupili k testování pár antén pro ručky. A začali jsme je testovat. Protože se bezprostředně dostavily spíš negativní výsledky, rozhodli jsme se pro několik základních testů: 1. Anténa na svorkách anténního analyzátoru. Bylo vidět, že originální antény TCVRů Icom měly nejmenší odrazy na mezi 145.5 MHz až 146 MHz, ale neplatilo to pro ostatní antény. Přesto VSWR nebylo nijak excelentní. Vyrobili jsme tedy základnu s SMA konektorem, připevnili ji na fotografický stativ, vybavili napáječem z koaxiálního kabelu se zádrží pláštových zemních proudů a s konektory FASTON pro připojení případných laděných radiálů. 2. Měření VSWR v přípravku, foto vpravo, popis v předchozím odstavci. Antény měly o něco lépe definovanou zemní rovinu. A měření VSWR ukázalo, jak jsou které antény přizpůsobené - viz obrázky z analyzátoru pod textem.

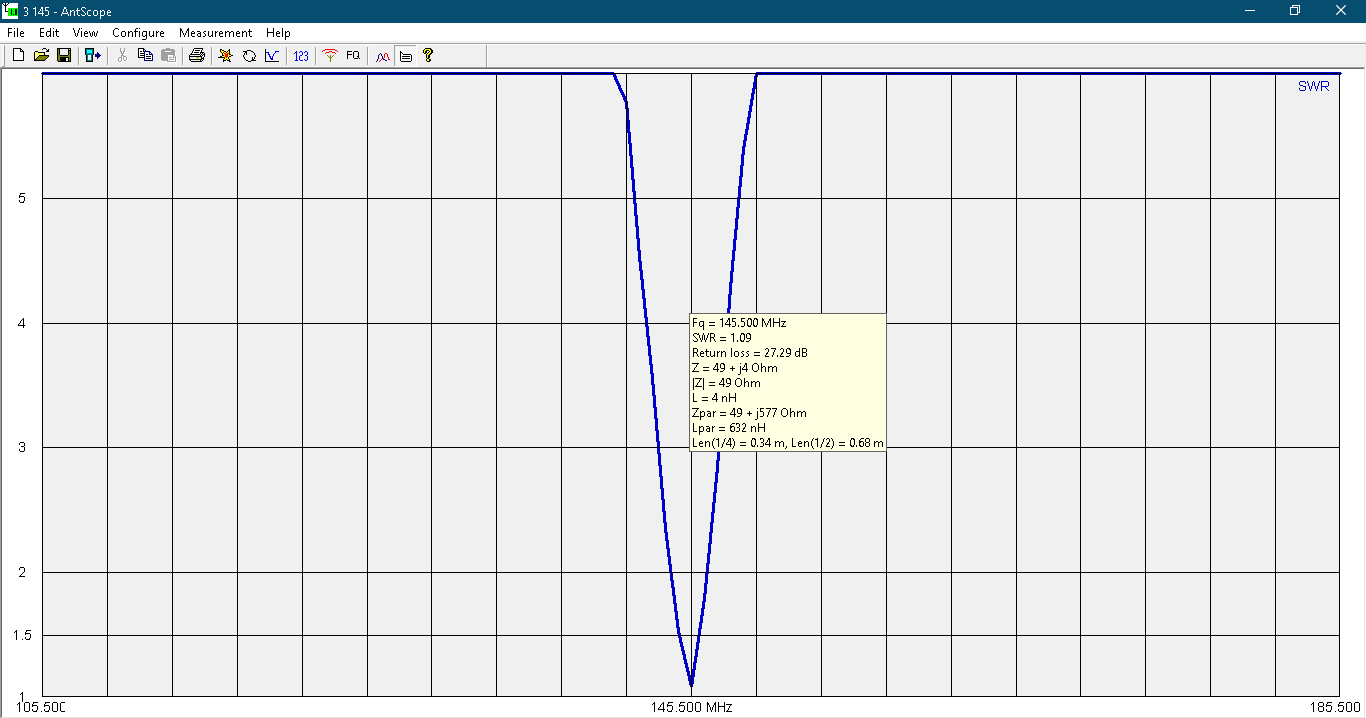

Výsledky měření dvou antén Icom První měření - anténa byla označená jako FA-S270C, byla pořízená asi před 15 léty s ručkou Icom IC-E92D, už je trochu ohnutá, s poškrábaným povrchem. Anténa je vidět v přípravku. Naměřené VSWR je zde (diagram pod textem):

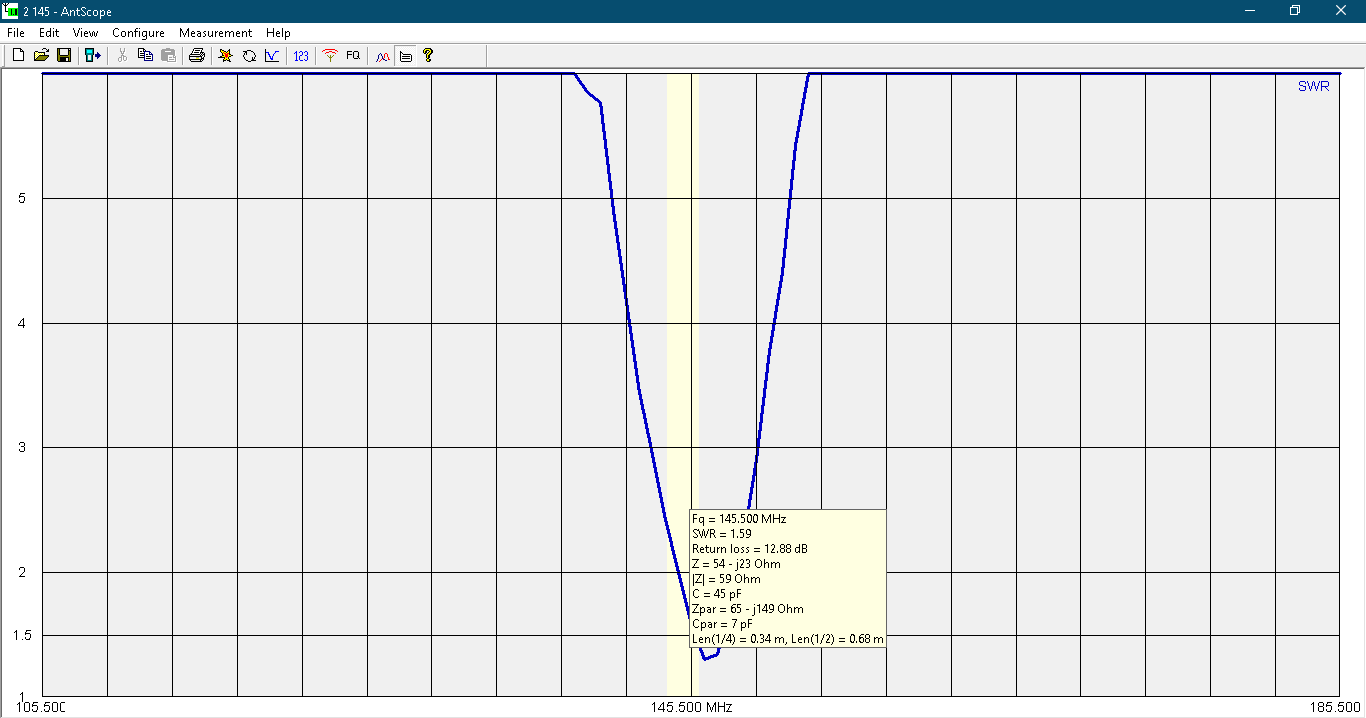

Druhé měření s anténou rádia Icom IC-E7, tvar antény je podobný, délka pendreku je jen 11 cm, anténa není označena žádným typovým značením:

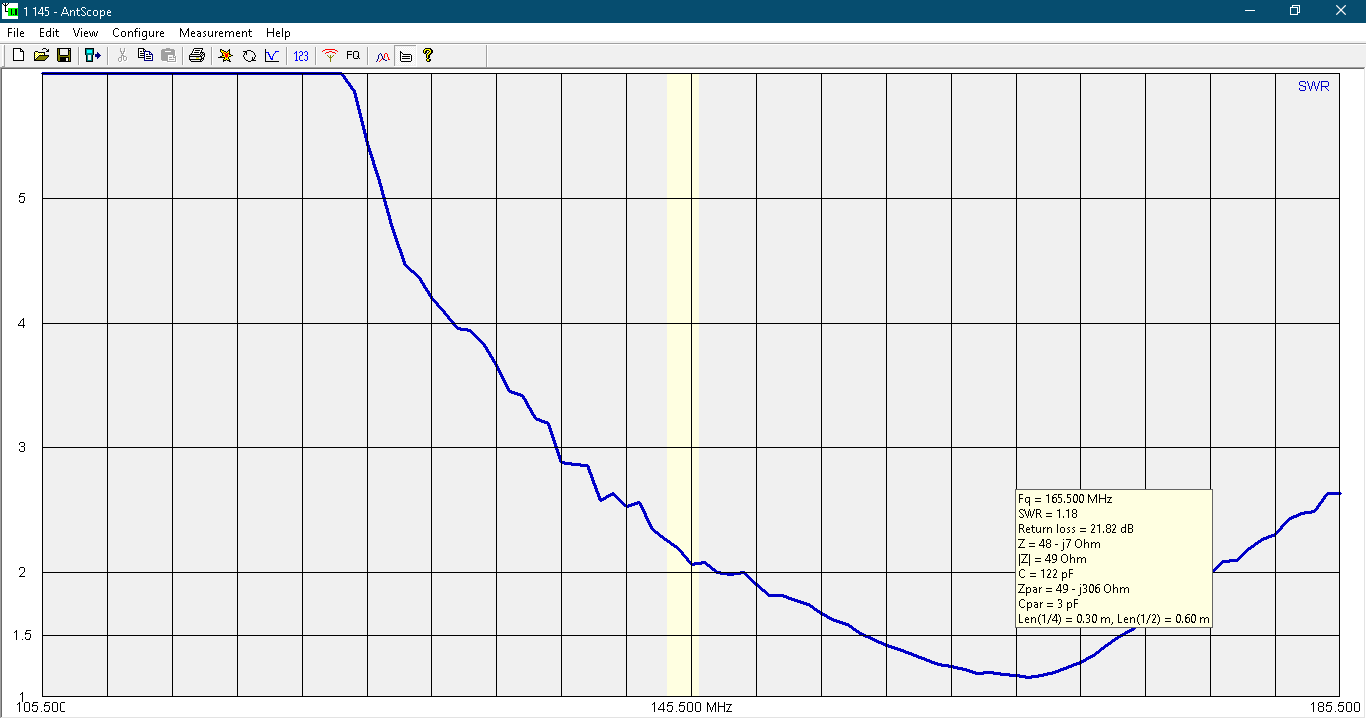

Několik dalších měření s různými anténami pro pásma 2m/70 cm. Naměřené výsledky byly dosti podobné. Měřeny byly antény délek kolem 40 cm a 20 cm. Typický průběh z takového měření VSWR:

Základní charakteristiky těchto antén:

a) nejlepší poměr VSWR mají na kmitočtech kolem 160 MHz;
b) na kmitočtu 145.5 MHz mají VSWR horší než 2 (viz obrázek), ale mají klidně i VSWR = 4.

Takže, až přichystám širokopásmovou anténu pro SDR skener, uvedu zde naměřenou sílu vzdáleného pole (far field).

Měření s VNA

Přestože byla venku zima a měřit s nanoVNA znamenalo přinést stoleček, notebook a měřák (je to méně praktické, než s anténním analyzátorem), provedl jsem dvě měření se 2 anténami.

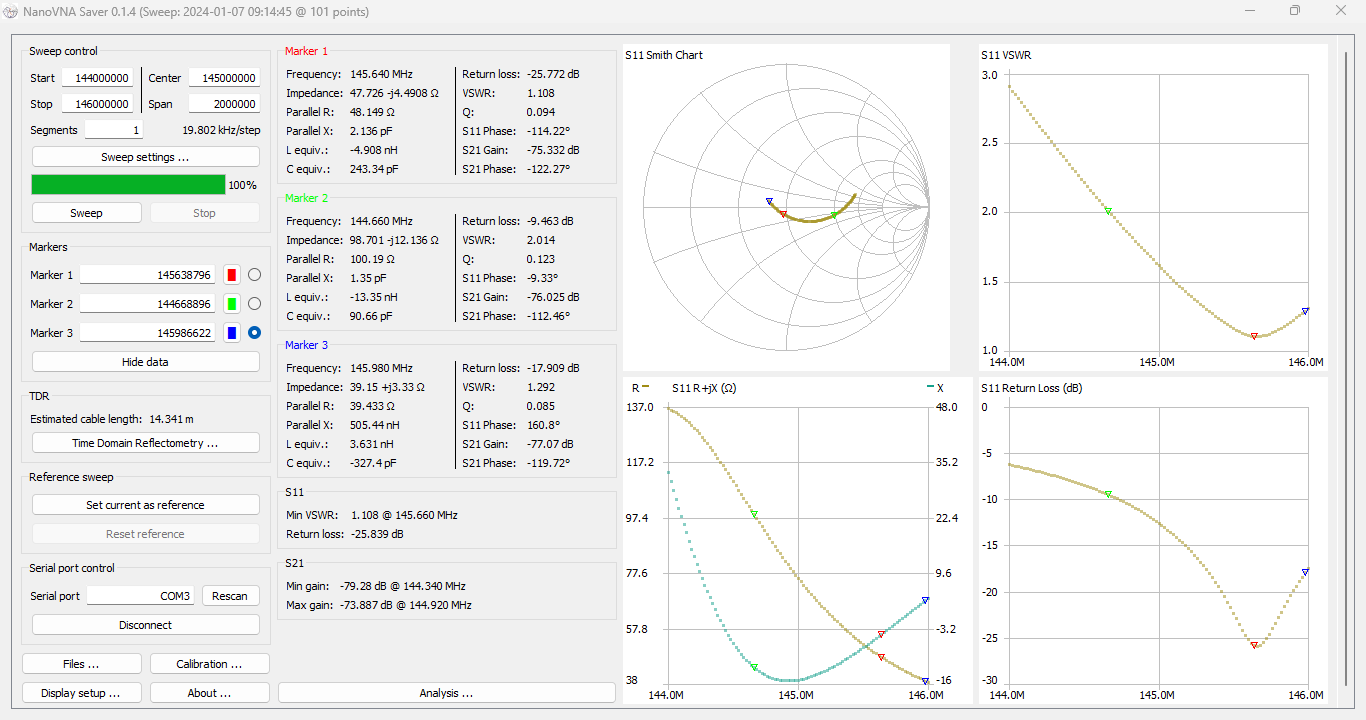

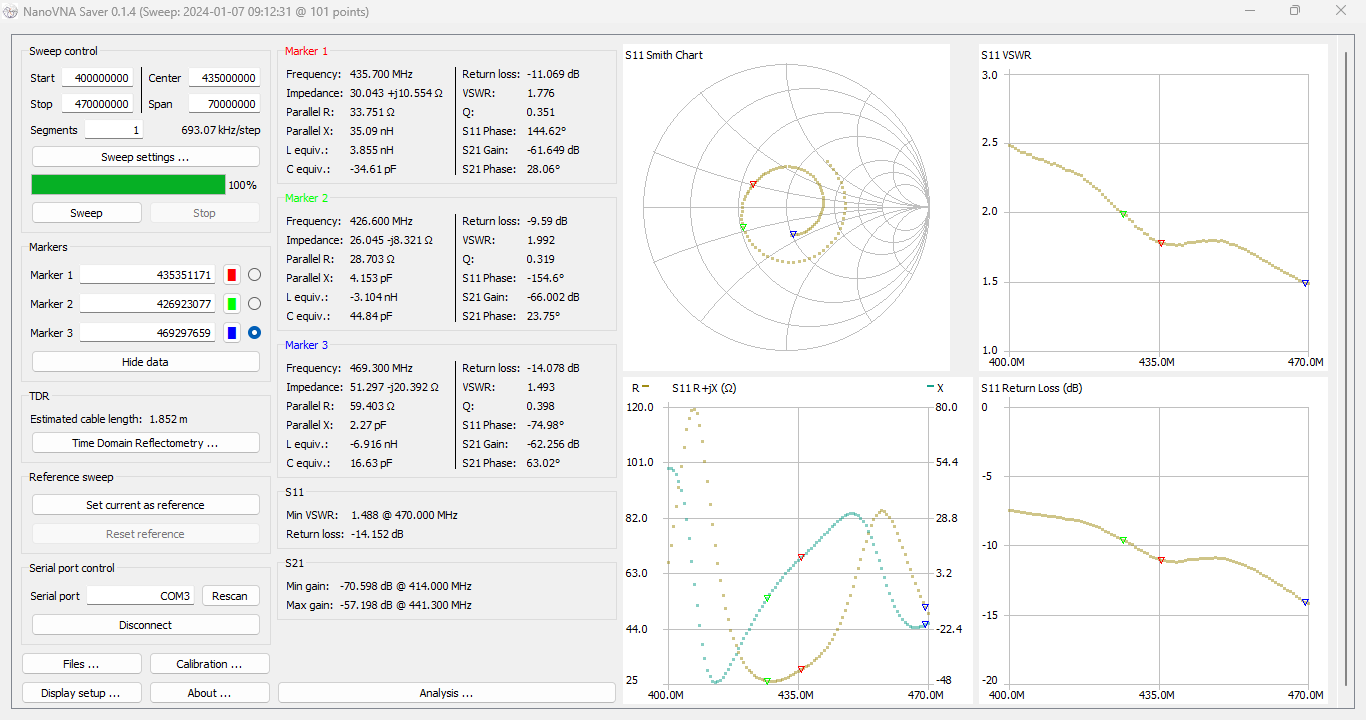

a) anténa Icom IC-E7 (dlouhá jen 11 cm), samostatně pásmo 2 m a 70 cm, diagramy jsou pod sebou:

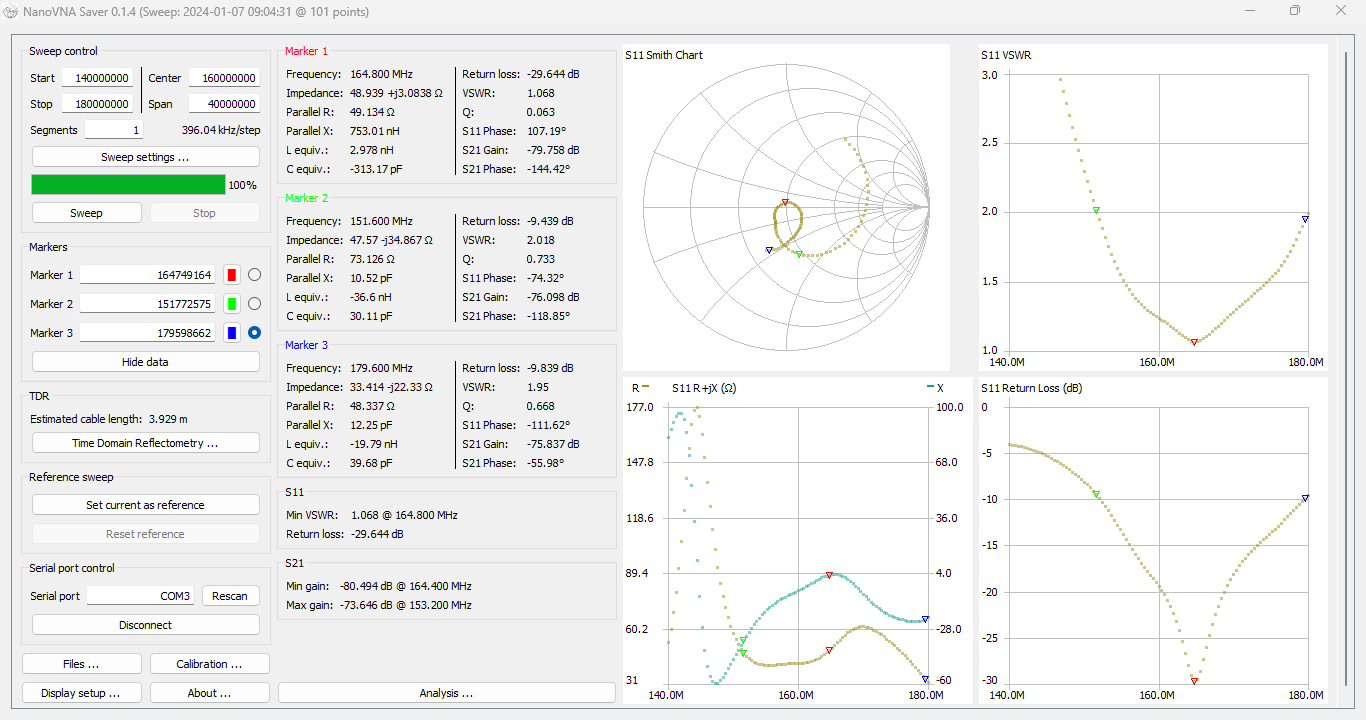

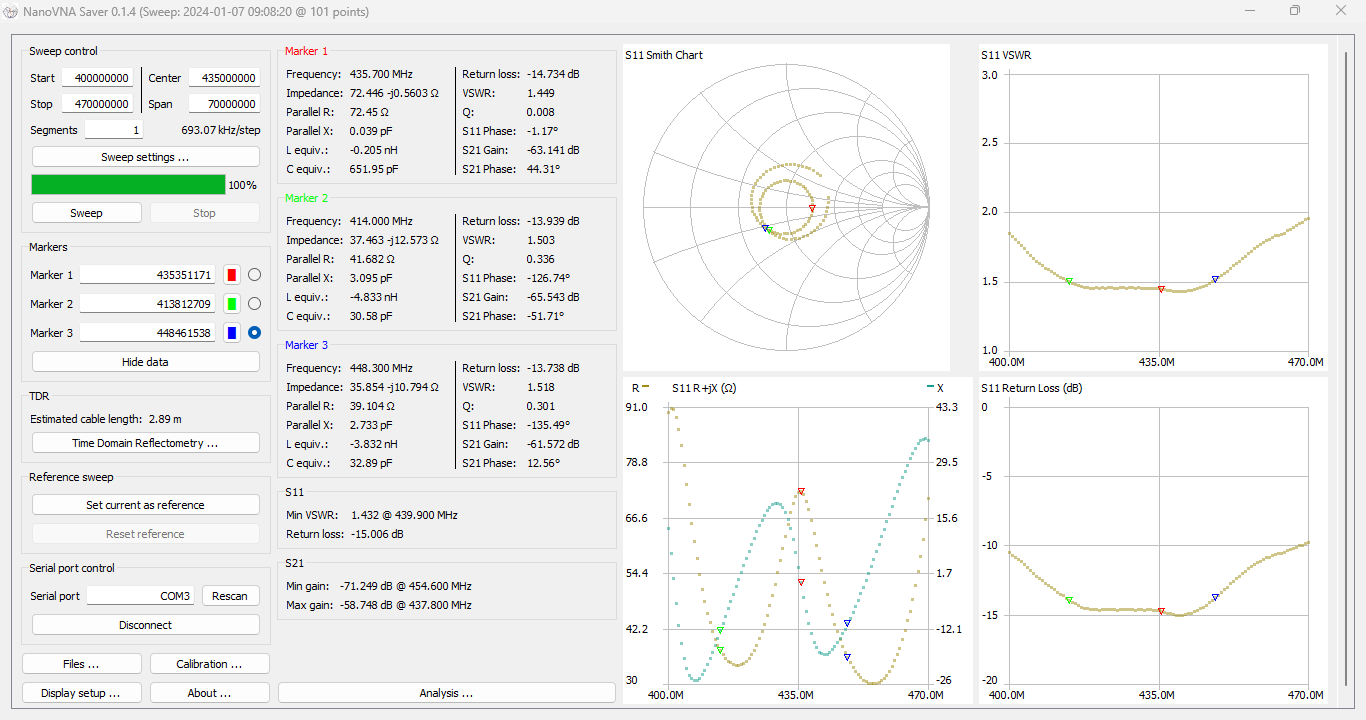

b) anténa Diamond SRH-771 (made in Taiwan):

Opět je z měření zřejmé, že v pásmu 2 m je anténa SRH-771 použitelná na kmitočtech kolem 165 MHz (kurzory markerů jsem nastavil na nejlepší VSWR a na začátek a konec pásma, kde hodnoty VSWR nepřevyšují VSWR=2). Na kmitočtech kolem 145 MHz se tato anténa pro vysílání nehodí, velká část energie se nevyzáří, ale od antény se odrazí zpět do napáječe.

Půlvlnná anténa pro pásmo 2 m

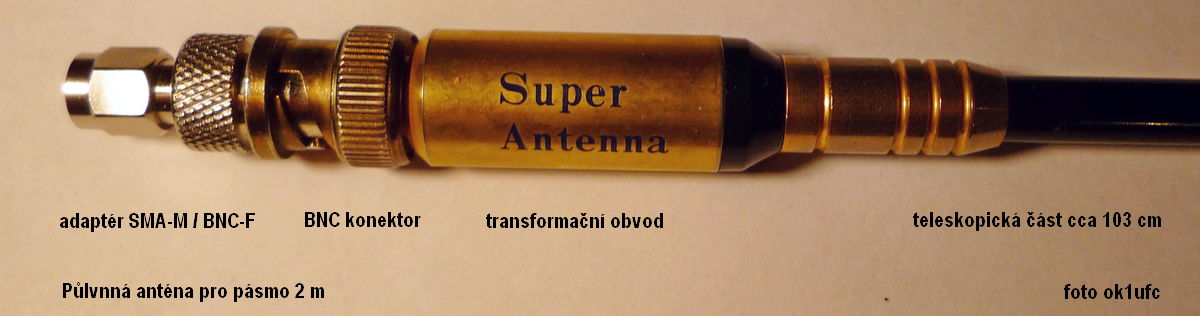

Jedna z mých nejlépe fungujících antén pro ručky je půlvlnná anténa neznámého původu a následujícího vzhledu:

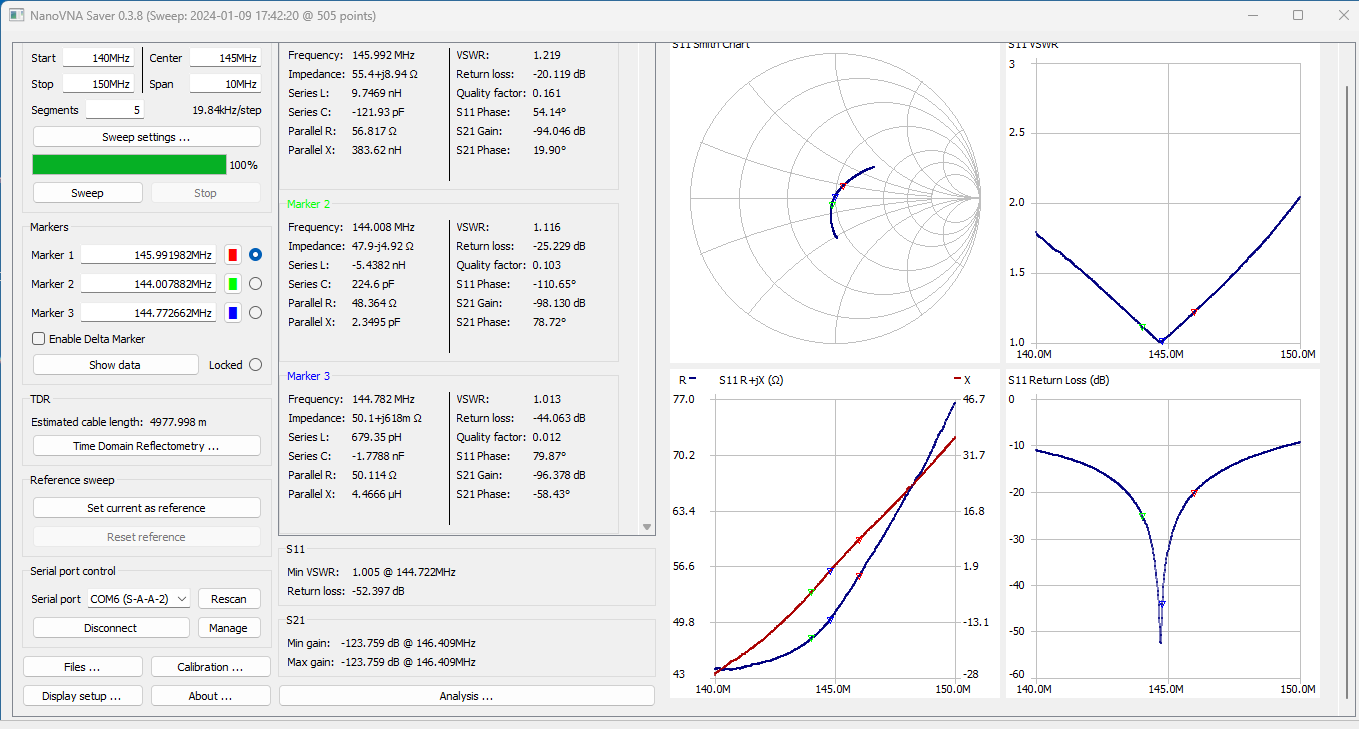

Anténa je ve složeném stavu dlouhá cca 280 mm (od špičky teleskopu po spodní matici adaptéru SMA). Teleskop je ve vysunutém stavu dlouhý 103 cm (od špičky k hornímu dílu transformačního úseku), případně 109 cm k matici SMA. Anténa i s adaptérem má hmotnost cca 76 g. Díky poměrně velké hmotnosti není anténa vhodná pro každodenní používání, ale její použití na výletech a v místech, kde nestačí pendrek Icom FA-S270C může být její použití milé. Anténa má na pásmu hezký průběh impedancí, je solidně udělaná a na rozdíl od mnoha dnes prodávaných antén i přizpůsobená - viz diagramy:
