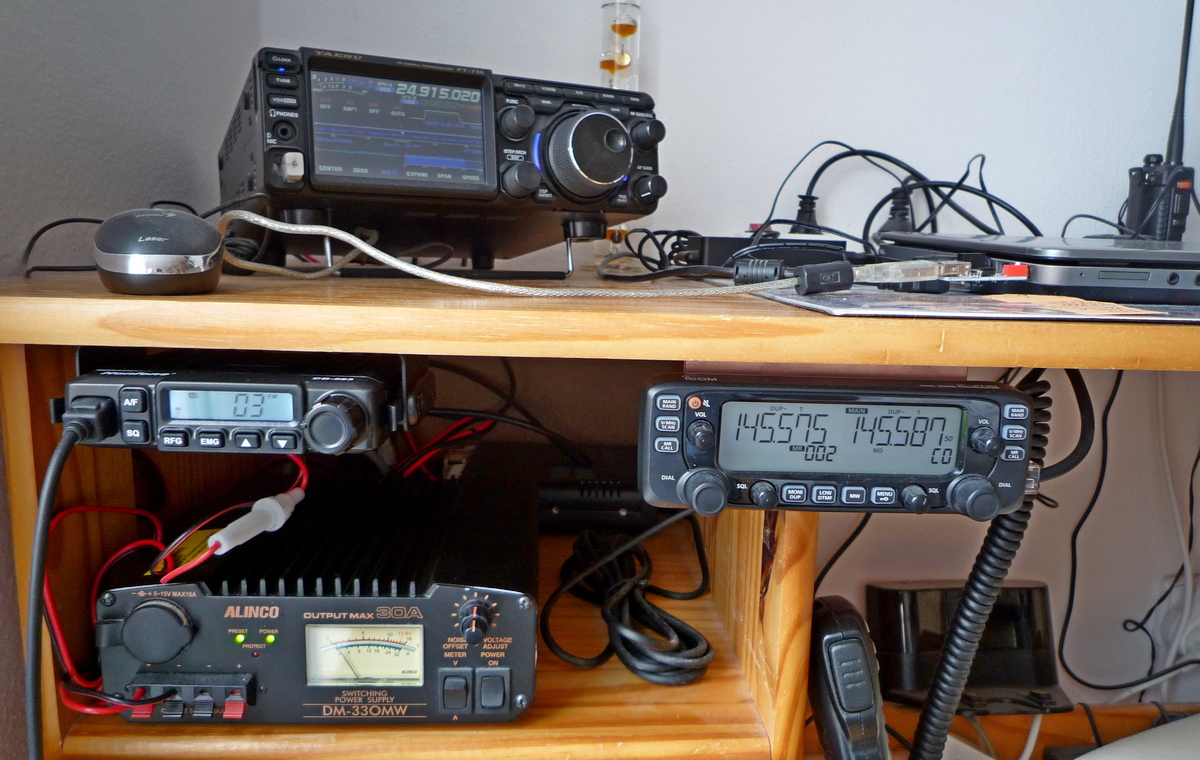

První zapnutí rádia

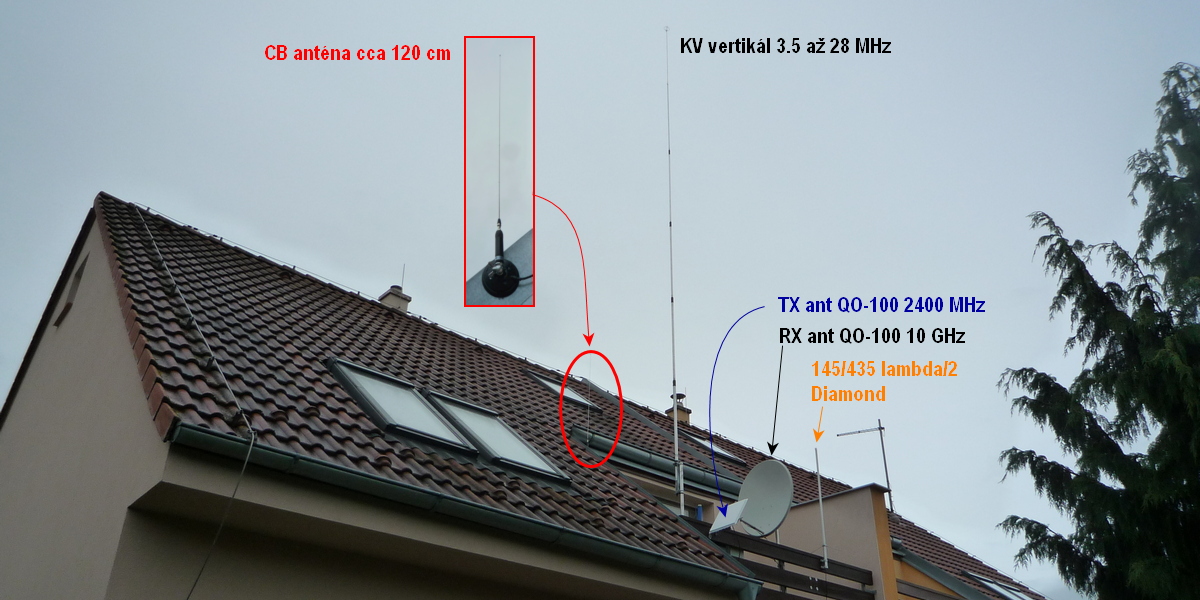

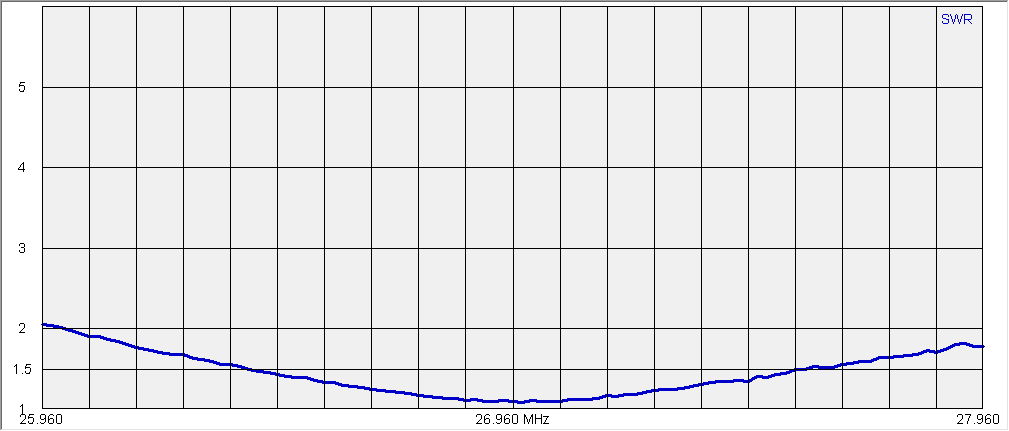

31. května 2024 večer: Po instalaci a
nastavení antény jsem udělal funkční zkoušku CB rádia, změřil
citlivost, kanálovou selektivitu, prozkoumal, co dělá nastavování
SQ, co se děje po aktivaci a nastavení RF Gain a pustil jsem
skanování kanálů. Po nějaké době se rádio zastavilo na CH3, kde
právě začal komunikovat místní kroužek. A tak pravděpodobně začala
v mém životě druhá etapa CB provozu. Některé stanice byly velmi
silné, jejich modulace byly čisté. Několik stanic z kroužku na
kanále č. 3 jsem neslyšel. Nicméně první zařízení mám funkční, ale
o provozu na CB si musím ještě hodně přečíst.
Další experimenty
1. června 2024 18:30 večer: Opět jsem na CH3 (kmitočet
26.985 MHz) slyšel velice silně stanice z okolí mého QTH. Stanice
měly lepší antény a slyšely i stanice vzdálenější, které já jsem
neslyšel. Ale, obecně platilo, že ne všechny stanice na kanále se
ve stejnou dobu slyší. Což je s ohledem na použitou délku vlny a
způsoby jejího šíření normální. Našel jsem odvahu a zrealizoval
svá první spojení v kroužku.
Nicméně, použitá stanice CB583 mini není ani moc citlivá, ani
příliš odolná, ale pro základní komunikaci s blízkým okolím
fungovala. Použitý kmitočet kanálu (26.985 MHz) jsem naprogramoval
do mnohem citlivější ručky (superhet Icom IC-92D). Chci si ověřit,
co budu slyšet na anténu (pendrek) výšky 170 mm. Vysílat tohle
rádio na CB pásmu neumí. Tentýž kmitočet jsem naprogramoval i do
rádia Yaesu FT-710. Toto rádio rovněž není určené pro provoz CB.
Ale, mám ho připojené ke

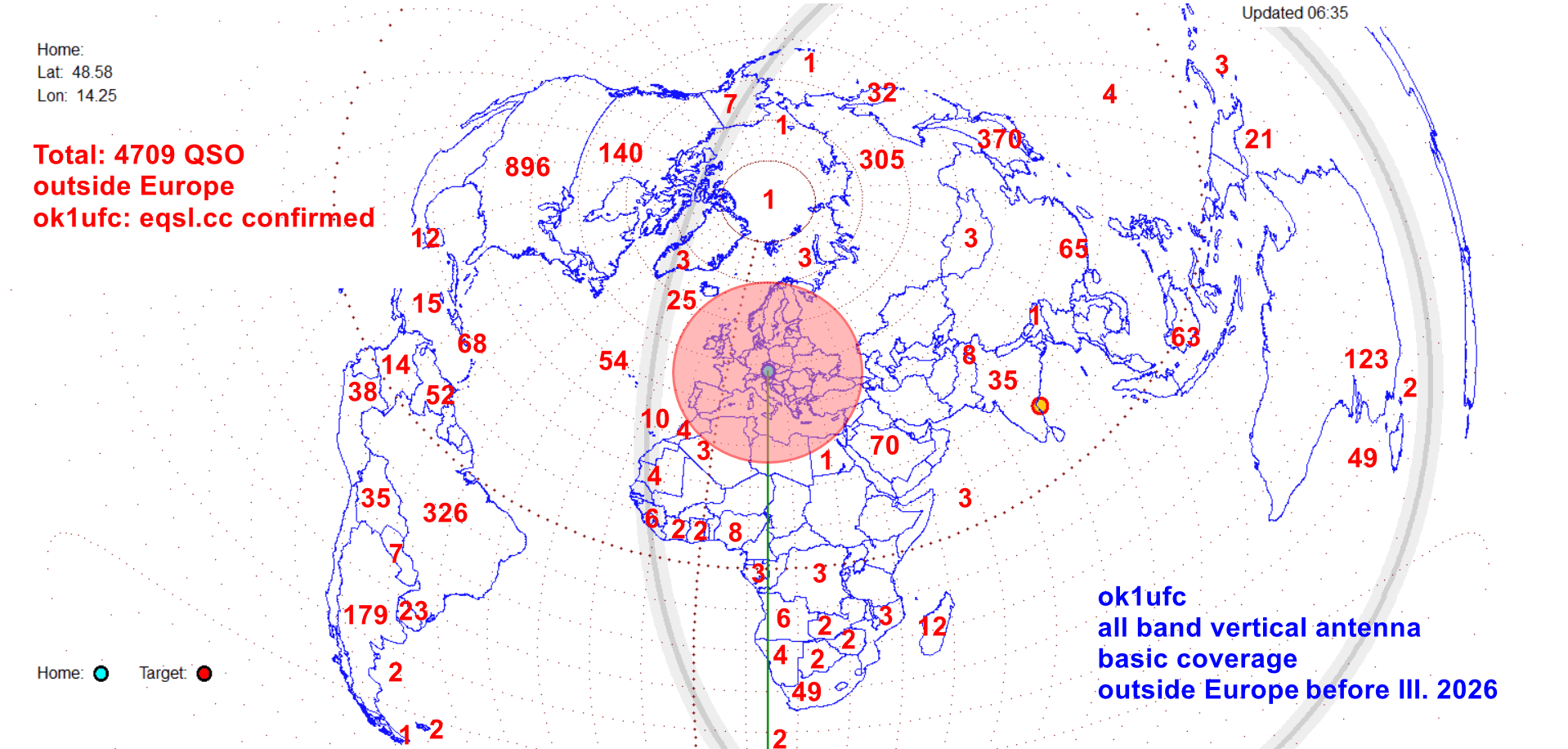

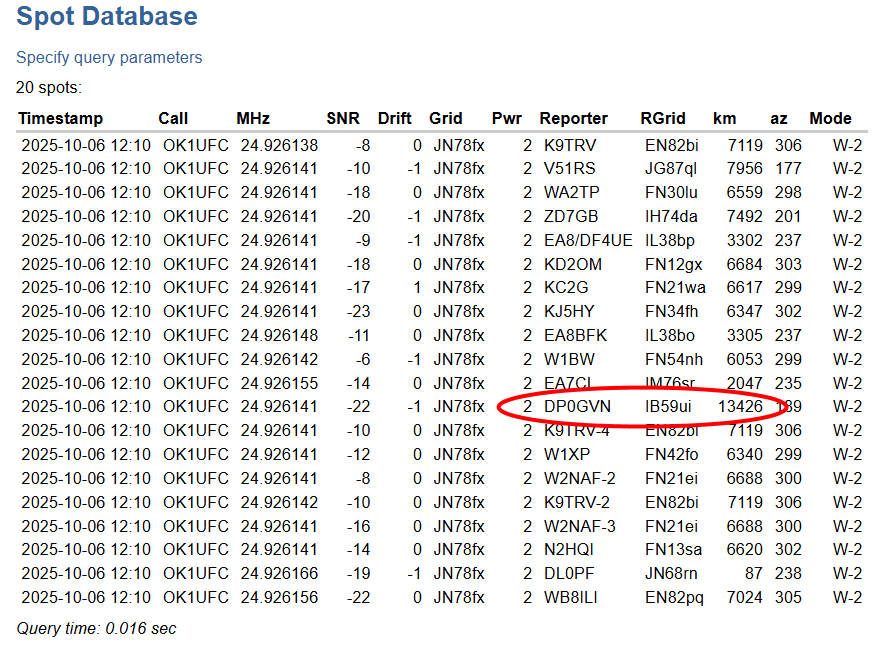

krátkovlnnému
vertikálu, který lze tunerem FC-40 vyladit na amatérských pásmech
od 3.5 do 28 MHz. Bohužel, na pásmu CB ani tohle rádio
nevysílá (zatím) a ani není schopné ladit tunerem anténu. Rádio je
však schopné přijímat FM modulované signály. Je to velice citlivé
a velice odolné SDR zařízení. Našel jsem odvahu stisknout PTT
tlačítko stanice CB583. S-metr na FT-710 se dostal na doraz, ale
FT-710 byla schopna přijímat signál z CB583, která vysílala signál
do magnetky vedle. Mám tedy pro příjem připravené dvě další
stanice se 2 diametrálně odlišnými anténami.
2. června 2024 18:30 večer: Pracoval jsem s většinou
stanic na kroužku. Příjem jsem realizoval se zařízením FT-710,
reporty stanic se pohybovaly od S3 po S9+20 dB. Na zařízení CB583
jsem s malou anténou všechny stanice neslyšel.
A bylo rozhodnuto o používání standardního krátkovlnného
transceiveru. Ten však musí být rozšířen frekvenčně o možnost
vysílat na CB kmitočtech. A taky bylo rozhodnuto o změření prahové
citlivosti přijímačů, které mám v tomto okamžiku k dispozici.
Frekvenční rozšíření Yaesu FT-710
5. června 2024 odpoledne:
Provedl jsem frekvenční rozšíření transceiveru Yaesu FT-710.

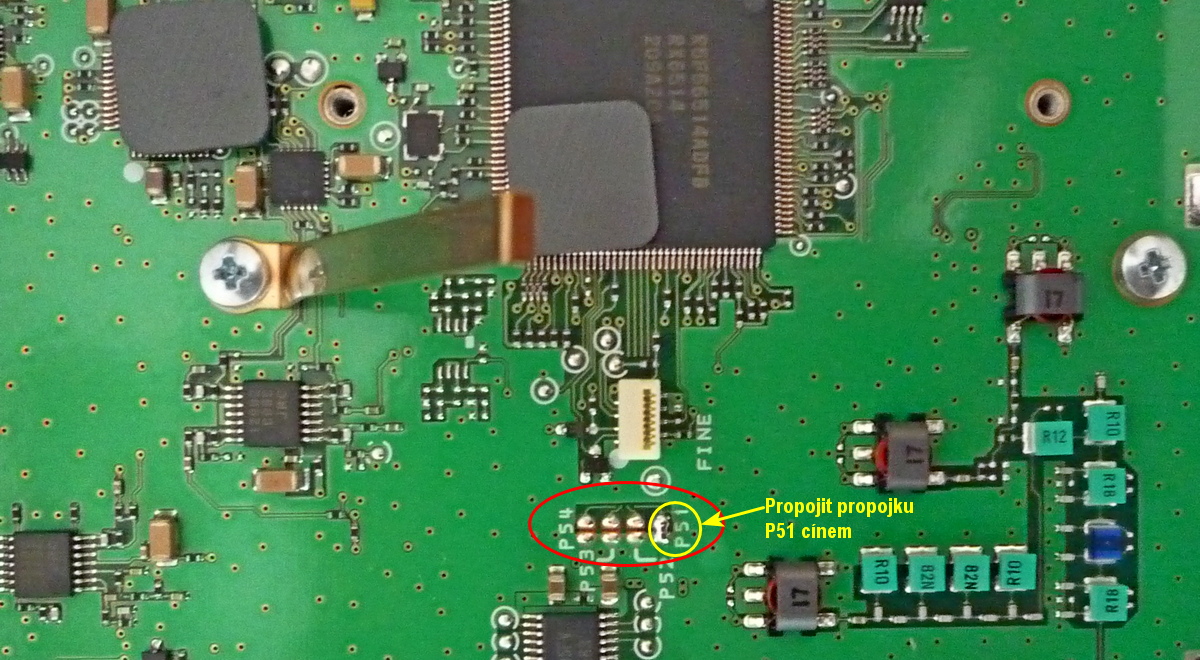

To muselo být v mém případě provedeno hardwarově, a to propojením
pájecích bodů propojky P51, která je poblíž procesoru pod spodním
krytem rádia.
Foto propojky je zde:
Rozšíření mě potrápilo, protože hned nefungovalo s mojí verzí
firmware a musel jsem provést upgrade firmware. Provedl jsem
postupně tyto kroky:
|
a) Stáhnout ze stránek Yaesu nový
firmware. Jen je zazipovaný a musí se dekomprimovat a
jednotlivé soubory se musí nakopírovat na SD kartu do adresáře
FT710. Můj upgrade obsahoval soubory zobrazené vpravo na
obrázku. |
 |
|
b) Provést upgrade podle
návodu
Yaesu v několika postupných krocích. |
|
|

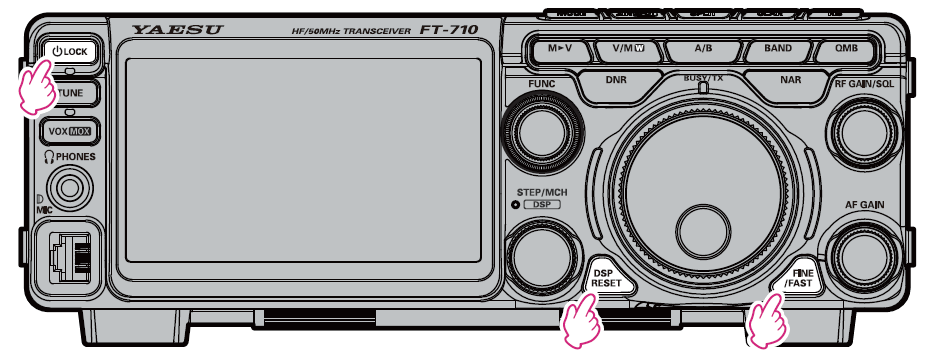

c) Provést úplný reset FT-710. To
se dělá od vypnutého TCVRu současným stisknutím tří tlačítek
(DSP RESET+FINE/FAST+ON/OFF): |
|
 |
| |
|
|

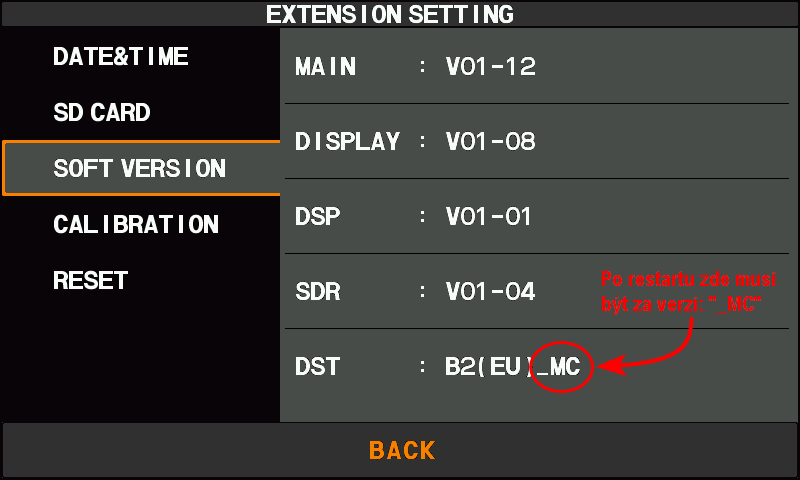

d) Po resetu zkontrolujeme, zda
máme tuto SW verzi a pokud bylo rádio rozšířeno, je za SW
verzí uvedeno:"_MC", obrázek vpravo.
e) Musíme (bohužel) znovu nastavit
všechna potřebná nastavení (od barev, kontrastu, podsvícení
displeje, přes všechna nastavení komunikačních rozhraní, přes
všechna nastavení úrovní, je toho dost), která používáme v
provozu. Můžeme si dát používané kanály do pamětí TCVRu:

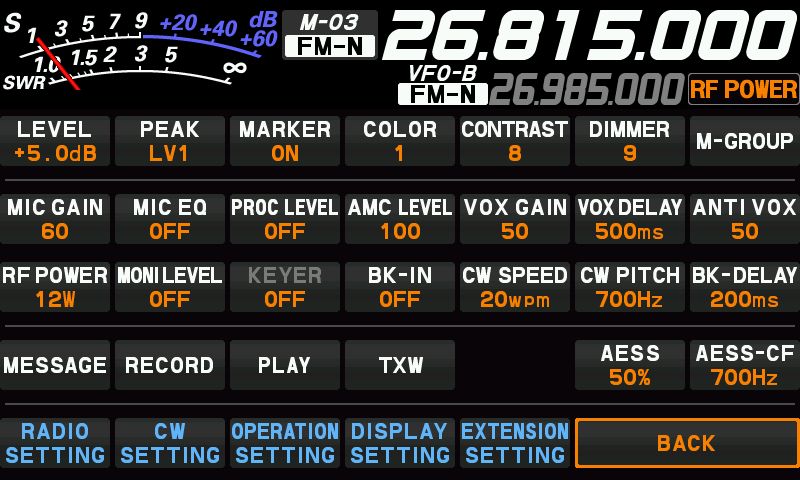

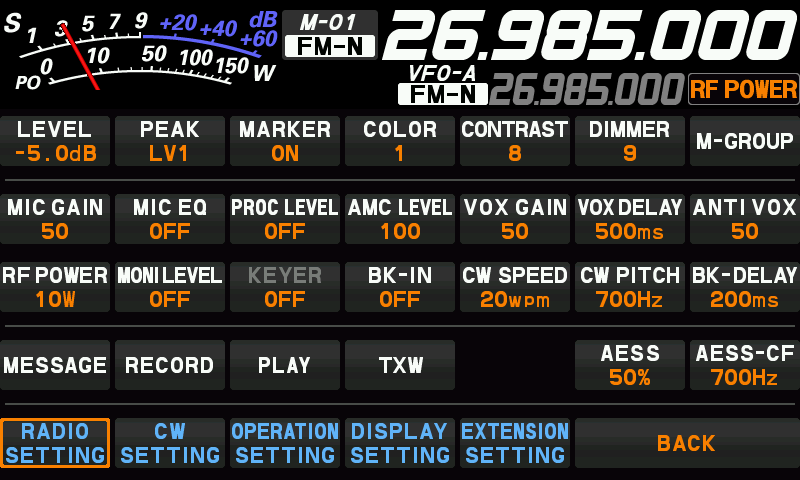

5. června 2024 18.30 večer: Výsledek se
dostavil. Zrealizoval jsem první spojení na kanále č. 3 (CB),
tj. na kmitočtu 26.985 MHz s téměř základním nastavením,
konkrétně MIC Gain: 50, dolní kmitočet FM: 400 Hz, horní
kmitočet: 3100 Hz, strmost filtrů 18 dB/oct. Použitá anténa:
KV vertikál
3.5 až 28 MHz laděná tunerem Yaesu FC-40, výstupní výkon:5
Wattů (méně nelze) VSWR po vyladění: 1. Parádička. |
 |
| |
|
|
 |
 |
| |
|
|
Měření prahových citlivostí na
CB kmitočtech
Měření citlivosti CB583 a Icom
IC-92D
Měření jsem provedl na generátoru
za stejných podmínek:
CTCSS: vypnuto;
modulační kmitočet: 1 kHz;
pracovní kmitočet: 26,985 MHz;
modulace: FM-N
úroveň upravena tak, aby S metr rádia slezl na cca polovinu
škály na rádiu

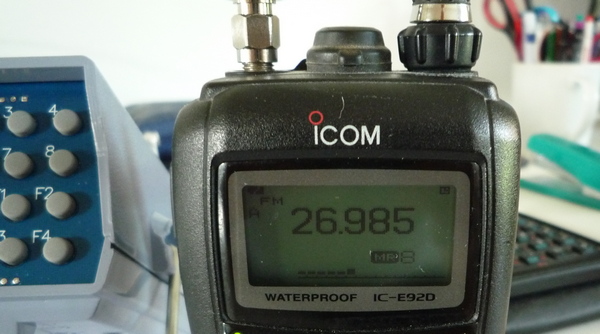

- viz pohled na Icom vpravo;
CB583mini: vypnutý atenuátor EMG |
 |
| |
|
|

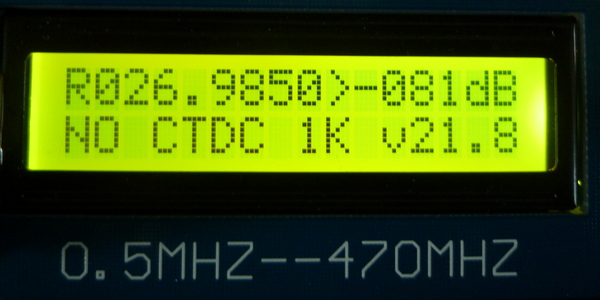

Měření na CB583 mini |

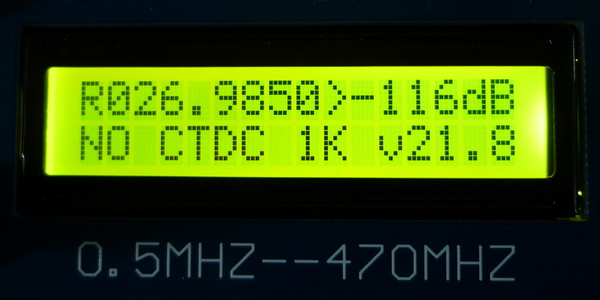

Měření na Icom IC-92D |
| |
|
|
 |
 |
|
|
|
|
Měření citlivosti FT-710 na CB
pásmu, modulace FM
Rozdíl v měření citlivosti u levné
CB stanice a starším superhetem v ručce mě nenechal v klidu.

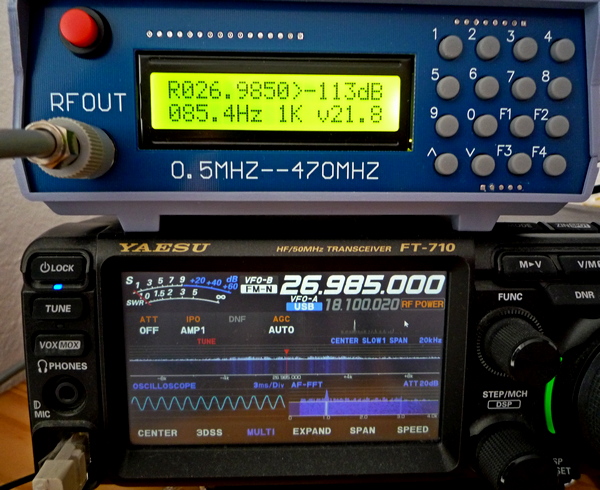

Byl prostě veliký. Proto jsem nainstaloval generátor k mému
nejodolnějšímu a nejnovějšímu rádiu pro KV, které mám, k Yaesu
FT-710. Zapojení generátoru a TCVRu vidíte na fotce vpravo.
Podmínky:

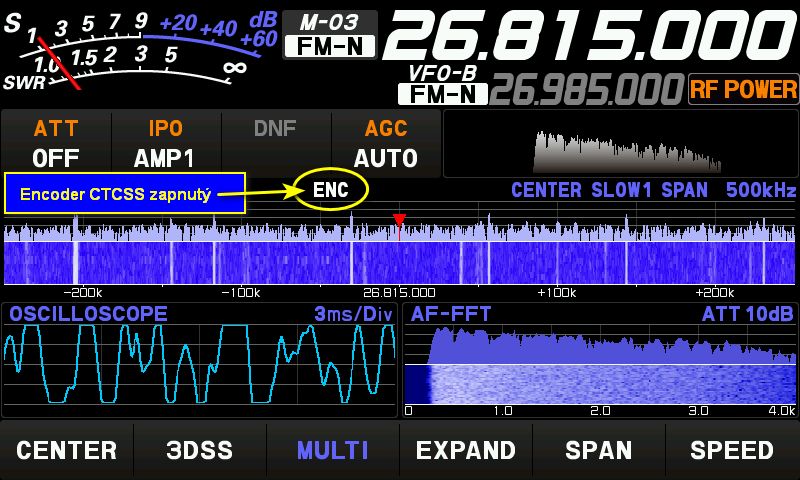

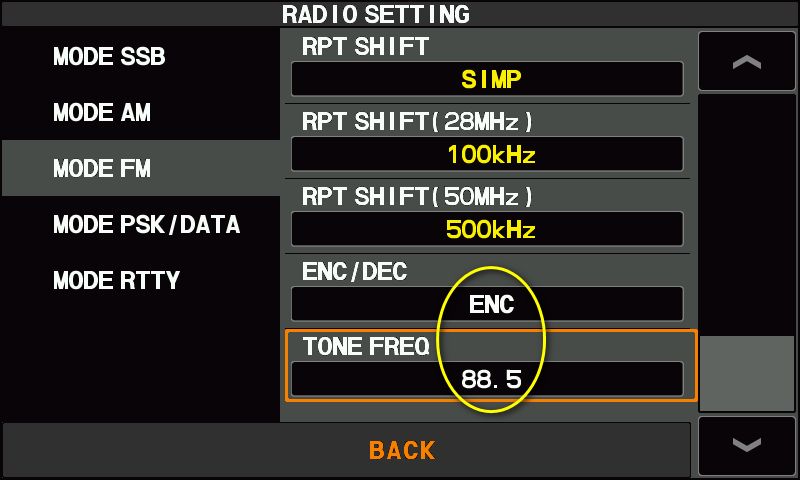

CTCSS: omylem zapnuto;
předzesilovač: AMP1, rádio umí řadit dva různé
předzesilovače, AMP1 a AMP2 a provoz bez předzesilovače;
atenuátor: OFF
modulační kmitočet: 1 kHz;
pracovní kmitočet: 26,985 MHz;
modulace: FM-N, úroveň opět upravena tak, aby
signál/šum (S/N) jsem subjektivně slyšel stejně, jako při
měření citlivosti Icom E92D nebo při měření na stanici CB583

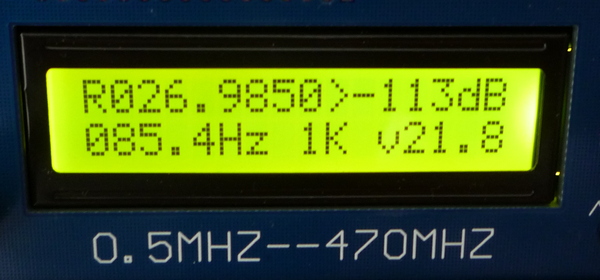

mini. Rádio Yaesu FT-710 přijímá takový signál při úrovni
generátoru -113 dB.

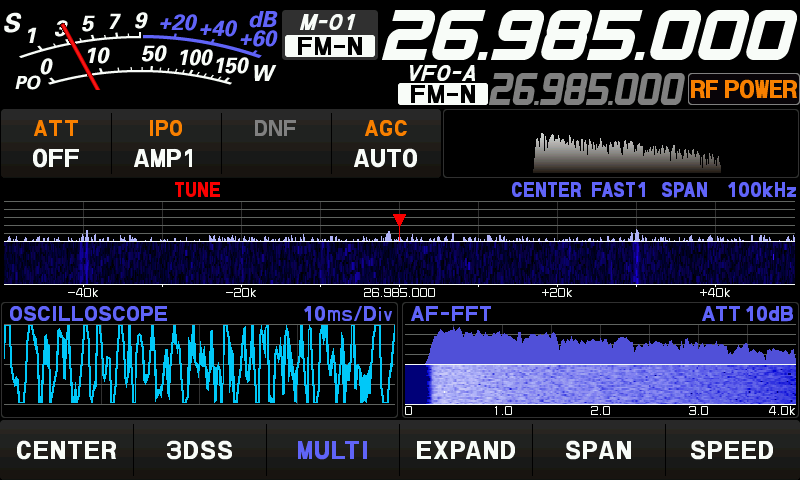

Na "osciloskopu" FT-710 si všimněte přijímané sinusovky, ve
spektru FFT nf si všimněte spektrální čáry modulačního
kmitočtu.
 |
 |
|
|
|
|

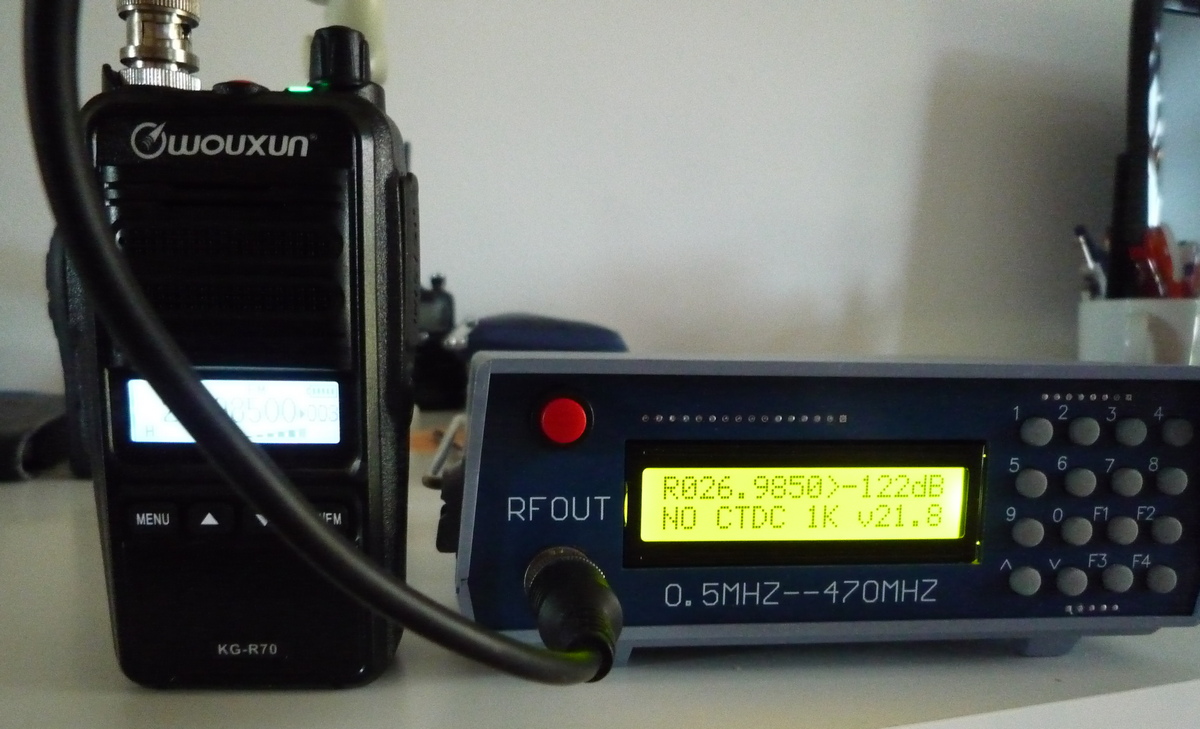

Měření citlivosti ručky Wouxun
KG-R70
datum měření: 12.8.2024
použitý generátor: viz foto vpravo,
byl použit stejný pro měření všech stanic;
modulační kmitočet: 1 kHz;
pracovní kmitočet: 26,985 MHz;
nastavení squelch: stupeň 2;
Zjištěné skutečnosti:
1. ručka Wouxun KG-R70 je extrémně
citlivá;
2. Squelch u KG-R70 nasazuje velmi hladce, po nastavení lze
přijímat i slabé signály v šumu.
|
|
|

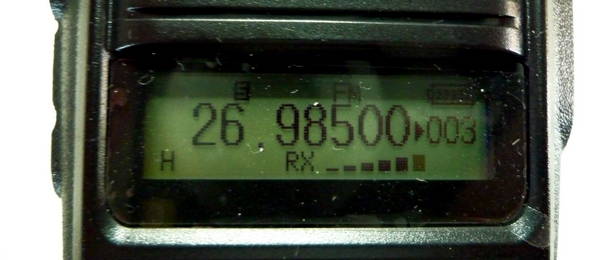

pohled na S - metr ručky: |

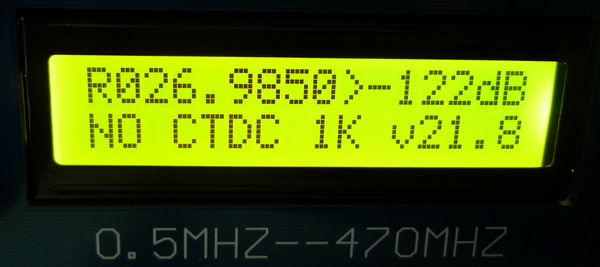

pohled na úroveň generátoru: |
|
|
|
|
 |
 |

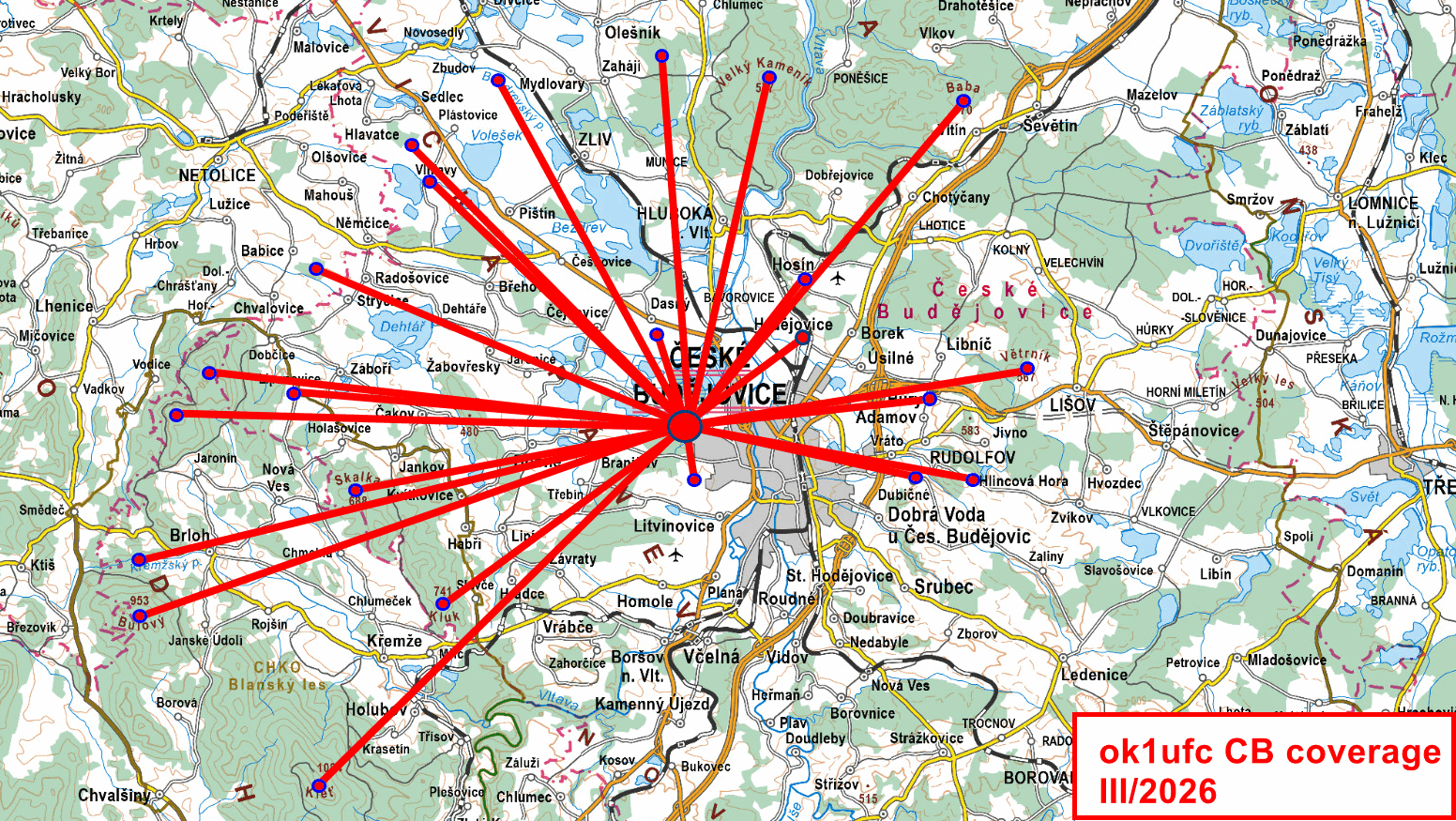

Výsledky prvních experimentů
29. června 2024: Od rozšíření rozsahu FT-710 jsem
zapínal rádio na CB kanálech téměř každý den. Těšil
jsem se z dobrého příjmu. Pouze následující drobnost
mi kazila radost. Tou drobností je funkcionalita umlčovače šumu na
FT-710. FT-710 umožňuje demodulaci FM signálů. V menu lze dokonce
nastavit pro FM rozdílnou funkcionalitu na točítku RF GAIN/SQL. A
to tak, že na módech SSB využívám RF GAIN a pouze na FM funkci
SQL. Algoritmus SQL je velmi slabým místem rádia při příjmu FM.
Knoflíkem lze sice nastavit umlčení šumu pod úroveň obvyklých
silnějších signálů. Bohužel, pro čitelné signály v šumu, které
bych v systému RS (a na škále používaného systému pro reporty RST:
5 - dokonale čitelné, 4 - čitelné, 3 - obtížně čitelné, 2 - občas
čitelné, 1 - nečitelné) klasifikoval jako RS = 33, se již
squelch zavírá a RX FT-710 nepřijímá. Mnohem starší rádia, jako je
Icom IC E92D nebo Icom 706 MK2g mají squelch lépe konstruovaný. I
signály s čitelností R = 2 squelch otevřou, signály lze sice občas
nebo obtížně číst, jsou slaboučké (S=1), ale v době klidu přijímač
neotravuje při příjmu FM poměrně silným šumem.
Srovnání přijímačů z hlediska citlivosti: Asi 15 let stará ručka Icom E92D je schopna s přibližně stejným
odstupem šumu přijímat signál o úrovni -116 dB, nová mobilka
Anytone CB583 mini potřebuje pro stejný výstup signál o úrovni -81
dB, tedy asi o 35 dB silnější.
Moderní a extrémně odolný RX Yaesu
FT-710 je jen nepatrně méně citlivý, než Icom E92D. Při úrovni
signálu z generátoru -116 dB je signál čitelný při zapnutém
předzesilovači AMP1, ale s větším
šumem, než u superhetu E92D. Při úrovni generátoru -113 dB je signál slyšitelný se
stejným šumovým pozadím. Ručka Wouxun KG-R70 prokázala výbornou
citlivost (nejcitlivější přijímač ze srovnávaných rádií). Z
použitých rádií je však nejméně odolná. FT-710 pracující 5 Watty
do antény 5/8 lambda tuto stanici v okolí domu spolehlivě zahltí,
Icom 92D však ve stejném místě signál stále přijímá. Ve
vzdálenosti 100 m od vysílače obě ručky spolehlivě detekují
signál.
Provoz s TCVRem Yaesu FT-710 na kanále CB, je parádní. Rádio je citlivé,
odolné, snadno se obsluhuje. Squelch by mohl pracovat lépe.
