Všeobecně
Popsaný jednoduchý filtr typu horní propust jsem narychlo spáchal poté, co mě doslova vypekly SAW filtry na vstupu přijímače v setupu pro LEO satelity. Dva filtry SAW mi odešly krátce po sobě (během týdne). U filtrů se nenápadně a plíživě začal zvyšovat průchozí útlum z výchozí hodnoty cca 1.8 dB až na hodnoty 6 až 10 dB. Příčinu degradace jsem nezjistil, ale stalo se to v prostředí s vysokou relativní vlhkostí, ale také se stejně polarizovanou RX a TX anténou v blízkosti sebe.
Požadavky
Průchozí útlum na pracovním kmitočtu (435 MHz): do 0.5 dB
Útlum na kmitočtu TX (144 až 146 MHz): nad 50 dB
Jmenovitá impedance na vstupu: 50 Ohm
Konstrukce: do malého boxu s SMA konektory
Instalace: na vstup LNA s MMIC typu PGA-103+, SPF 5189, TQP3M9009,
TQP3M9037, atd.
Řešení: SW Elsie

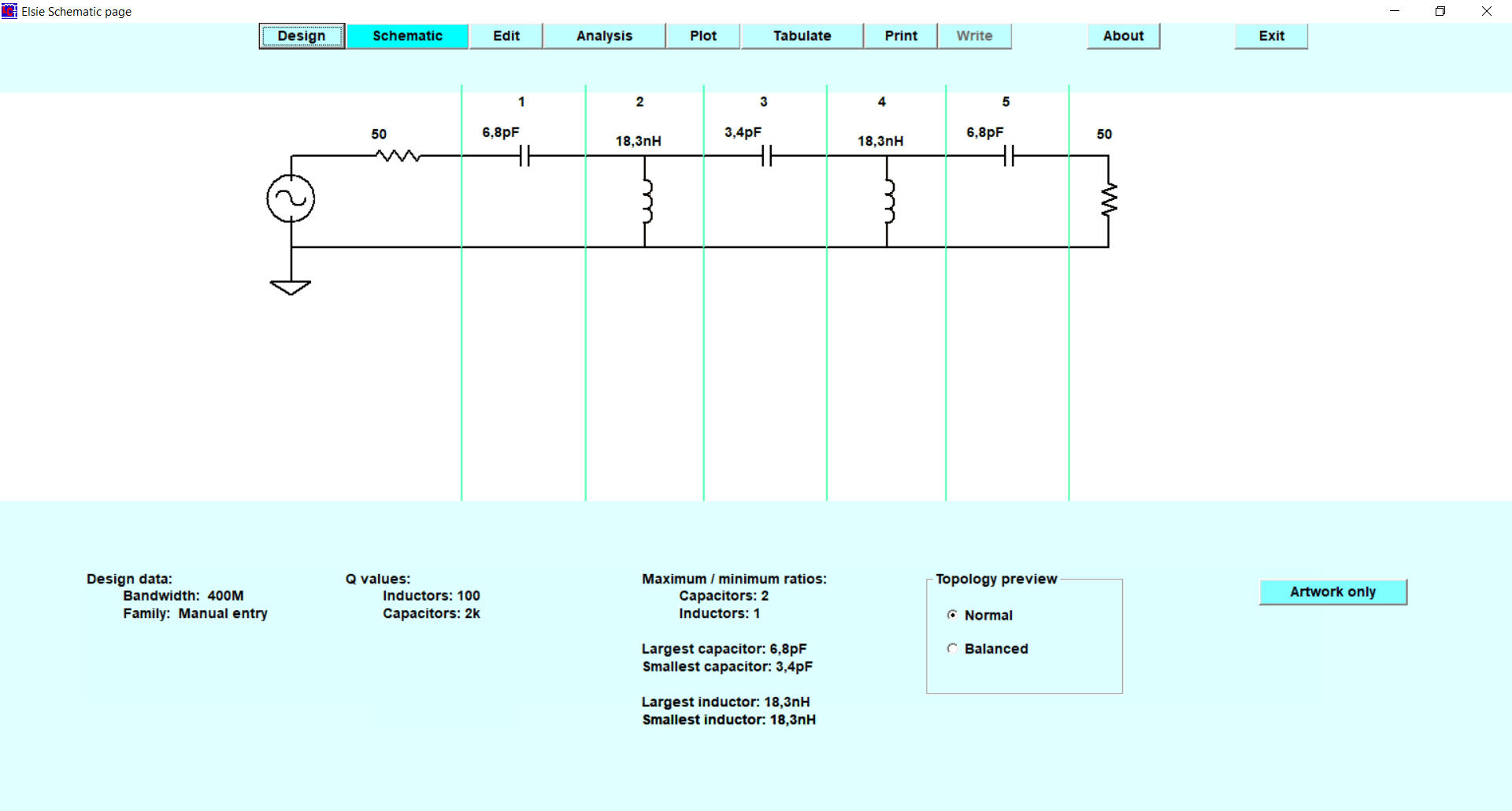

Navržené schéma a vypočtená charakteristika:
Realizace a měření:

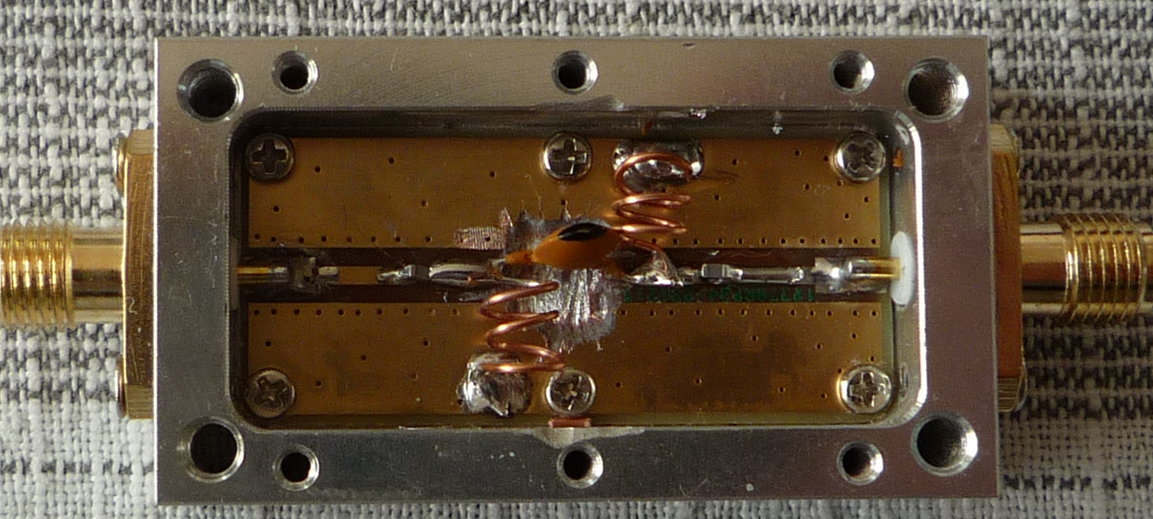

Filtr byl instalován do starého boxu s konektory SMA (původně
násobička kmitočtu Analog Devices). Staré kondenzátory byly vypájeny,
násobička (uprostřed boxu) odfrézována ruční frézkou, nové kapacity C1 a
C3 byly zapájené místo původních, jako C2 jsem použil vývodový, abych
překlenul chybějící vedení. Indukčnosti byly zhotovené z Cu holého drátu.
|
|
|
|
|
Závěry:
1. Filtr se osvědčil. Do RX neproniká signál z vysílače ani při nepatrně
vzdálených anténách RX a TX stejné polarizace. Při příjmu se na SDR
Console nezvedne ani náznakem šumový práh po zaklíčování vysílače s plným
výkonem.

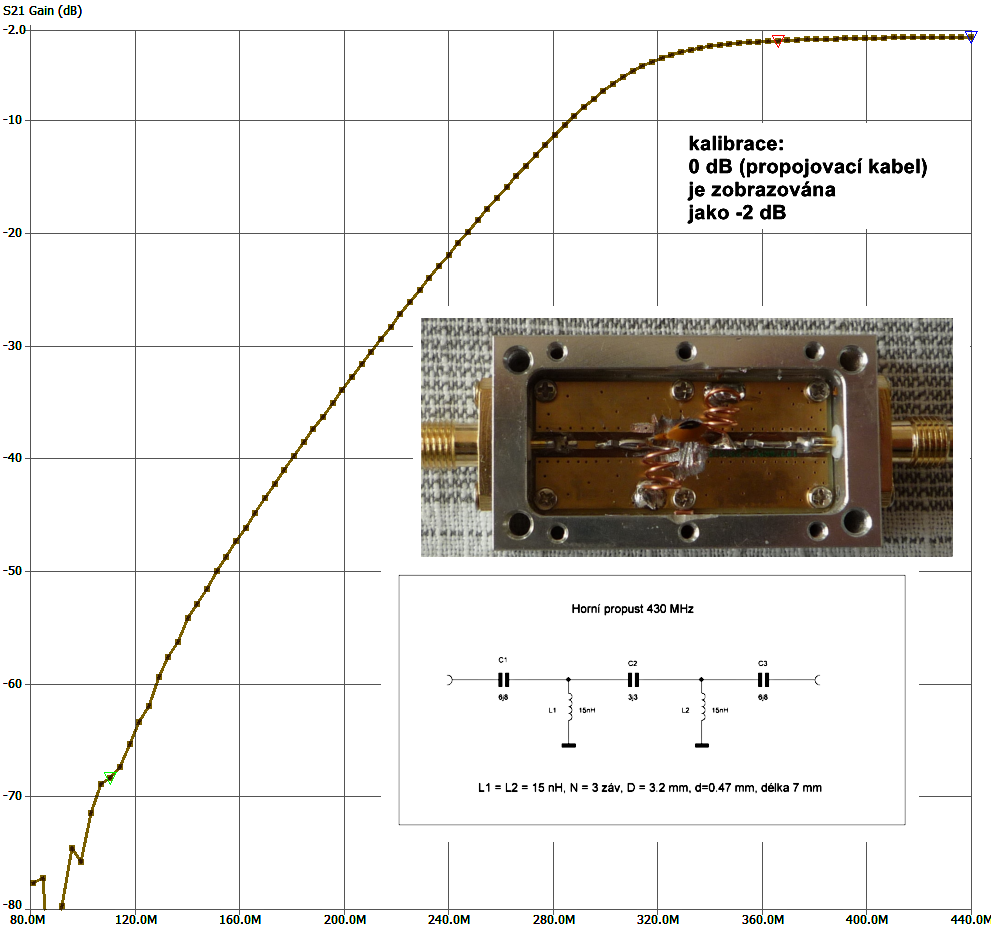

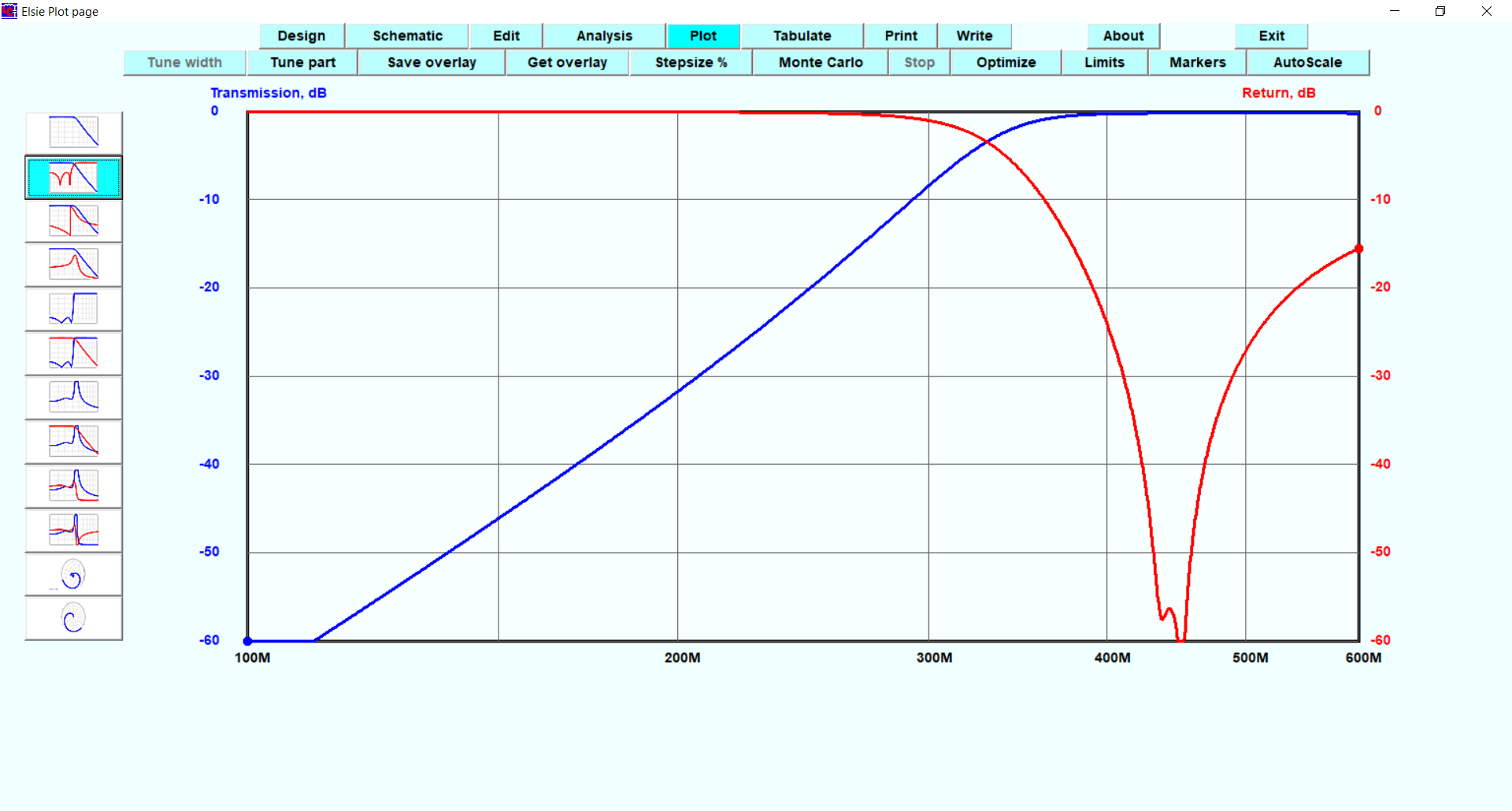

2. Všimněte si vypočtené charakteristiky (okno Elsie, Plot Page - modrá
čára) a naměřené charakteristiky (okno nanoVNA, charakteristika S21).
Výsledek odpovídá návrhu.
