Všeobecně

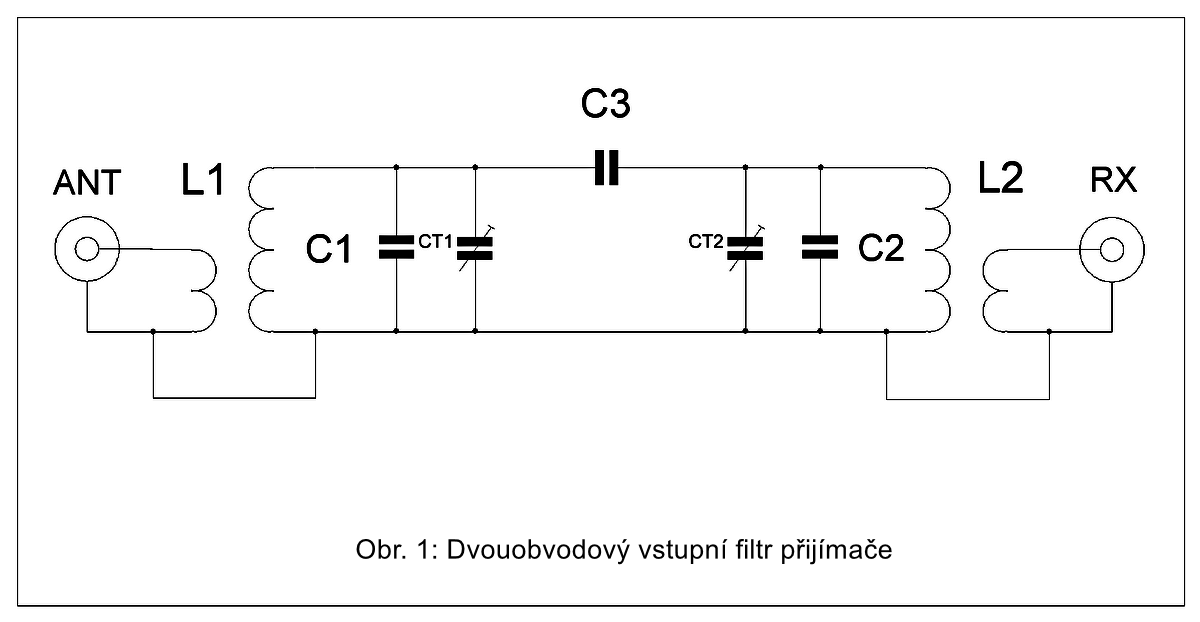

Občas se vyskytne potřeba zamezit vstupu nežádoucích silných signálů u přijímače na amatérských pásmech. Jedním z možných řešení je použít na vstupu RX pásmové filtry. S oblibou používám déle než 40 let dvouobvodový pásmový filtr:

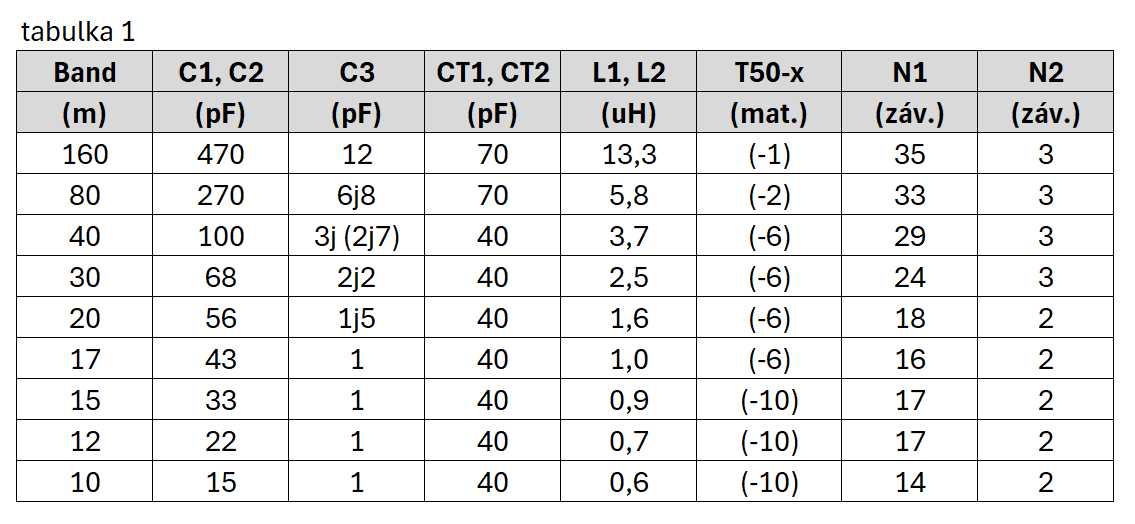

Když jsem tento filtr vyráběl opět po mnoha letech, použil jsem moderní SMD kondenzátory, SMD trimry a vinuté indukčnosti na jádrech Amidon o velikosti T50-x (x značí materiál jádra). Hodnoty součástí (kapacity, indukčnosti, materiál jádra, počty závitů) pro každé pásmo uvádím v tabulce 1:

Pro svou poslední realizaci jsem návrh filtru zcela převzal z webu Mika Maiorana, KU4QO (The Toroid King). Popis dvouobvodového filtru lze stáhnout zde, popis tříobvodového filtru zde. V eshopu Mika Maiorana jsem rovněž nakoupil všechna toroidní jádra. Nejen pro stavbu těchto filtrů.

Dvouobvodové filtry lze rovněž koupit jako stavebnici. Velmi hezké provedení jsem viděl na webu QRP Labs. QRP Labs dvouobvodové filtry byly navržené s použitím toroidů Amidon rozměrů T37-x (číslo 37 znamená vnější průměr toroidu 0.37 palce). Návod na sestavení filtru ze stavebnice QRP Labs lze stáhnout zde. Stavebnice filtru pro jedno pásmo stojí USD 4.9, sada pro 10 pásem stojí USD 49.
