Všeobecně

Jedná se o staré známé zapojení preselektoru. Provedení, které používá ladění kapacitní diodou a VF transformátorů Coilcraft jsem viděl popsané naposledy v QST 04/2025.

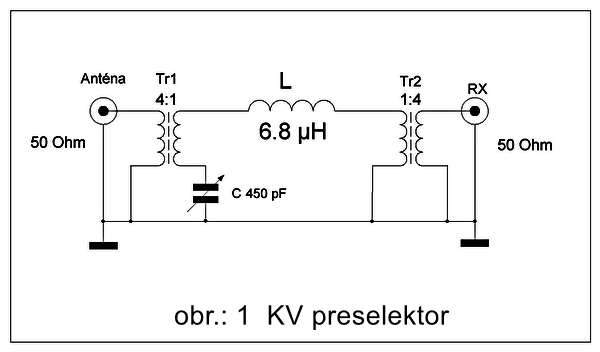

Zcela původní zapojení (obr. 1) využívalo k vyladění otočného vzduchového kondenzátoru s kapacitou C = 450 až 500 pF určeného k ladění AM rozhlasových přijímačů.

Modifikované zapojení využívá k ladění kapacitní diodu s vysokou kapacitou. Oblíbený typ diody je Toshiba 1SV149, datasheet zde. Dioda se vyznačuje ladicím rozsahem od cca 20 až 30 pF při napětí 8V do 430 - 540 pF při napětí cca 1V.

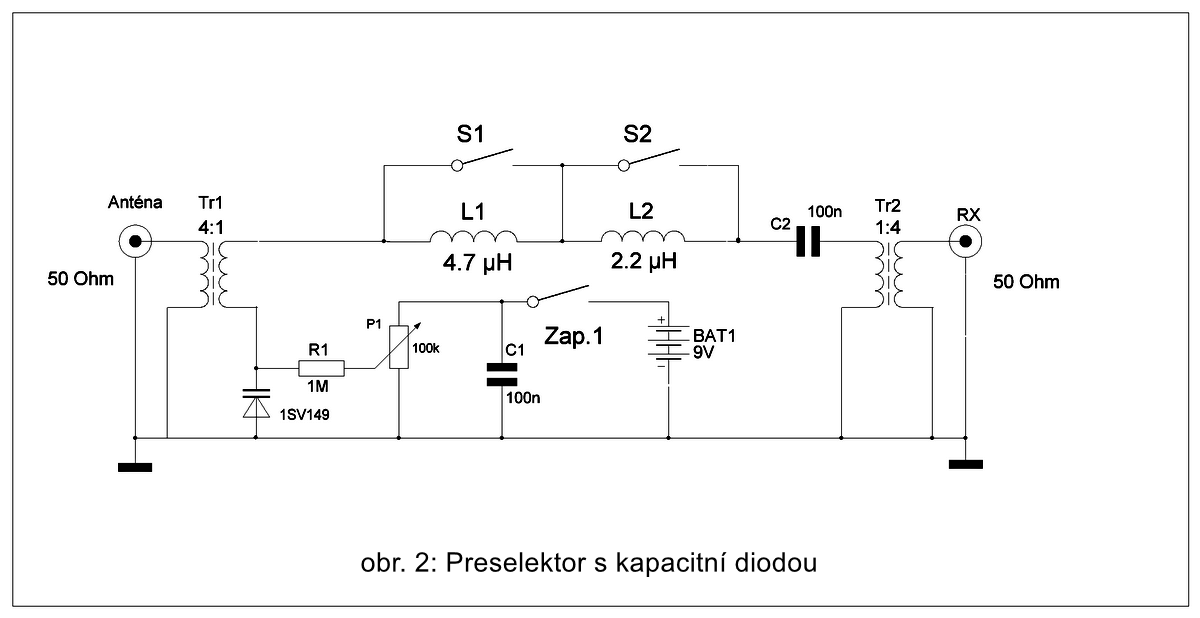

Modifikované schéma zapojení (obr. 2) využívá stejného principu. Preselektor je určen pro použití s anténami napájenými koaxiálním kabelem (Z = 50 Ohm) a s přijímači navrženými rovněž pro stejnou hodnotu vstupní impedance. Vlastní ladění využívá principu sériového LC obvodu. Sériový LC obvod má nízkou impedamci při vyladění do rezonance. Mimo rezonanční kmitočet jeho impedance roste. Abychom využili vlastností jednoduchého LC obvodu, který tvoří indukčnosti v provedení na SMD a kapacitní dioda s jakostí Q = 150 - 200, je na vstupu vf transformátor Coilcraft WB4-6L. Výhodou je, že za trochu peněz českých koupíme hotový a funkční transformátor v miniaturním provedení. Tento transformátor nám transformuje vstupní impedanci v poměru cca 4:1 na nízkou hodnotu. Na výstupu za sériovým LC obvodem je druhý transformátor, kterým transformujeme impedanci v poměru 1:4. WB9LVI použil pro sériový LC obvod stejný varikap 1SV149, stejné transformátory a indukčnost 6.8 mikroH. S použitými součástkami preselektor ladí od 160 m do 20 m. Já jsem realizoval preselektor s dělenou indukčností. Výslednou indukčnost v sériovém zapojení mám rovněž kolem 6.8 mikroH, ale pomocí spínačů (v mém případě propojek na desce spojů) lze nastavit hodnotu indukčnosti snížit na L1 = 4.7 mikroH nebo L2 = 2.2 mikroH, případně zkratovat obě indukčnosti L1 a L2 a varikapem ladit jen indukčnosti transformátorů. Indukčnosti L1 a L2 jsou v SMD provedení, například Coilcraft Filter Inductor 1812FS series s magnetickým stíněním. Touto modifikací si rozšíříme rozsah ladění směrem k vyšším pásmům, pokud na nich z nějakého důvodu náš RX toto zařízení vyžaduje.

Napětí pro napájení varikapu je z baterie 9V. Přestože je baterie zatížena odběrem jen několika mikroA, mám mezi baterií a ladicím potenciometrem vypínač (Zap.1).

Preselektor se hodí pro vylepšení odolnosti přijímačů, které mají nedobře nebo příliš jednoduše provedené vstupní obvody a nevalnou odolnost. Já jsem tento preselektor nedávno znovu postavil k vylepšení vlastností jednoduchého přijímače pro monitorování WSPR provozu.
