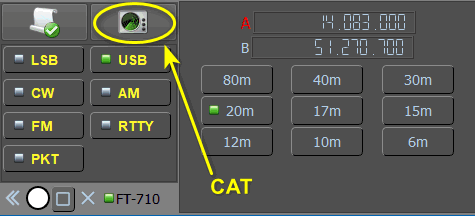

Protože je program MixW verze 4 na světě o něco déle, než mé rádio Yaesu FT-710, nebylo pro tento typ rádia ovládání k dispozici. Pokud vlevo dole (viz panel vedle) vidíte nápis FT-710, pak se jedná jen o mé označení. Ve skutečnosti jsem použil protokol, který je určený pro řízení rádia Yaesu FT-991. Protokol CAT umožňuje přepínat pásma (lze si je vybrat s ohledem na možnosti TRXu a antény) a druhy provozu. CAT se nastavuje po kliknutí na tlačítko s ikonou v levém žlutém oválu.

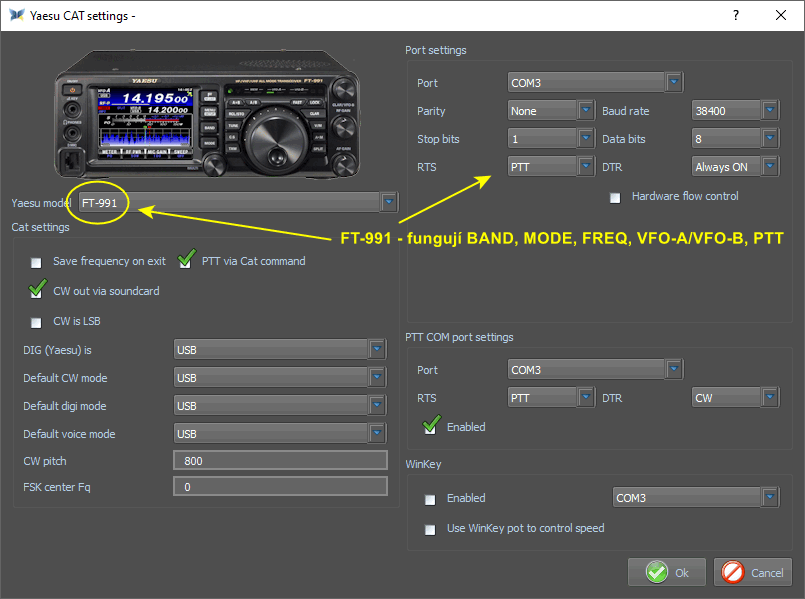

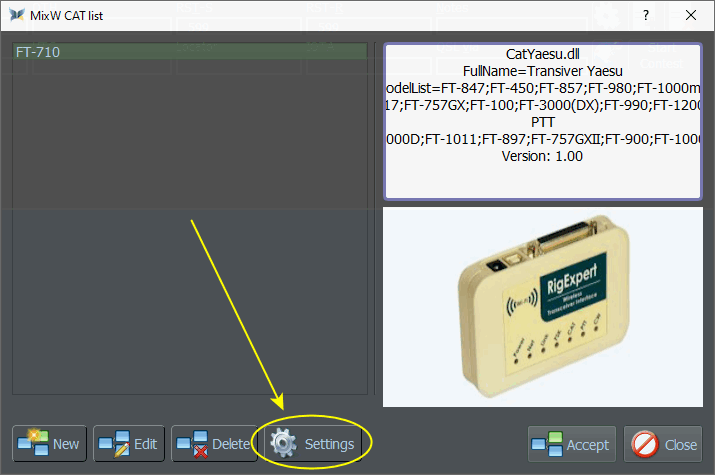

Proklikáme se (obrázky dole) až k Yaesu CAT settings, nastavíme Yaesu model FT-991, komunikační port (použil jsem COM3, Windows nabízí COM3 a COM4), paritu, baud rate, počty datových bitů a stop bitů. Nezapomeneme nastavit PTT pomocí signálu RTS na stejném portu (viz obrázek dole vpravo).

Nyní jsou program a rádio připravené ke vzájemné spolupráci.

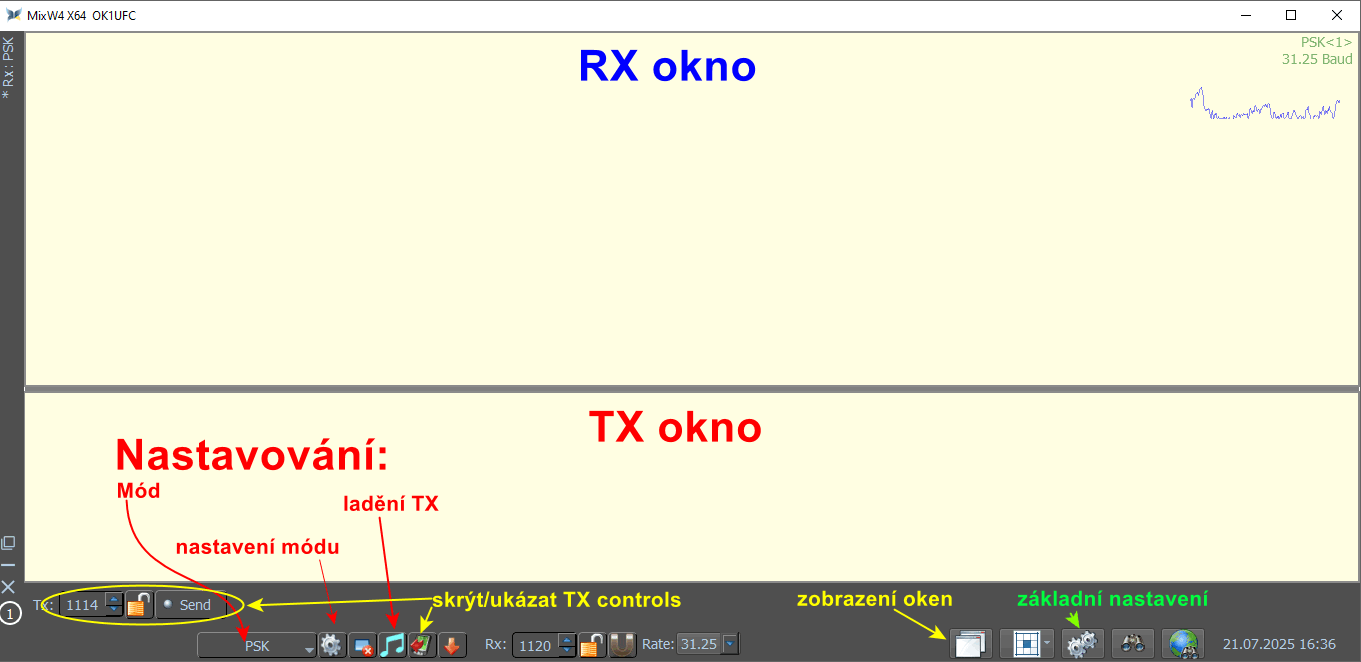

Základní nastavovací prvky pro program a pro konkrétní mód jsou přístupné dole na okně RX/TX:

Vlevo dole je tlačítko, kterým lze bezprostředně řídit TX nebo RX transceiveru. Pod tímto tlačítkem vlevo (ke středu okna) je menu pro výběr požadovaného digitálního módu (na obrázku PSK), ikona ozubeného kolečka pro nastavení módu (tam najdete i prvek základního atenuátoru TX signálu pro nastavení hodnoty ALC při vysílání), tlačítko na mazání RX okna (nepoužívám, instrukce je i v kontextovém menu okna, kliknout pravým tlačítkem) a tlačítko (noty) pro zapnutí ladicího tónu TX (otevře malé okno s tlačítkem pro ukončení ladění a s několika řídícími prvky).
Více ke středu jsou prvky pro nastavení RX, uzamčení kmitočtu RX, prvek pro nastavení baudové rychlosti digimódu a další věci.
Úplně vpravo je sada tlačítek pro nastavování programu MixW. Zleva: tlačítko, kterým se spustí menu se zobrazovanými okna (nevyužívám všechna okna). Následuje tlačítko pro práci s layoutem zobrazení, tlačítko s ozubenými kolečky (otevře se menu pro nastavení personálních dat, tj. značky, jména, lokátoru, apod., a tlačítka pro ostatní nastavení programu, makra, logování, barvy textů, atd.)
