OK1UFC: Synchronní ladění RX a TX rádia  Adalm Pluto poslední úprava 2025, založeno v roce 2022


Synchronní ladění od roku 2025

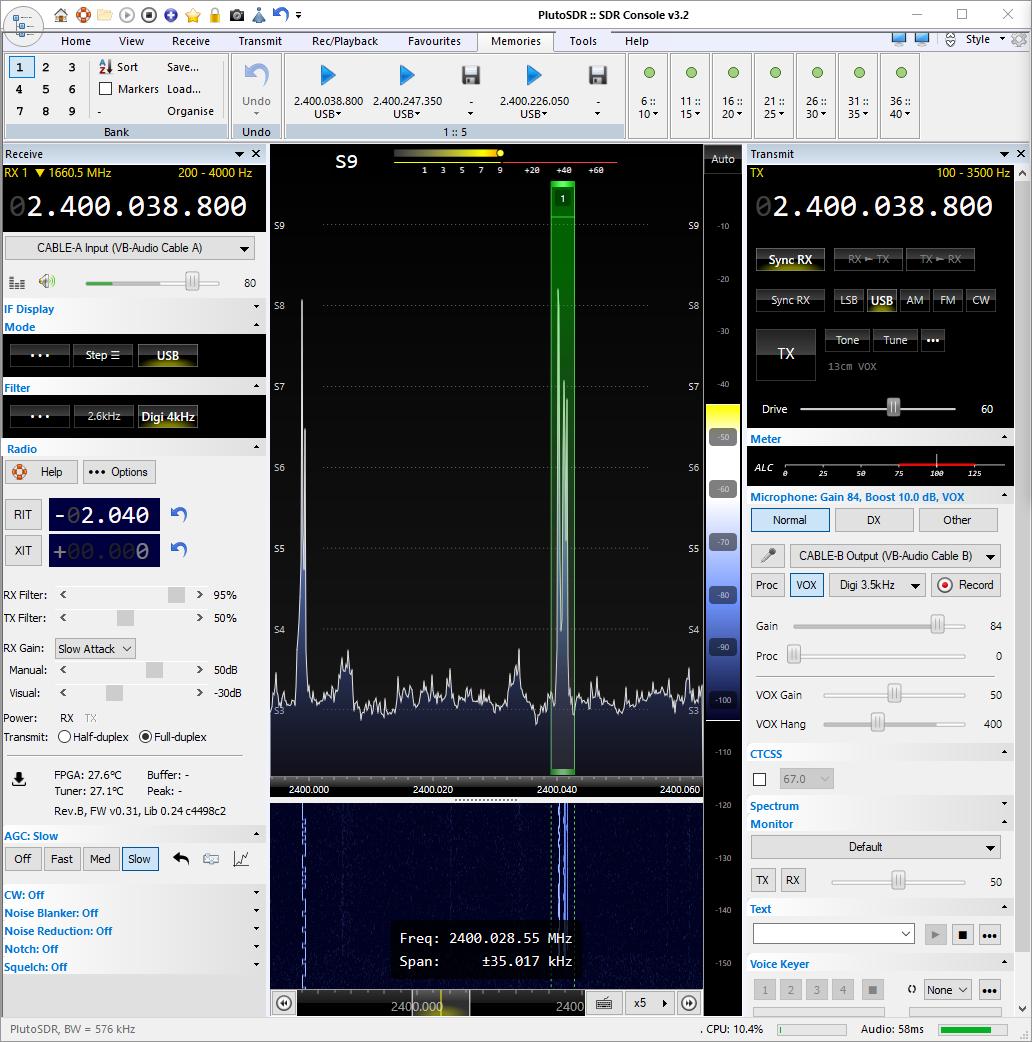

V roce 2024 jsem opustil níže popsaný konvertor a začal jsem používat nový, který v panelech SDR Console zobrazuje a synchronně ladí kmitočet TX. Konverzní kmitočet se od původního liší a panel SDR Console vypadá takto:

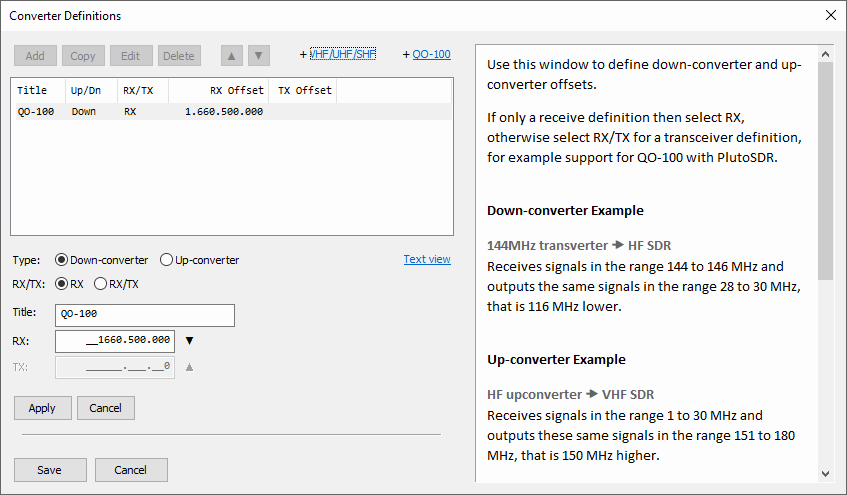

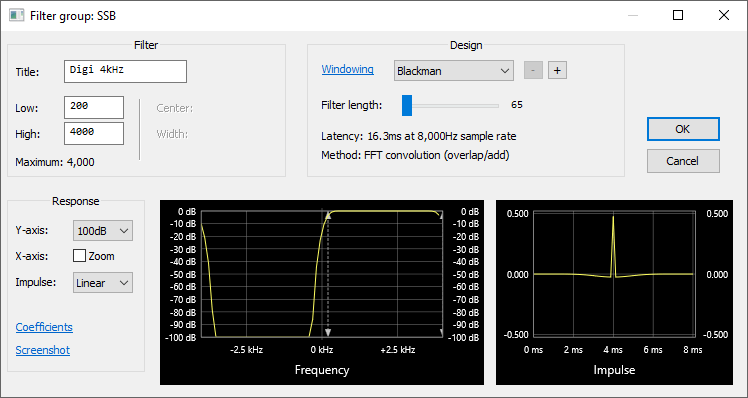

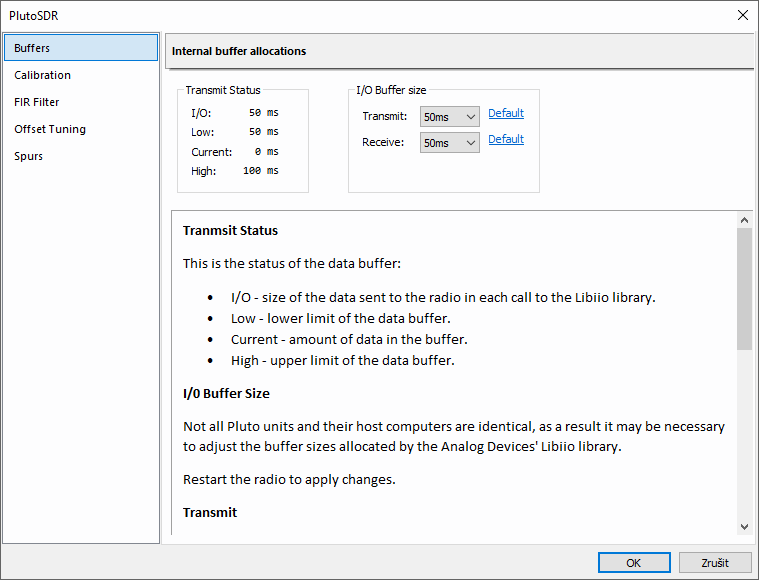

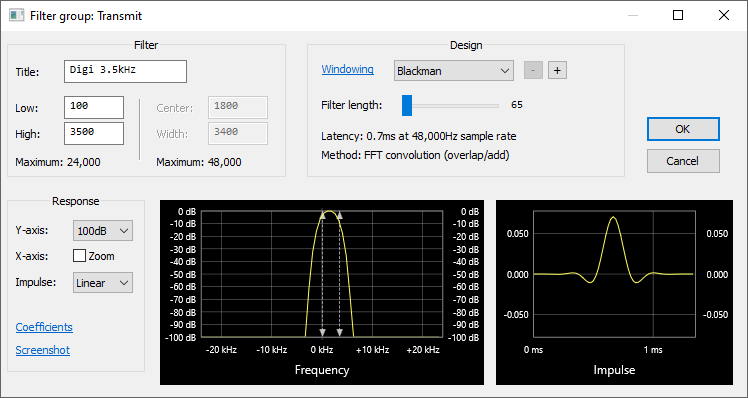

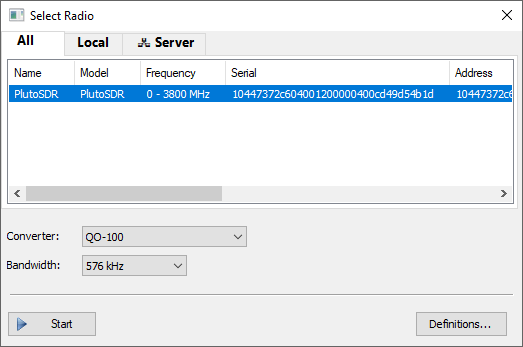

Nastavení SDR Console je zřejmé z panelu. Některé prvky se nastavují v dialogových oknech. Nastavení Select Radio, Radio Definitions, Convertor Definitions a filtrů pro RX a TX mám provedeno takto:










Původní způsob z roku 2022

Synchronní ladění RX a TX

SDR Console umožňuje synchronní ladění RX a TX při duplexním provozu TCVRu Adalm Pluto.

Nastavení pro QO-100, transponder NB

Začátek NB transpondéru: 10 489.500 MHz
RX IF (můj setup):                     800.000 MHz pro začátek NB
TX IF (můj setup):                  2 400.000 MHz pro začátek NB (vysílací kmitočet pro uplink)

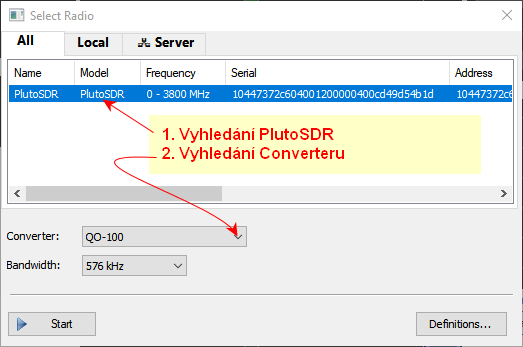

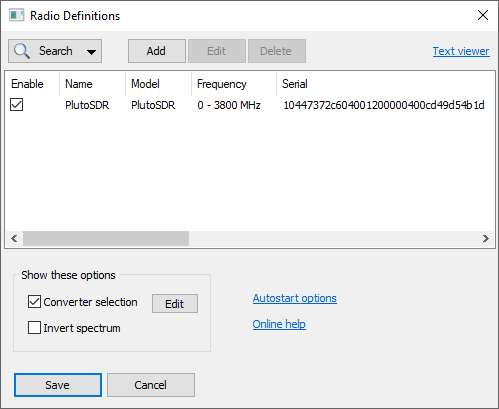

Je nutné nastavit Radio a Definitions v SDR Console - viz obrázek vpravo a dole:

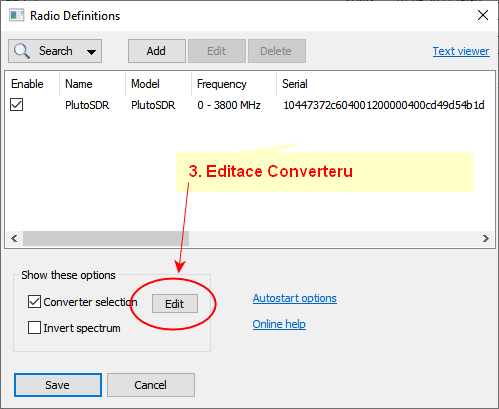

1. Zaškrtnout Converter Selection
2. Kliknout Edit

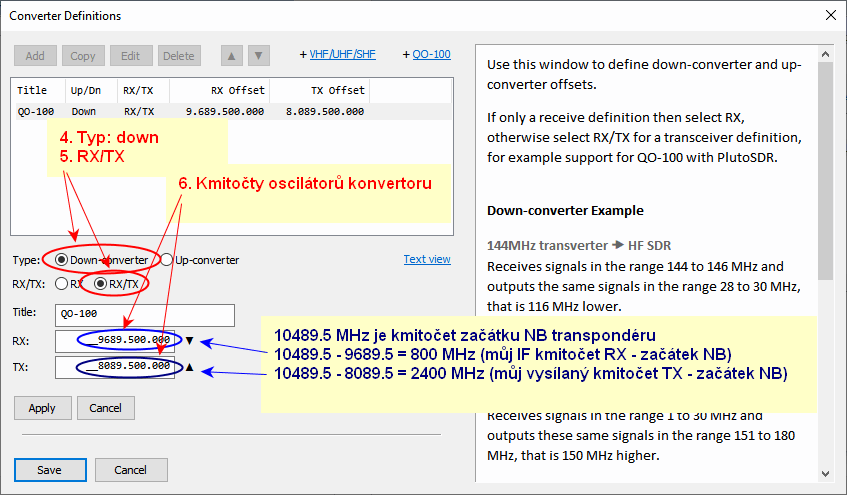

3. Nastavit Down Converter
4. Nastavit RX/TX
5. Nastavit konverzní kmitočty

RX = 10489.500 - IF RX = 10489.500 -   800 = 9689.500 MHz
TX = 10489.500 - IF TX  = 10489.500 - 2400 = 8089.500 MHz








Ladění

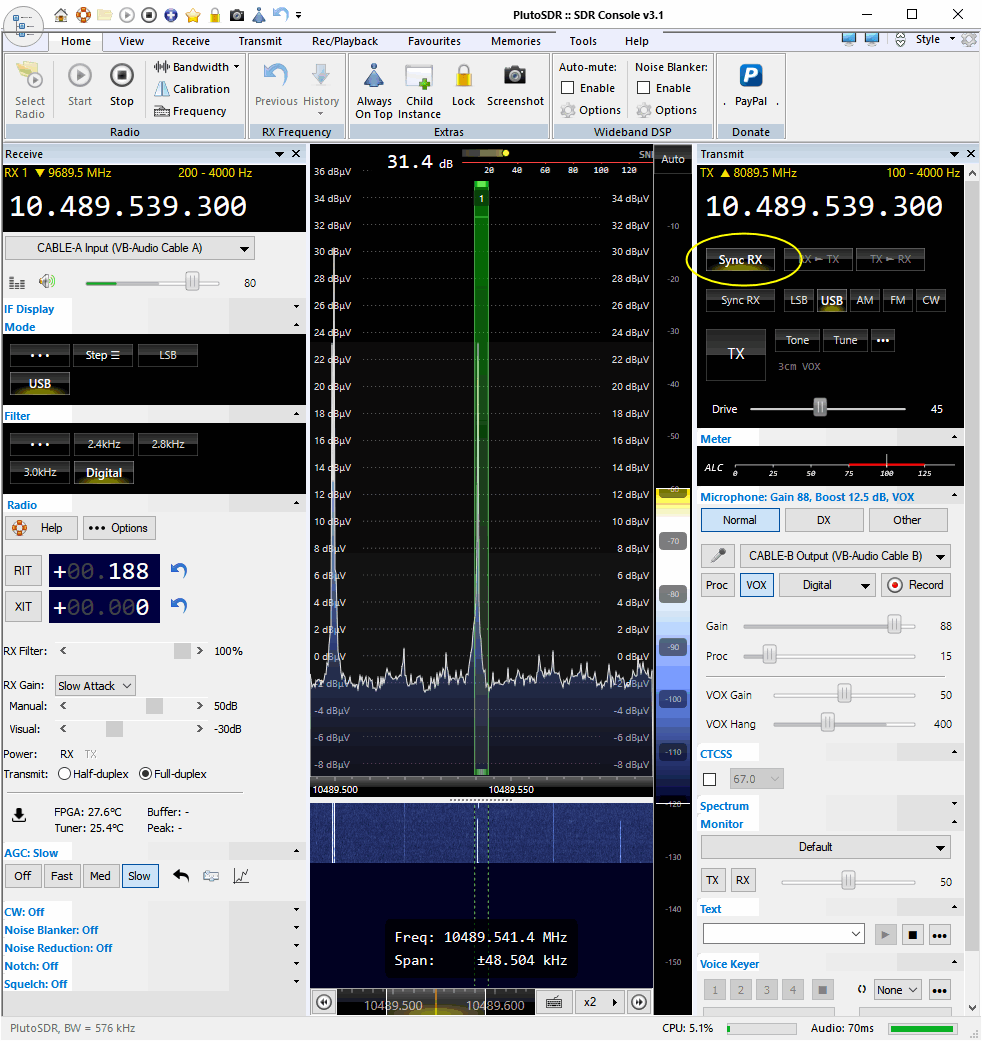

Je třeba na SDR Console nastavit kmitočet RX a TX na 10.489.500.000 a zapnout Sync RX (první obrázek). Následně SDR Console ladí Pluto synchronně, ať ladíme na RX nebo TX panelu nebo ve spektru SDR Console. Oba panely ukazují shodný kmitočet.

   TU 73, Mira, ok1ufc
