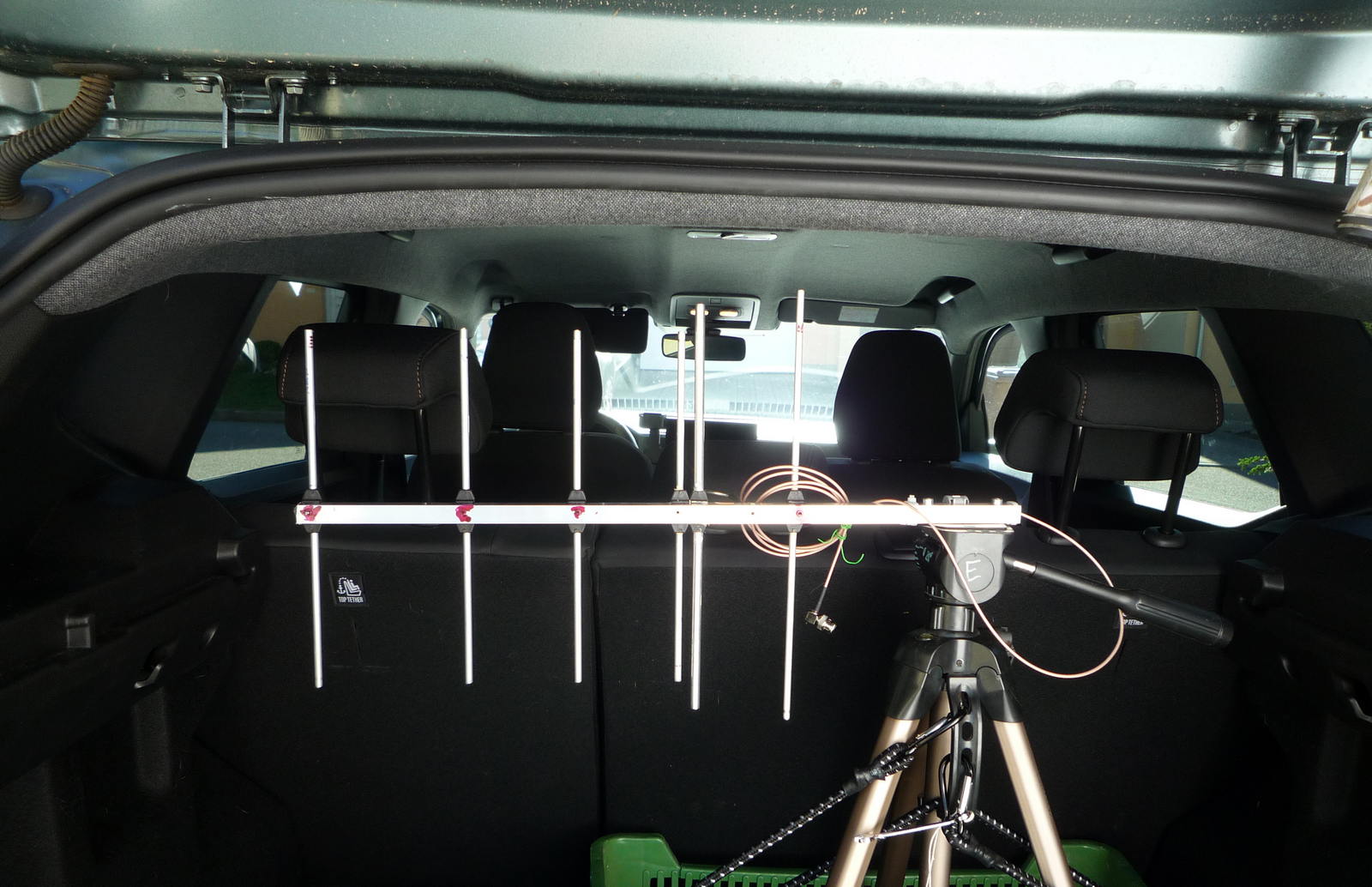

Všeobecně Zde popsanou anténu si děláte pouze v případě, že si si chcete anténu vyrobit vlastníma rukama, něco se u toho naučit nebo si něco vyzkoušet. Jinak to nedává smysl. V mém případě se jedná o malou anténu s délkou ráhna 390 mm od reflektoru k poslednímu direktoru. Jedná se o derivát, který vznikl současně s vývojem UHF antény dlouhé 1 m.   O anténě I. Předem stanovená kritéria 1. Délka ráhna: do 400 mm 2. Zisk: cca 6 - 7 dBd 3. F/B: cca 12 dB 4. DE: jednoduchý dipól 5. Z = 50 Ohm (impedance na svorkách). Seřízení impedance polohou DE a polohou D1. 6. VSWR musí být menší než 1.5 v rozmezí kmitočtů 432 MHz až 446 MHz. 7. Anténa musí zajít do kufru osobního automobilu, a to společně se stojícím stativem (složené nohy) - viz foto vpravo. II. Požadované konstrukční provedení   1. Montáž za reflektorem (používám 2 šrouby M5), možnost přišroubování lišty Vixen, pokud je použit rotátor AZ/EL. 2. Materiál: AL trubky Alupa, průměr 6 mm, DE průměr 8 mm, montážní plastové prvky OK5IM pro ráhno jekl 15 mm a trubky průměr 6 mm. 3. Montáž prvků šroubkem M2.5 skrz plastový držák a ráhno (vodivé spojení) nebo lepením prvku do plastového držáku a lepením držáku na ráhno (izolované). Vodivé spojení vyžaduje přesnější výrobu délky prvku a díra musí být pokud možno přesně ve středu (jinak není možné dodržet vyzařovací diagram a impedanci na svorkách). Izolované spojení je náročnější na čas (zaschnutí lepidla), ale řešení má menší nároky na přesnost a symetrii prvku.     III. Ostatní specifické požadavky Navržené geometrické rozměry musí být v souladu s výpočtem MININEC (MMANA) v klíčových parametrech (minima hlavního laloku při měření ve vzdálenosti 100 lambda, tj. vyzařovací úhel při vertikální polarizaci, impedance na svorkách a F/B).
Rozměry antény a poznámky ke konstrukci Rozměry prvků jsou uvedené v Tabulce 1 (viz vpravo). Poloha prvku je měřená směrem od reflektoru. V Tabulce 1 je uvedena tzv. kumulativní vzdálenost. Poslední direktor D4 je vzdálen 390 mm od reflektoru. Materiál prvků R, D1, D2, ... D8: AL trubka, průměr 6 mm Montáž prvků R, D1, D2, ... D8: s použitím plastových držáků OK5IM pro jekl 15.

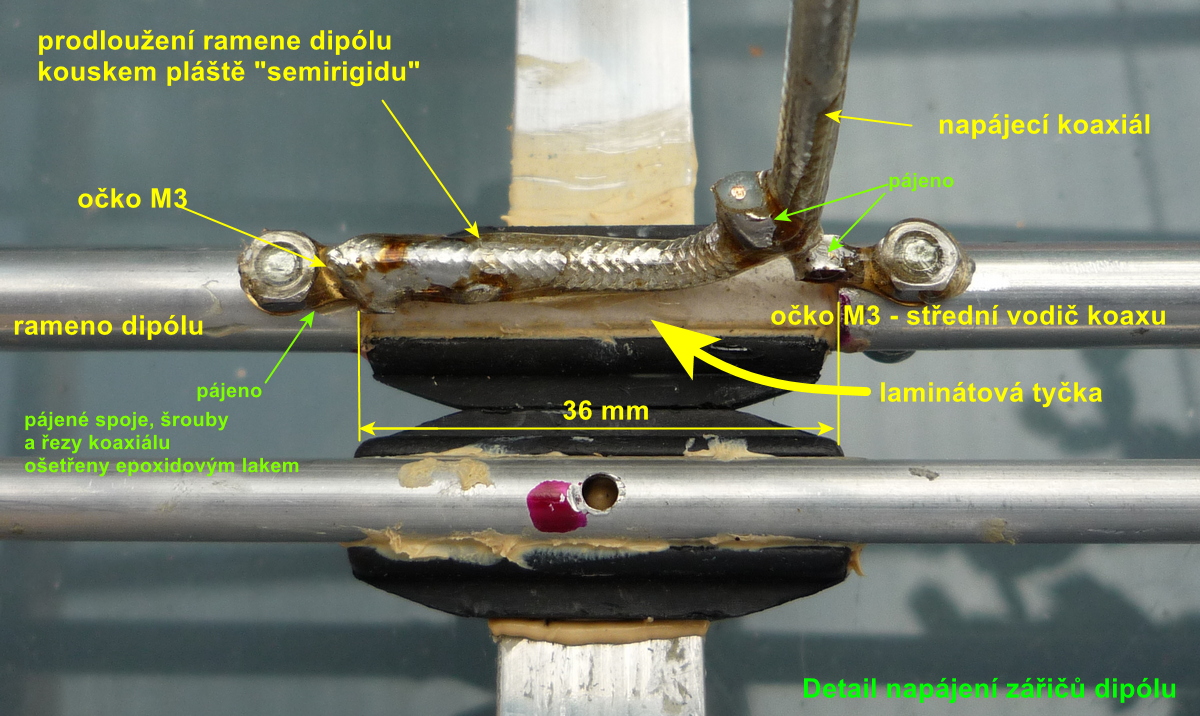

DE: napájený prvek (jednoduchý dipól) je vyroben z AL trubky o vnějším průměru 8 mm, o vnitřním průměru 6 mm a s použitím laminátové tyčky o průměru 6 mm, délky cca 100. Laminátová tyčka je zalepena do plastového držáku OK5IM uprostřed. Na přečnívající konce tyčky jsou nasazeny a zalepeny obě AL trubky DE. Trubky DE jsou po stranách, v blízkosti plastového držáku provrtány a pomocí šroubků M3 jsou montována pájecí oka (průměr 3 mm), která směřují podél osy DE. Na tato pájecí oka je připájen koaxiální kabel "semirigid" o průměru 3.96 mm. Při nastavování impedance se předpokládá provedení malé změny polohy DE a D1 kolem tabulkové hodnoty. Poznámka: Napájení koaxiálním kabelem je provedeno tak, že střední vodič koaxiálu je ohnut kolmo k ose kabelu semirigid (přes průměr trnu cca 2 mm). Střední vodič je zkrácen a připájen k hornímu rameni dipólu (při vertikální polarizaci). Je zřejmé, že jsem se v rámci možností snažil o co nejkratší délku spoje. Druhé rameno dipólu (DE) je propojeno kouskem kabelu semirigid (pájen jen plášť) tak, že jeden konec je zapájen k pájecímu oku na DE a druhý konec je připájen k plášti napáječe u druhého ramene DE. Semirigid jsem použil pro jeho tuhost a jeho snadné pájení (snadnější, než pájení tlustého Cu drátu).

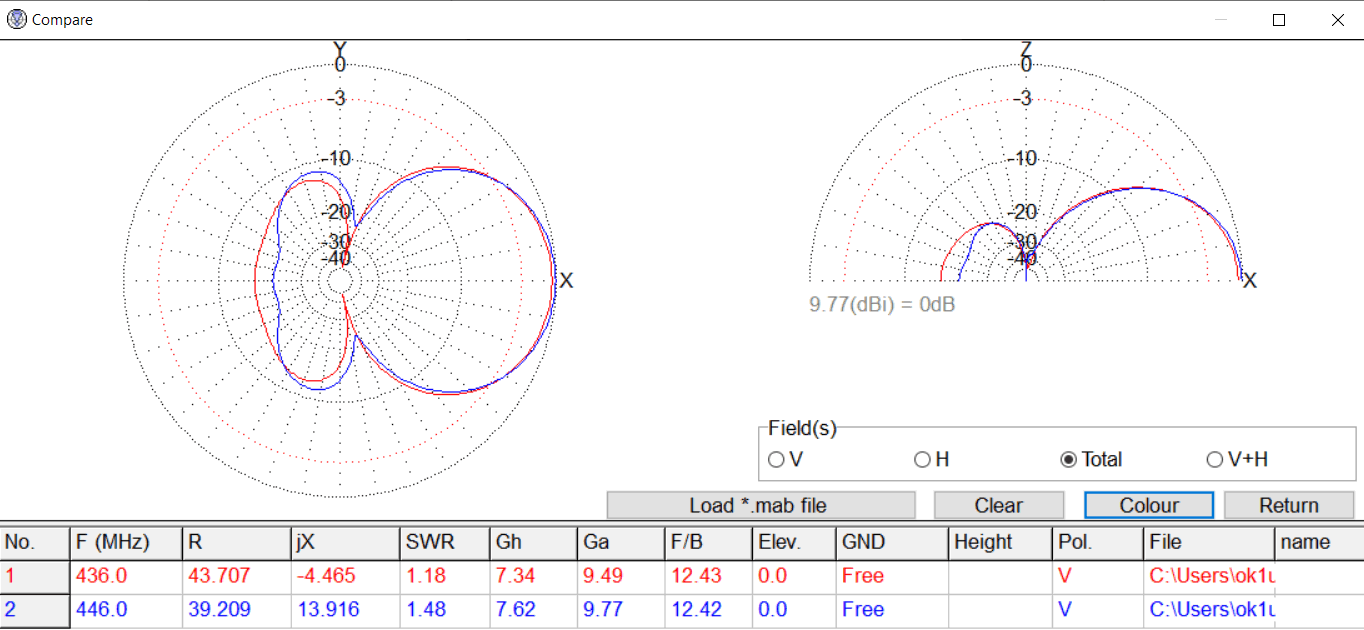

Vyzařovací diagram na kmitočtu 432 MHz a 446 MHz

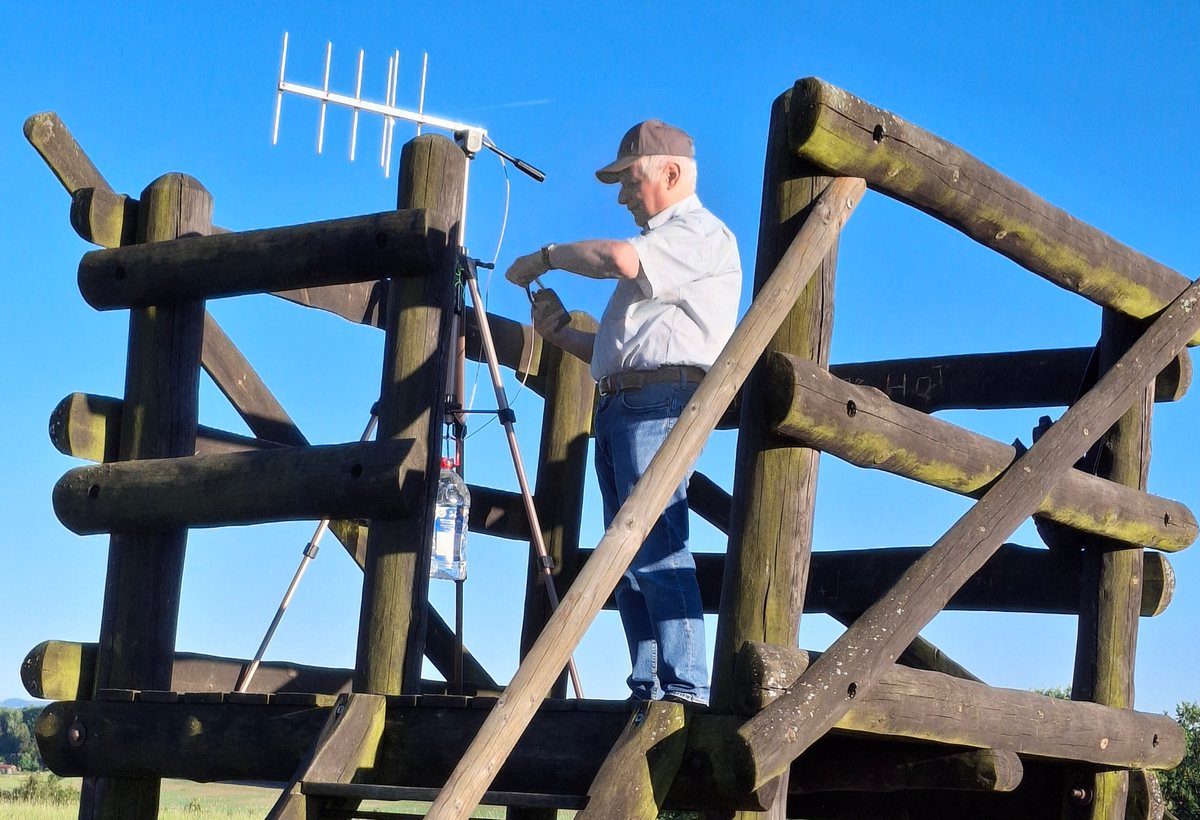

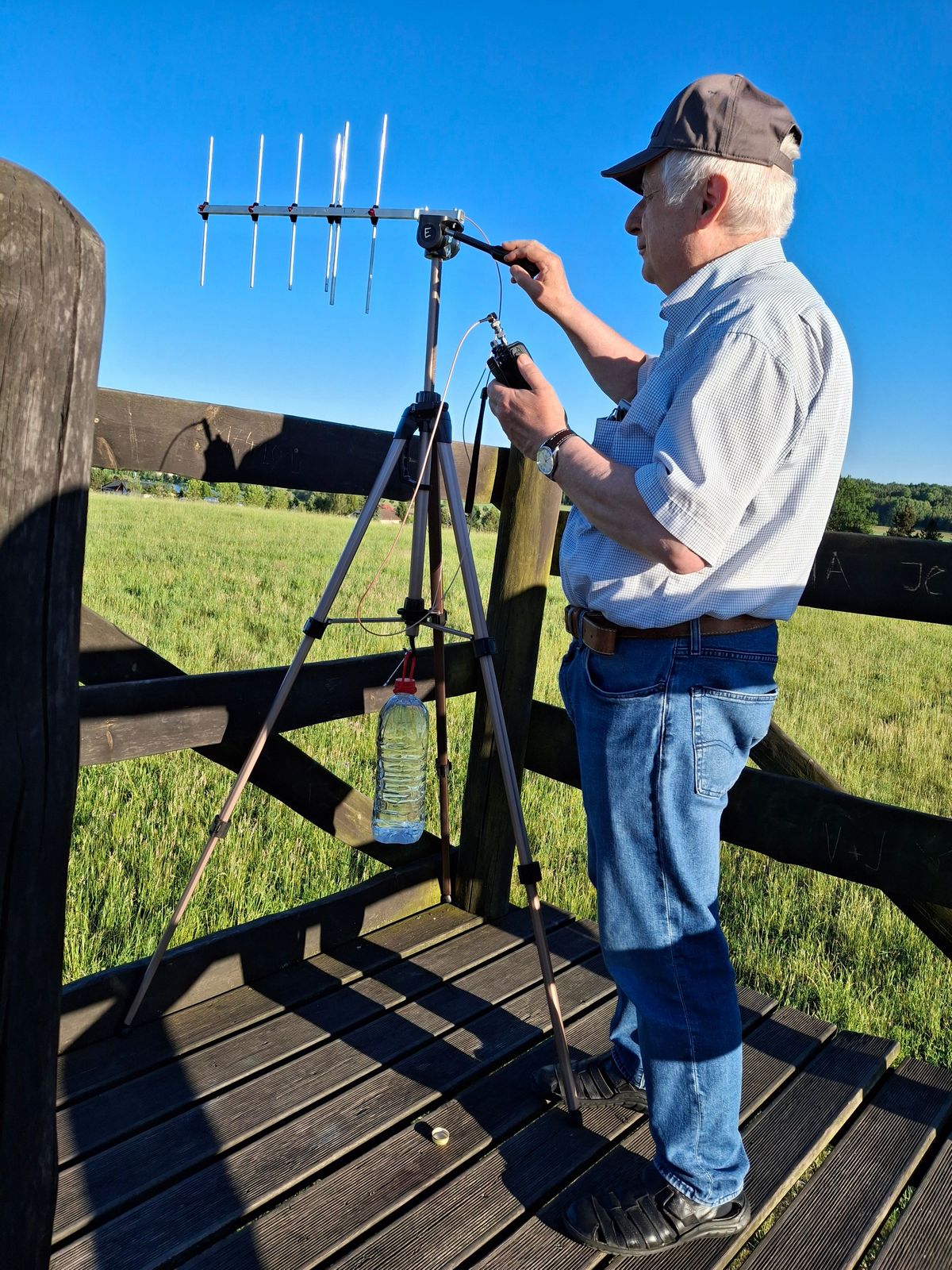

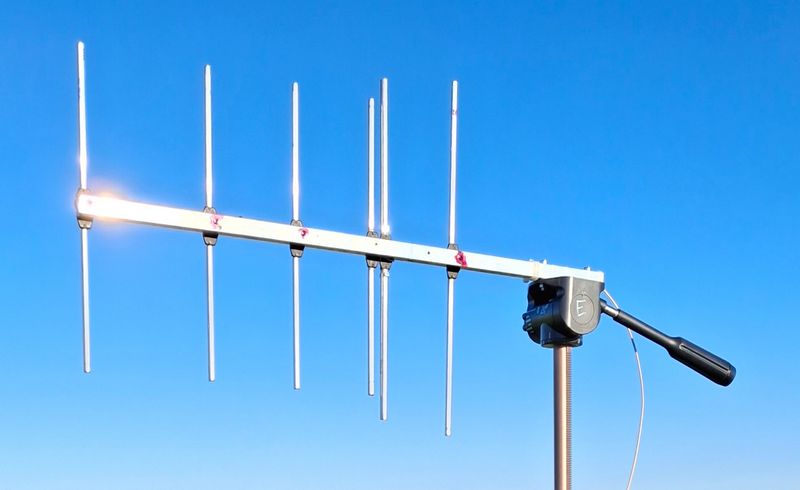

Zhodnocení zkoušek Anténa funguje dle předpokladů. Měřením byly kontrolovány hodnoty VSWR na 432 MHz (VSWR=1.4), 436 MHz (VSWR=1.2), 446 MHz (VSWR=1.5), směrovost měřením úhlu mezi prvními minimy (cca 150°). Hodnoty odpovídají modelu MiniNEC. Praktická zkouška provedena příjmem signálů satelitu RS-44 (S9+10 dB) a realizací spojení v pásmech UHF z kóty Mokré. Pohled na anténu na stativu - rozhledna Mokré (poblíž vodárny nad Českými Budějovicemi)
