1. Instalace musí být vždy provedena s ohledem na
použitý typ antény:
a. zásady pro instalaci směrové antény Yagi, LPDA nebo MLA smyčky:
i. instalace ve výšce H, která je
potřebná pro dosažení potřebného vyzařovacího diagramu;
Poznámka: Ukázat na LPDA anténě vyzařovací diagramy pro výšky od
H=5 do H=40, zkusit optimalizační algoritmus pro nalezení nejlepšího
F/B a vyzařování
směrem k horizontu.
ii. umístění stožáru tak, aby šíření vln v požadovaných směrech
nebránily terénní překážky a stavební objekty;
iii. vyřešit montáž tak, aby v prostoru indukčních polí prvků nebyly
tyto elementy ovlivňovány vzájemnou impedancí prvků
jiných antén a vodivých konstrukcí;
iv. vyřešit přechod symetrické antény na
nesymetrický způsob napájení;
v. vyřešit napájení antény, typ napáječe,
útlum, trasa, délka;
vi. zamezit šíření společných zemních proudů;
b. zásady pro instalaci drátové symetrické antény:
i. instalace ve výšce H, která je
potřebná pro dosažení potřebného vyzařovacího diagramu;
Poznámka: Ukázat na modelu antény Diamond, typ WD-330S (typ
odvozený od T2FD, provedení krátká (rozpětí 10m) vyzařovací diagram
(Far Field),
poukázat na maličký zisk na pásmech 3.5 a 7 MHz, ukázat frekvenční

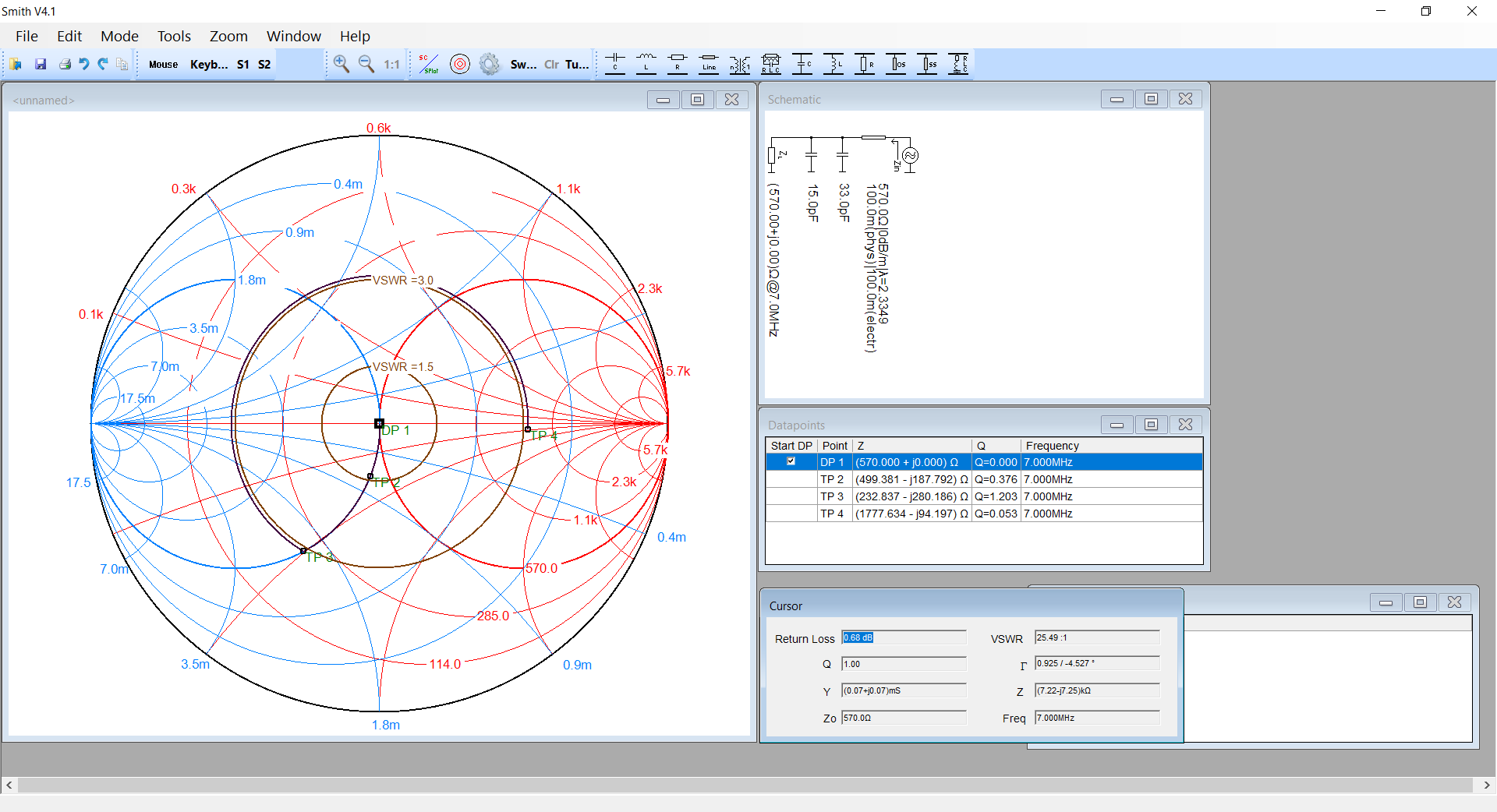

charakteristiku VSWR, a průběhu impedancí ve Smith chart;
ii. instalace ve výšce H, která umožňuje
dosáhnout požadované impedance na svorkách, důležité u antén s
trapy;
iii. pokud anténa vyžaduje symetrii,
snažíme se jí dodržet,
obecně symetrický dipól, doublet, G5RV, Double Zeppelin jsou velmi
tiché antény, pokud je dodržena symetrie;
iv. vyřešit přechod symetrické antény na
nesymetrický způsob napájení;
v.
vyřešit napájení antény, typ napáječe, útlum,
trasa, délka;
vi. zamezit šíření společných zemních
proudů;
c. zásady pro instalace vetikálních antén:
i. vyřešení zemní roviny, např. systém radiálů, pokud ho
anténa vyžaduje;
ii. vyřešení systému nadzemních radiálů (systémů protiváhy),
pokud ho anténa vyžaduje;
iii. vyřešit způsob, jakým se budou
transformovat impedance;
iv. vyřešit napájení antény, typ napáječe,
útlum, trasa, délka;
iv. zamezit šíření společných zemních proudů;
d. zásady pro instalaci drátových uzemněných antén:
i. stanovit požadavky na zemní systém a vyřešit provedení
zemního systému;
ii. vyřešit způsob, jakým se budou
transformovat impedance;
iii. vyřešit napájení antény,
typ napáječe, útlum, trasa, délka;
iv. zamezit šíření společných zemních
proudů;
e. zásady pro instalaci speciálních antén pro příjem na KV, s
optimalizovaným RDF:
i. rozhodnout o vhodném typu použité antény, a to
také s ohledem na bod ii. až v., vše musí být jasné a realizovatelné!
ii. stanovit podmínky
instalace s ohledem na okolí a předměty, které se projevují na RDF
vlivem mutual impedancies;
iii. vyřešit technické aspekty, které druh antény vyžaduje
(např. napájení více prvků, přesné fázování, ...);
iv. vyřešit zpravidla nezbytný předzesilovač RX antén s
optimalizovaným RDF;
v. zamezit šíření společných zemních proudů; |
|
|
|
2. Přechod symetrické
soustavy (symetrická neuzemněná anténa) na soustavu nesymetrickou
(koaxiální napáječ)
viz
https://www.sidlo.com/KV_anteny/balun_nebo_bez.htm
3. Napájení antény,
typ napáječe, útlum, trasa, délka, ztráty nepřizpůsobením
Poznámky:
a. Prohlédnout si katalogové listy 4 typů kabelů stejné rozměrové
kategorie
od výrobce Pasternack (RG-58C,
C195,
RG142,
RG400)
b. Prohlédnout si naměřené výsledky ztrát na symetrickém vedení (žebříček
- katalogový list),
obrázky jsou níže:
|
|
 |
|
|
|

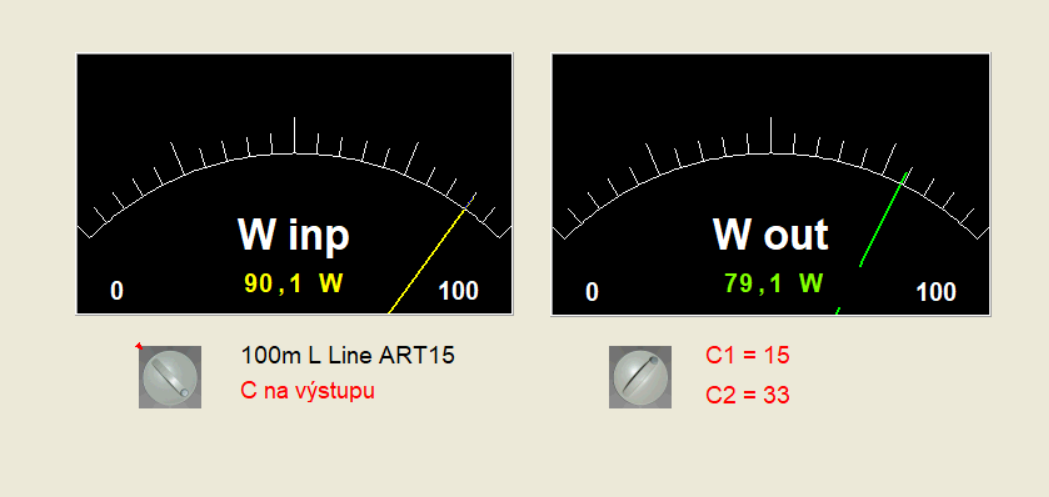

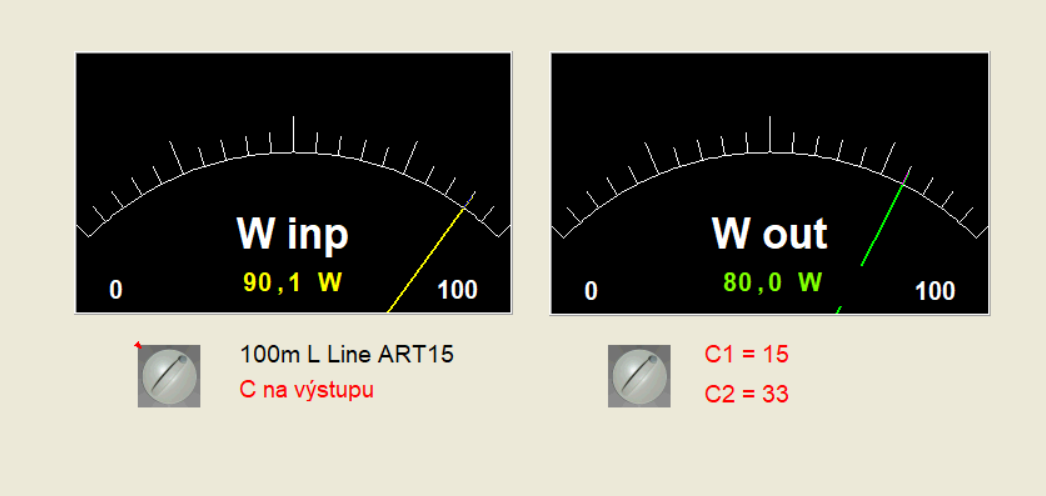

Naměřené výsledky na žebříčku PCV-570-84:
jen 100m žebříčku, se
zatíženým
výstupem VSWR = 1.5 a se
zatíženým výstupem
VSWR = 3. |
|
|
|
|
|
4. Problém

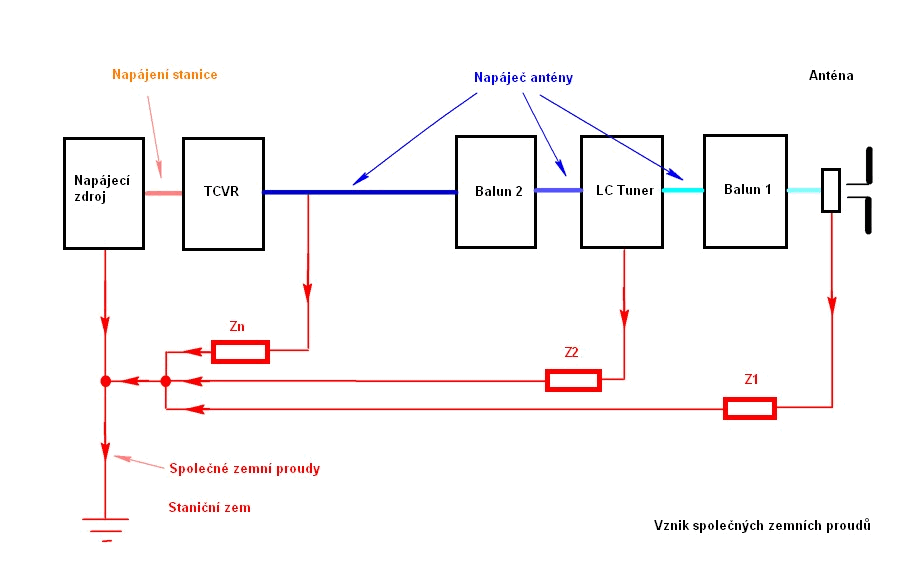

společných zemních proudů |
| |
|
|
|
viz
https://www.sidlo.com/KV_anteny/common_mode_current.htm |
|
|
|
|
|
|
| |
|
|
|
Osvědčené postupy:
1. Připravit napáječ tak, aby umožňoval
rozpojení od každé země. Má to smysl jen pokud princip antény umožňuje
funkci v režimu neuzemněná.
2. Provést kontrolní příjem s TRXem při bateriovém napájení, TRX nesmí
být nikde uzemněný. Zachytit přijímané spektrum.

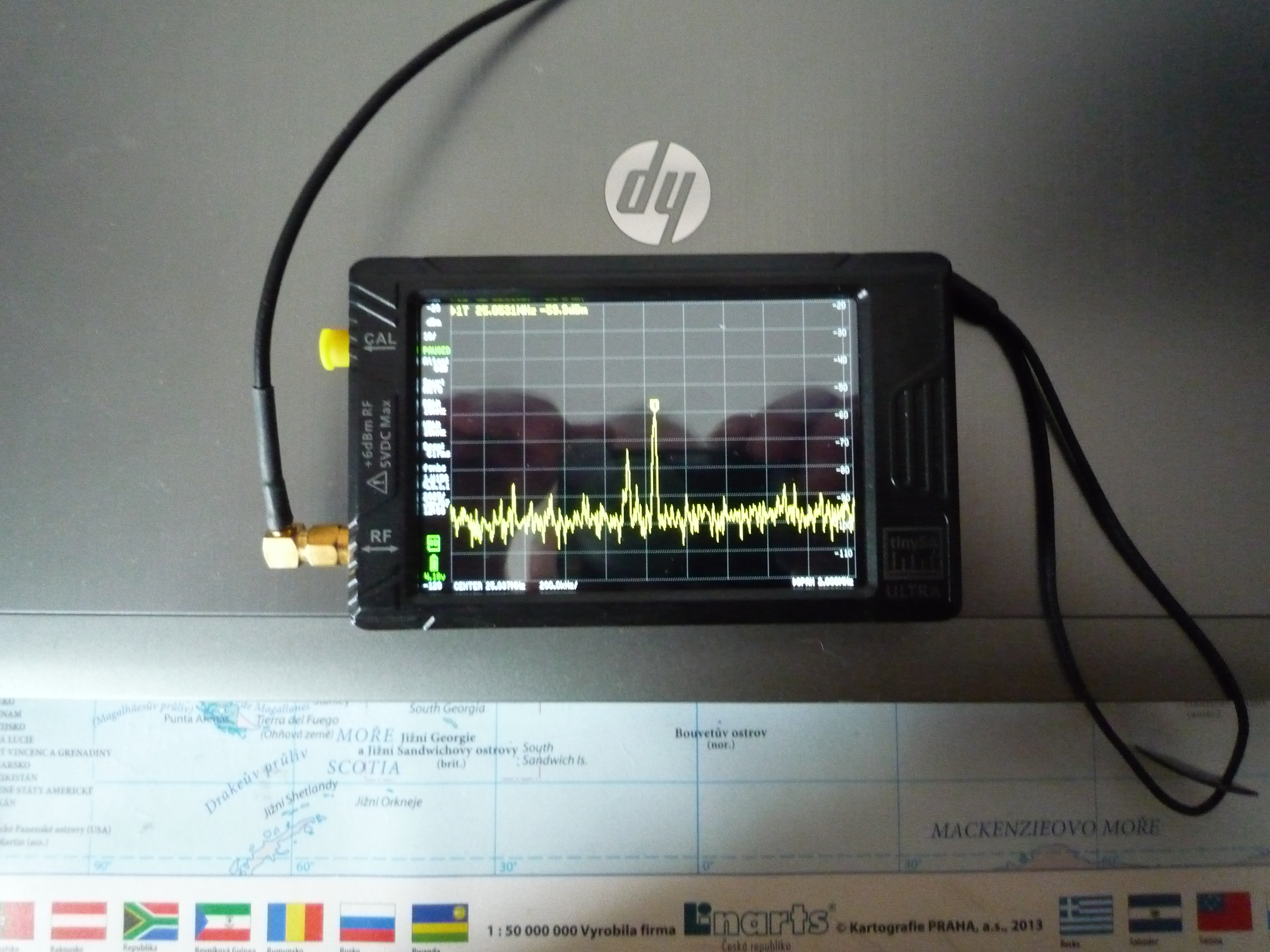

3. Zachytit přijímané spektrum pomocí spektrálního analyzátoru
i. v celém
frekvenčním rozsahu antény;
ii. na jednotlivých
pásmech:
4. Uzemnit napáječ v navrženém
bodě a znovu provést kontrolu spektra. Nesmí se zvýšit úroveň hluků.
Pokud se zvýší, znamená to, že nám vyzařuje nejenom anténa, ale i
napáječ a další pospojované vodivé konstrukce. A to je nežádoucí.
5. K TRXu připojit na zvukovou
kartu PC s audio spektrálním analyzátorem. Opět se nesmí zvýšit úroveň
hluků.
Pokud se zvýší, znamená to, že se common mode currents šíří například
přes USB propojení TRX a PC do napájecí soustavy nn. Pokud ano,
uděláme test spuštění TX a změřením proudů pomocí sondy.
6. Místo TRXu napájeného z baterie použít TRX napájený ze síťového
zdroje. Opět se nesmí zvýšit úroveň hluků.
Pokud se zvýší, znamená to, že nám vyzařuje soustava anténa, napáječ a
pravděpodobně značná část napájecí soustavy nn AC 230V/50Hz a vf
proudy se šíří a vyzařují nejen po vodiči PE.

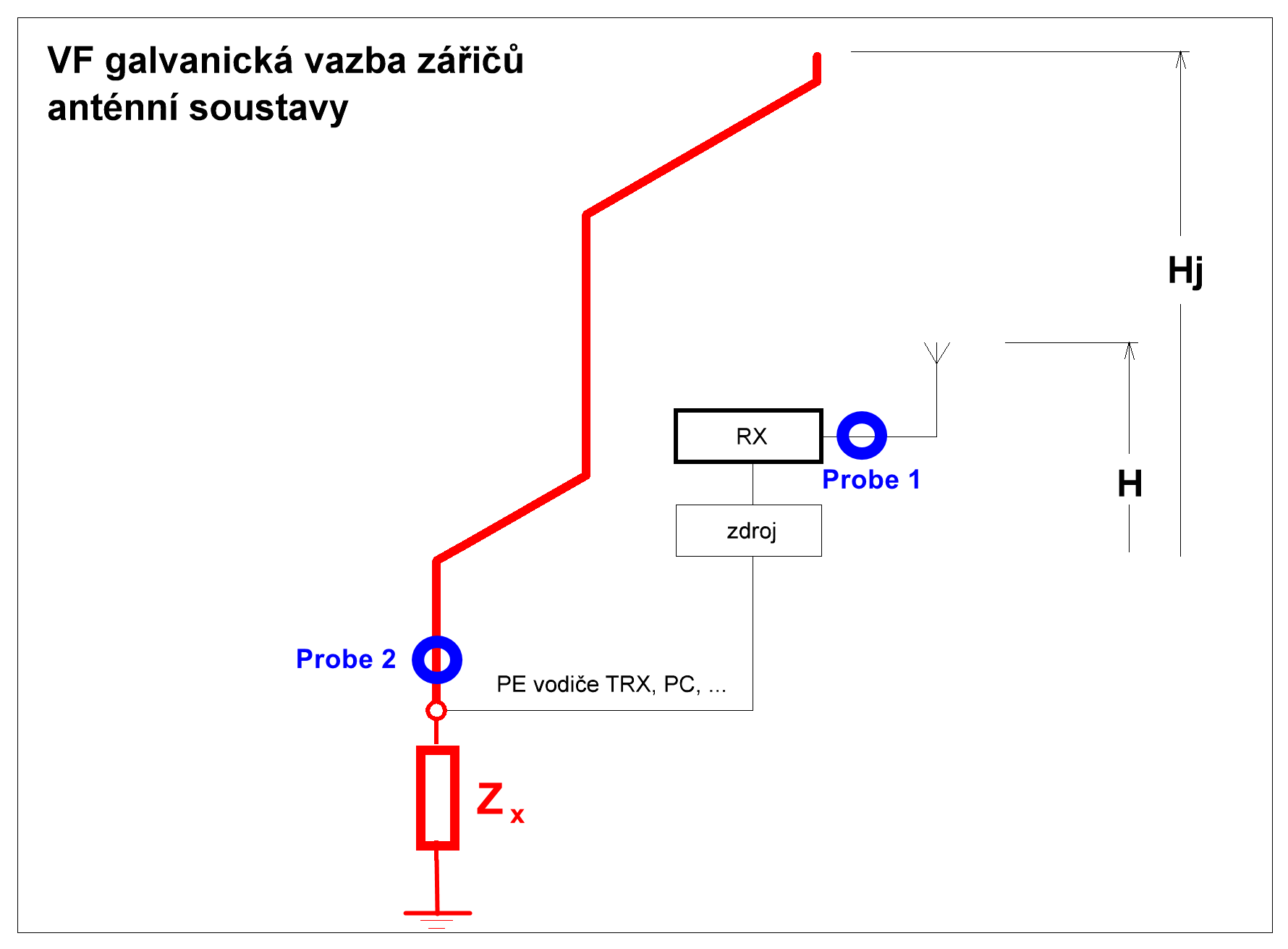

7. Plášťové proudy se pokusíme změřit:
i. při příjmu
pomocí sondy připojené ke spektrálnímu analyzátoru

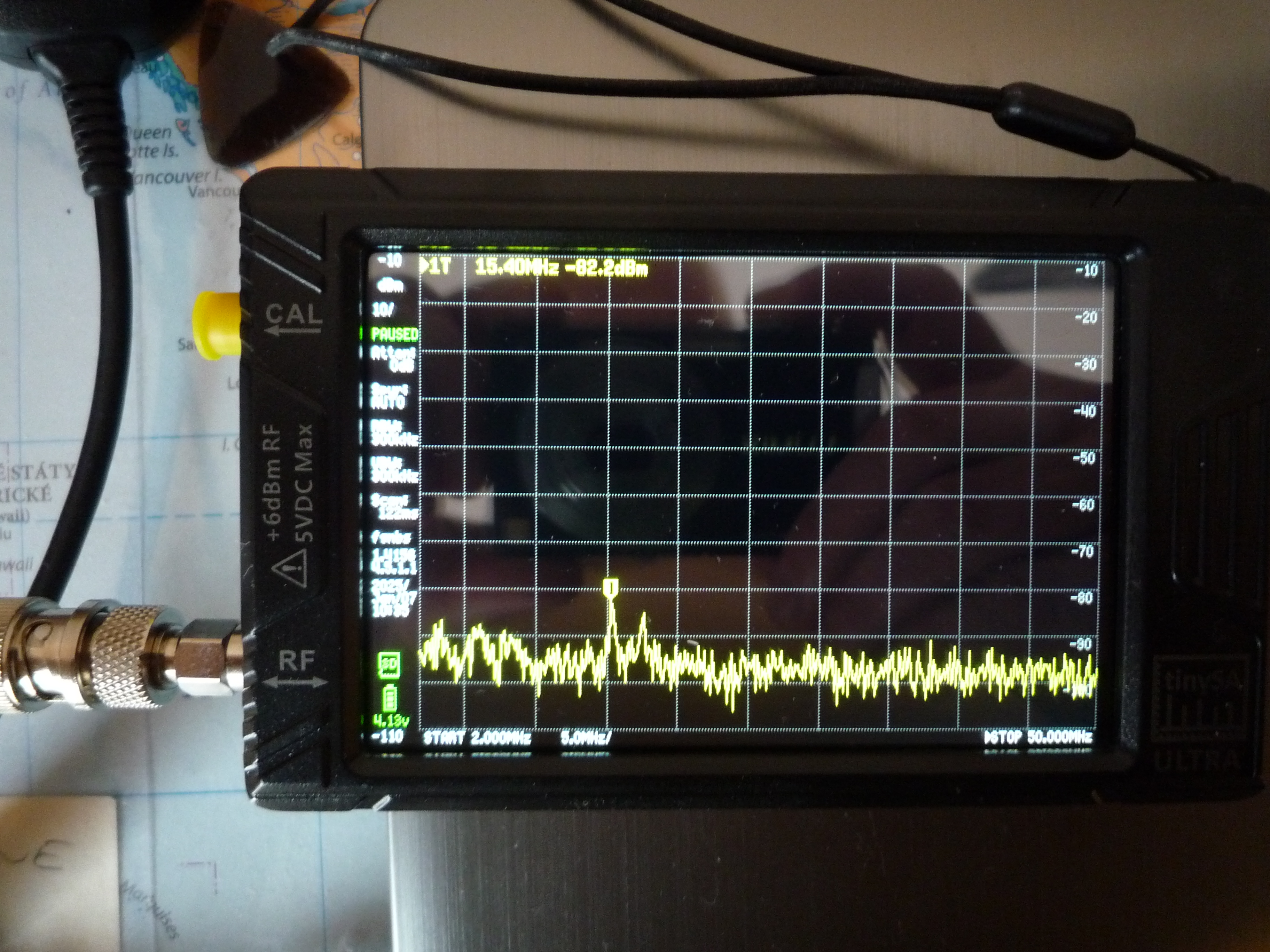

x. první měření dělám v rozsahu 2 - 50 MHz;
xx. měření dělám na různých vodičích, kde to má smysl,
například na ovládacím kabelu tuneru;
ii. při vysílání, pomocí stejné sondy, kterou odpojíme od
spektrálního analyzátoru a připojíme k osciloskopu, viz
https://www.sidlo.com/KV_simple/line_isolator/Line_ins.htm
8. Zahájíme propojování všech
přístrojů našeho setupu, lineár, anténní přepínače, přístroje pro
řízení (sítě LAN, kabelů LAN) a kontrolujeme přijímané spektrum.
Pokud vidíme nárůst hluku ve spektru, obvykle je
příčinou tzv. "bonding" - viz příručka N0AX. Najdeme příčinu,
odstraníme její důsledek, opakujeme výše uvedené postupy.
9. Uděláme zkoušky common mode currents při vysílání. |
| |
|
|
|

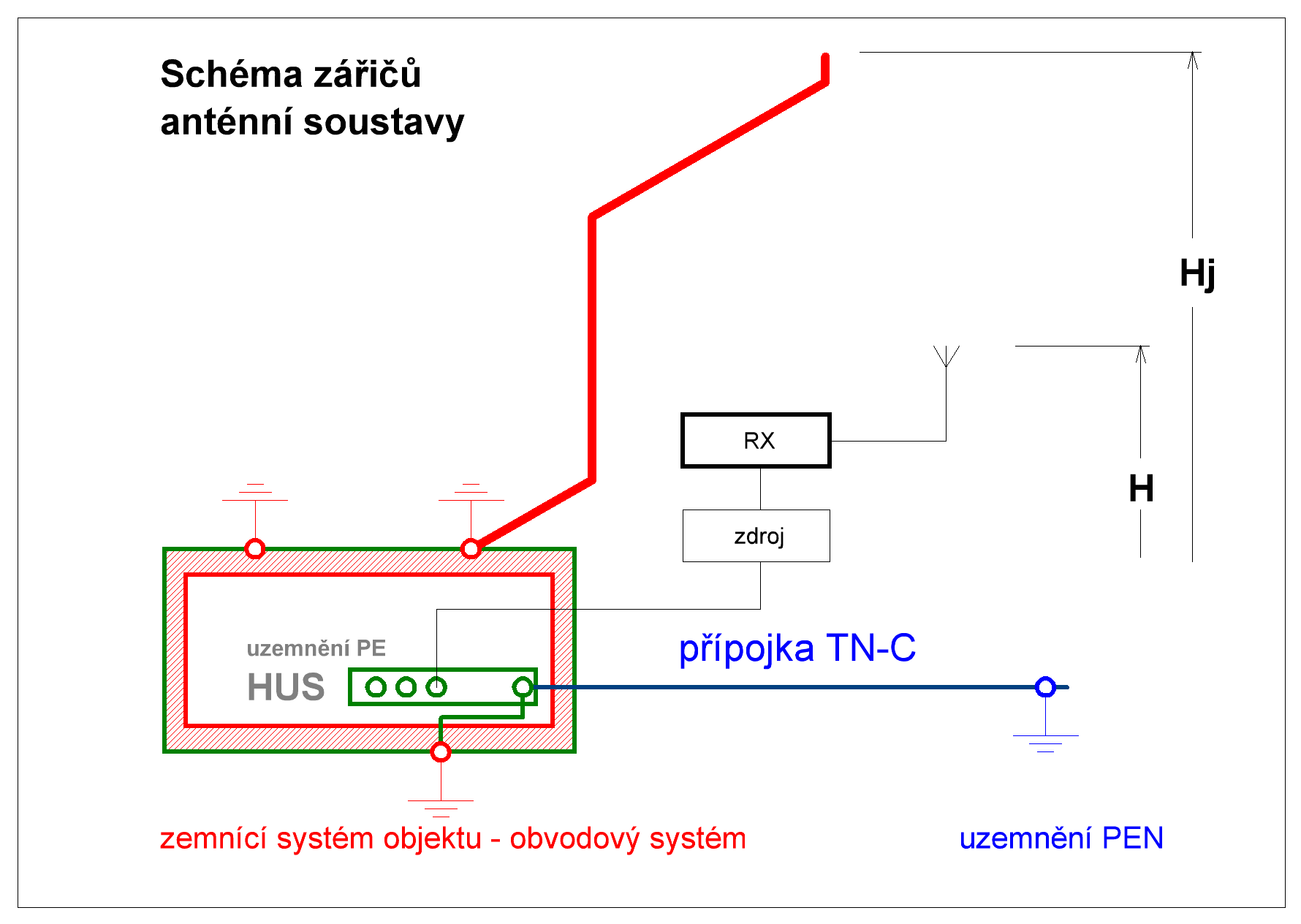

5. Příklad uzemněné
anténní soustavy |
| |
|
|
|
 |
| |
|
|
|
6.
Řešení, která stojí za zkoušku

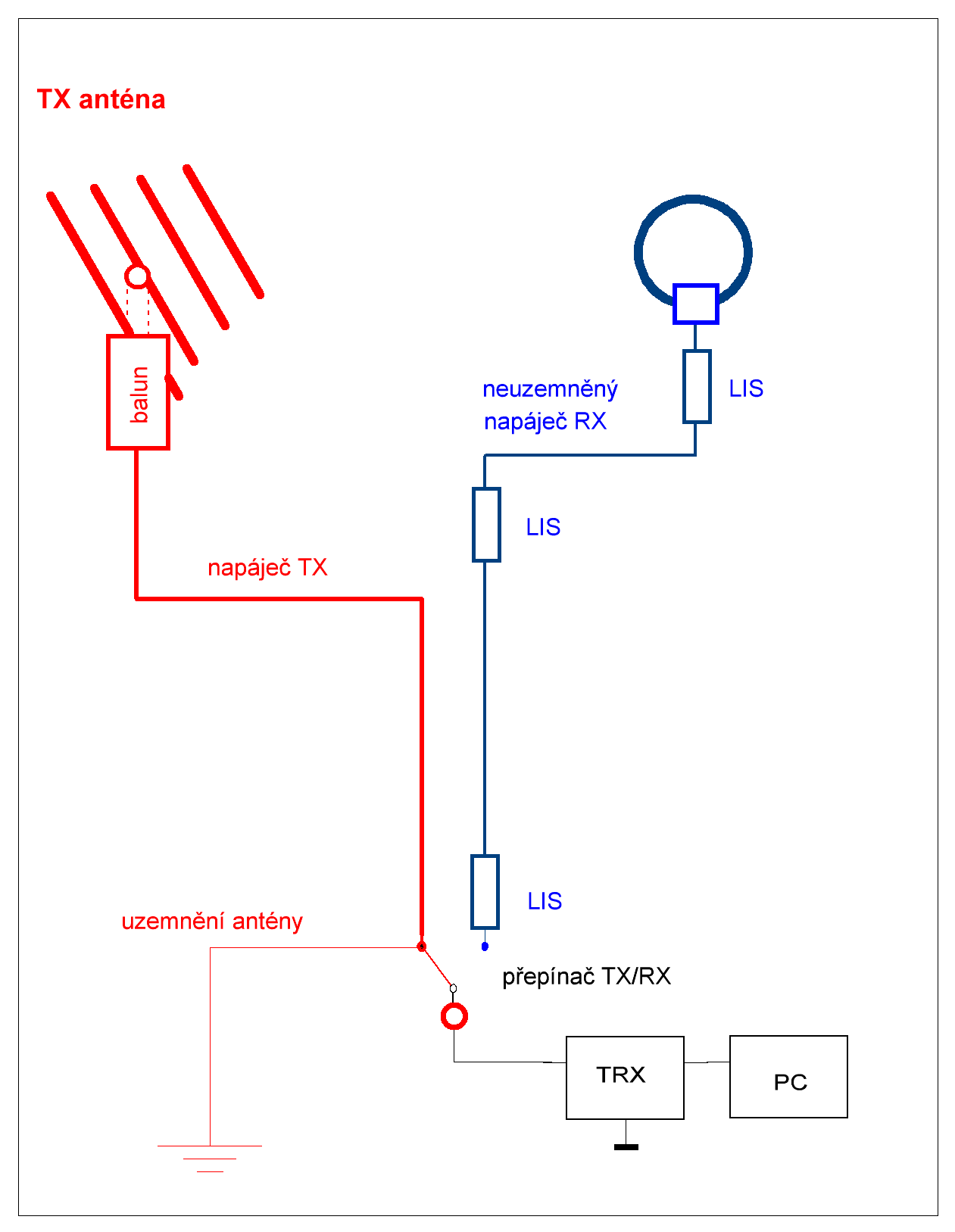

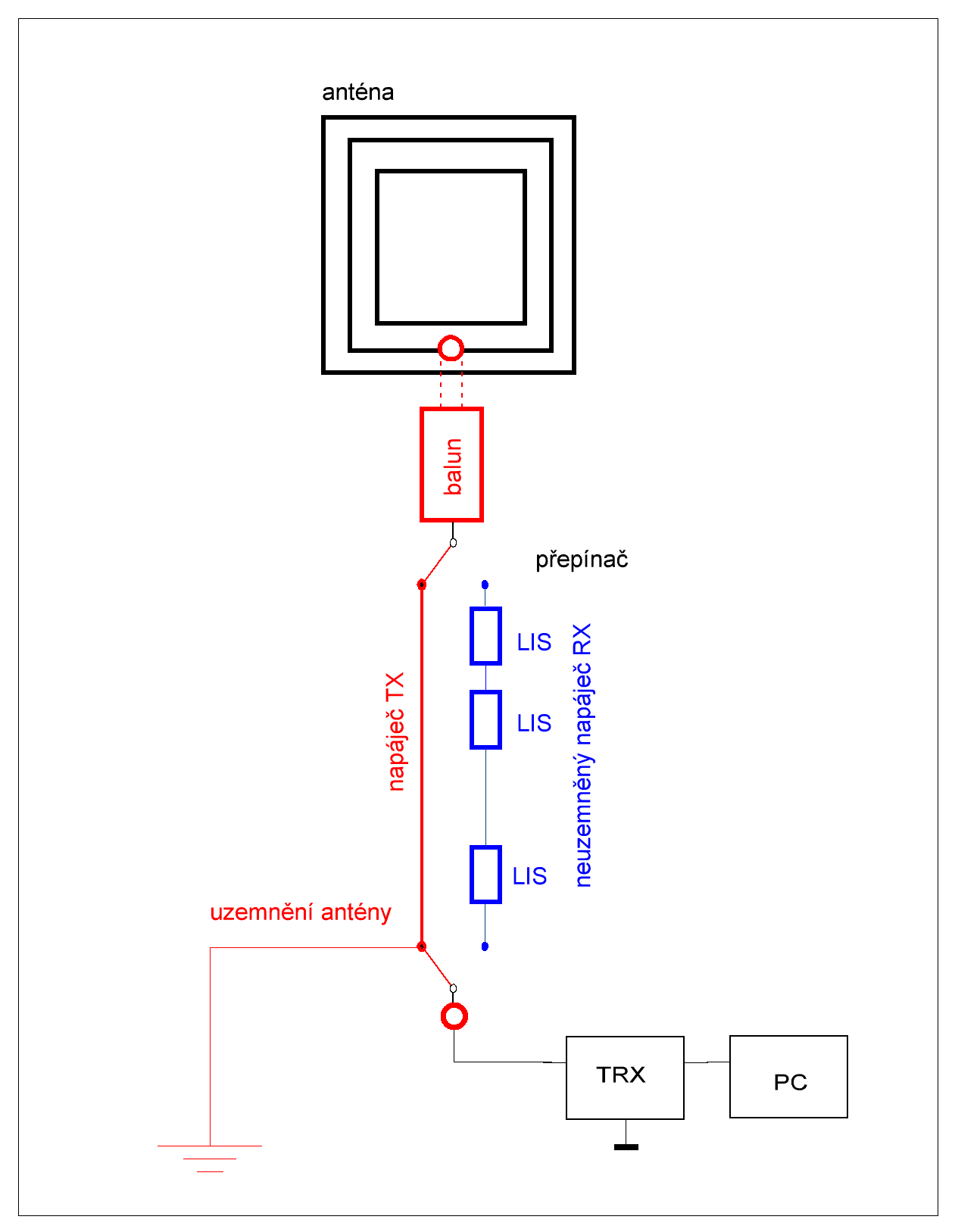

- "tichá" směrová anténa se
směrovostí vhodnou pro RX, s dobrým F/B;
- vyřešený přechod mezi symetrickou neuzemněnou částí antény a
nesymetrickým napáječem
(tj. vhodný balun);
- přepínače, které jsou schopny odpojit společné země TX cesty,
která je uzemněná a RX cesty,
která nesmí být uzemněná;
- aplikace více LIS (linkových izolátorů), které jsou schopny
potlačovat společné zemní proudy
do napájecího vedení RX
nebo:
- "tichá samostatná RX anténa";
jako výborné RX antény
pro spodní pásma se ukazují fázovaná pole krátkých vertikálů;
- nejen fázovaná pole vertikálů
vykazují výborné výsledky, například smyčkové antény; jsou také
antény, které nedávají po fázování dobré výsledky RDF;
na co si dát pozor:

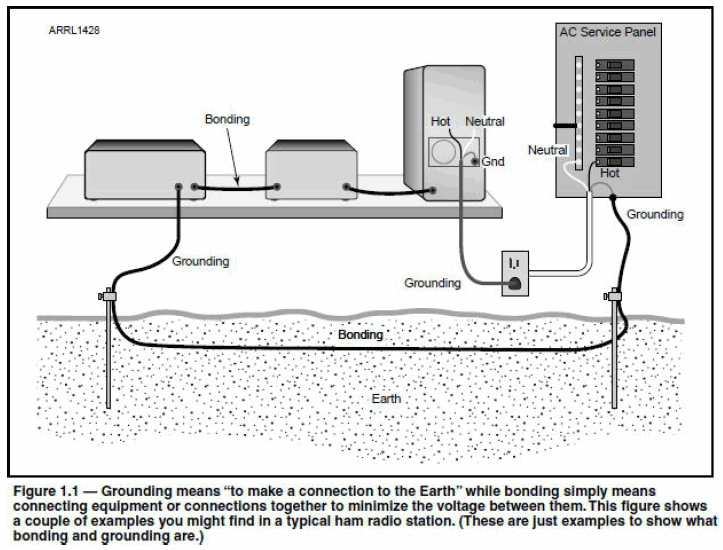

- na bonding a aby stožár směrovky byl vyřešen z hlediska vzájemné
impedance s polem vertikálů - viz předchozí obrázek;
- napájení RX antény s účinným zamezením společným zemním proudům
(přísná symetrie RX antény; "neuzemněný" napáječ RX; aplikace více
LIS (Mantelwellensperre), ...
Poznámky:
1. V obou případech řešení souvisí s vlastností antény, která byla v
části "kategoriazce antén" definována jako apertura nebo
směrovost.
2. V obou případech se využívá skutečnosti, že u RX antény lze v
některých případech jednoduše vyřešit problematika společných zemních proudů a aplikovat
tzv. LIS (line insulators).
|
| |
|
|
|
