Zařízení, pro které píšeme program, se nazývá Controller. Náš kontrolér bude posílat sadu bajtů po stisknutí tlačítka. Data bude z rádia vyčítat po stisknutí jiného tlačítka, které spustí příkazy k vyčtení bufferu.

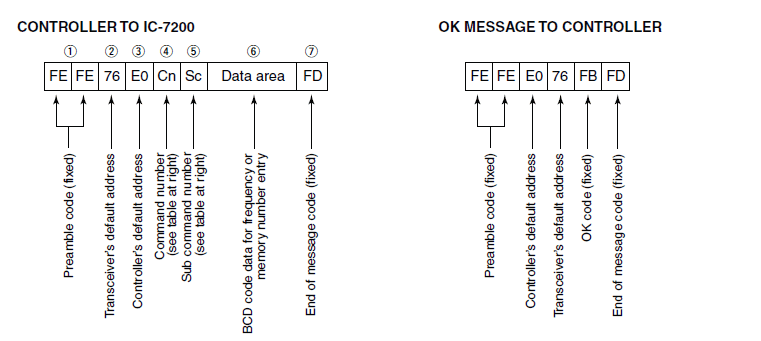

Všimněte si, že prvními bajty jsou tzv. preamble code (hexadecimálně FE FE), následuje adresa rádia (pro Icom 7200 je to 76 hexadecimálně), následuje adresa kontroléru (standard je E0), potom se posílá číslo povelu (Command Number) a tzv. Sub command, následují nastavovaná data a celý povel je zakončen tzv. koncem zprávy (End of message FD).

Významy bajtů jsou uvedené v manuálu na 4 stránkách, lze stáhnout zde.

Princip řešení

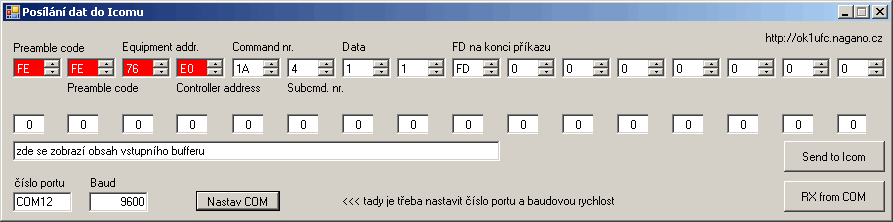

Pomocí komponentů NumericUpDown budeme volit hodnotu bajtů v povelu. Pomocí nevizuální komponenty SerialPort budeme komunikovat s TCVRem. Spuštěný program vypadá takto:

Program během návrhu

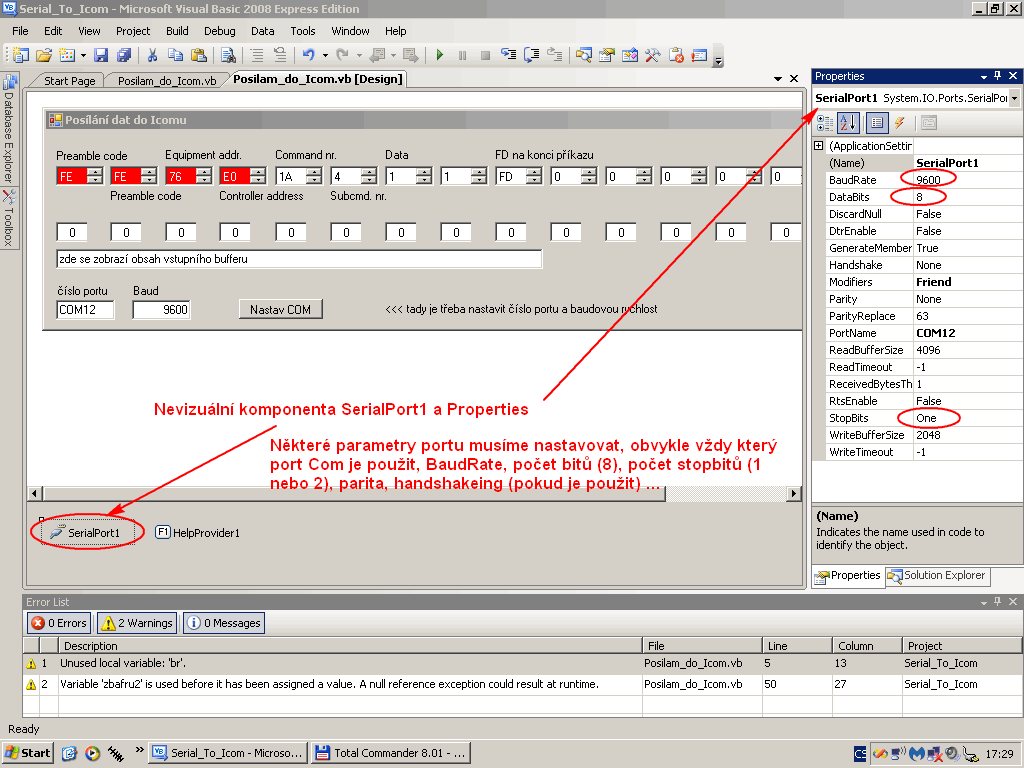

Klíčovými komponentami jsou nevizuální SerialPort1 a vizuální NumericUpDown1 až  NumericUpDown32 (16 na nastavení povelu, 16 na čtení po bytech). U sériového portu se obvykle nastavuje číslo COM (zde COM12, tam je Icom), baudová rychlost, počet datových bitů (použito 8), počet stopbitů (1), parita (není použita), handshaking (není použit):

Základní příkazy

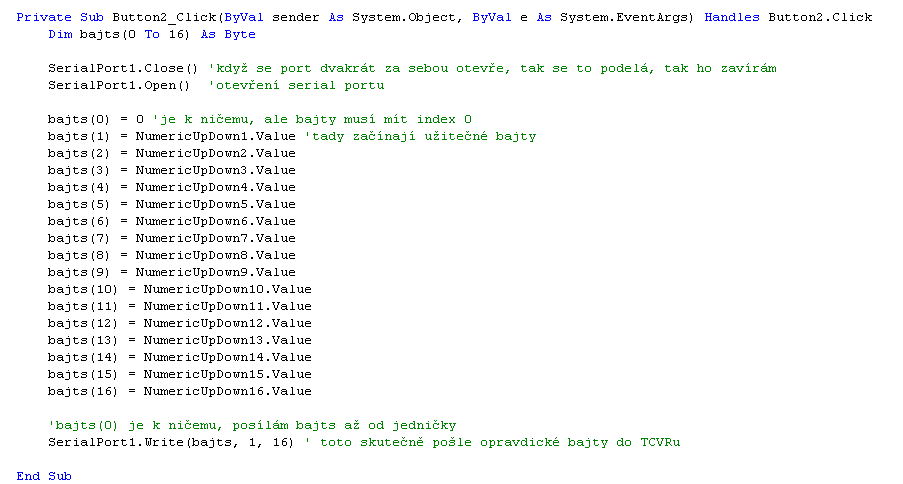

Vyčtení bajtů z NumericUpDown do tzv. pole bajtů a odeslání do portu metodou SerialPort1.Write je zde:

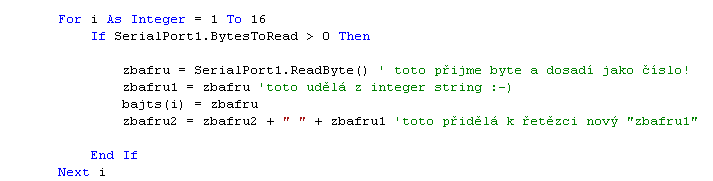

Vyčtení bufferu pomocí cyklu z pole bajtů a zapsání do textového pole jsem dělal takto:

Závěr

Prográmek pro Windows lze stáhnout tady. Projekt pro Visual Basic, se zdrojovým kódem je zazipovaný zde.

Poznámky:
1. Icom používá ke komunikaci mezi kontrolérem a transceiverem jednoduchého protokolu pro sériovou linku, který má ve své struktuře hlavičku (preambuli), adresovací identifikátory pro transceiver i kontrolér, strukturu povelu, která se skládá z příkazu a podpříkazu a datovou část, která nese informaci o parametru, který chceme nastavit. Na konci je znak, podle kterého poznáme konec zprávy.
2. Osobně používám stejnou koncepci protokolu pro svá zařízení.
3. Adresace umožní povelovat více zařízení. Pokud zařízení přijme zprávu se svou adresou, provede povel a odpoví. Pokud přijme zprávu s cizí adresou, povel ignoruje a nedělá nic. Já jsem takto míval na stejném sériovém portu transceiver, přepínač antén a externí tuner.
4. Jednodušší protokol používá např. Kenwood. Protokoly Yaesu a dalších jsem nestudoval.

Co umíme a jak dál?

1. Umíme na našem desktopu (notebooku) otevřít vývojové prostředí pro Windows (Visual Basic), Linux (Gambas), pro Windows, Linux a macOS (placené XOJO), použít vizuální komponenty a nakreslit wokna našeho programu.
2. Umíme napsat imperativní procedury ve Visual Basic (Gambas Basic, XOJO Basic), použít nevizuálních komponentů pro časování a pro komunikaci (přes počítačové sítě, po sériovém portu do mikropočítače přístroje).
3. Umíme zapsat a číst informace ze/do souboru. A pamatovat si tak např. konfigurační data.
4. Umíme v PC sehnat systémový čas, zeptat se, jaký je den, kolik je hodin. Umíme volat potřebnou systémovou funkci, např. matematickou. Umíme použít syntaxi pro metodu třídy.
5. Umíme jednoduché testování proměnných, alespoň jeden příkaz tzv. cyklu, umíme strukturovat příkazy do jednoduchých procedur.
6. Neumíme zatím napojit náš program do databáze a strukturovaně ukládat, číst data, dělat dotazy do relačních databází, atd. To je však samostatná disciplína, navíc natolik popularizovaná a právě k takové činnosti snad vedou kroky všech učitelů programování. Naše vývojové prostředky jsou vybavené pro práci s alespoň jedním databázovým systémem. A to i ty, které jsou zcela zdarma.

Během několika málo lekcí jsme schopni vymyslet a napsat si jednoduchý a užitečný program pro desktop, který umí komunikovat. Podle mého názoru právě teď přišla doba, kdy začneme studovat podrobně, struktury datových typů, proměnné, funkce knihoven, metody objektů a vlastnosti programovacího jazyka. O tom bude také několik mých dalších článků. Budou stručnější a zaměřené na použitý princip.
